技術特征：
- 傳輸數據最大速度為120Mbit/秒
- 一組線圈同時傳輸電力和數據
- 基于電磁感應的磁場耦合現象
- 散熱性好
應用范圍：
- 無線供電同時傳輸數據
“能否將數據與電力一起進行傳輸？”
目前，有多家設備廠商向無線供電開發企業提出了這樣的要求。無線供電是一種不使用電源線而是以無線方式傳輸電力的技術。而設備廠商設想將該技術用于傳輸便攜音樂播放器、數碼相機及智能電話等的數據，要求只需將這些終端放在供電座上，即可在供應電力的同時，實現數字內容的交換，由此來提高對用戶的吸引力。
如果能夠將數據與電力一起進行傳輸的話，便可減少供電及數據傳輸所使用的端子。這樣，除了能夠提高機殼設計的自由度，更輕松地實現超薄及防水設計之外，還可省去插拔連接器的麻煩，降低構件發生故障的概率。
產品2010年內即可亮相
能夠滿足這一需求的技術最近出現了。開發商是位于大阪的風險企業明日香電子。該公司開發出了可在供電的同時，以最大120Mbit/秒的速度傳輸數據的無線供電系統（圖1）。目前已通過試制機實測確認了數據傳輸速度。據說已有大型家電廠商決定在便攜終端上采用該系統。估計支持該系統的終端最早在2010年內即可面市。
明日香電子開發的技術利用無線供電中的主流技術——電磁感應。最大特點是可利用一組線圈同時傳輸電力和數據（圖2）。在數據傳輸用途上，并不增設天線，而是沿用了供電線圈。通過利用基于電磁感應的磁場耦合現象，實現了數據和電力的同時傳輸。供電和數據傳輸使用不同的頻帶。這是通過“利用一組線圈產生兩個頻率”（明日香電子代表董事兼社長高石好）實現的。

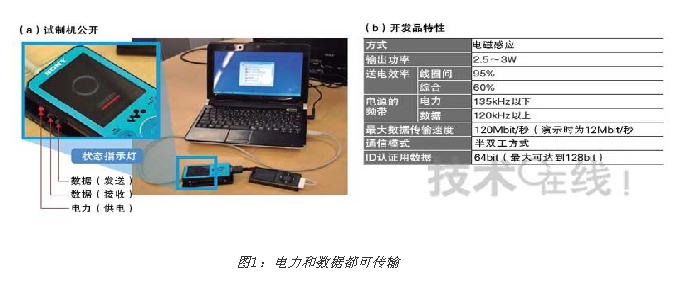

公開了使用索尼“Walkman”和蘋果“iPod nano”的試制機（a）?？蓪⒆畲?20Mbit/秒的數據與電力一起進行傳輸（b）。[page]

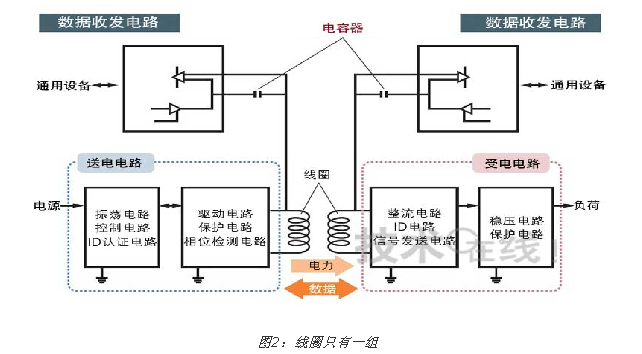

新開發的系統的內部構成。將普通電磁感應方式的電路與數據收發電路組合使用。線圈只有1組。（本圖由《日經電子》根據明日香電子擁有的專利的圖紙制成）
在數據傳輸方面，起到重要作用的部件是電容器。電容器安裝在由差動放大電路和三態緩部器構成的數據收發電路與電磁感應線圈之間。在監測信號接收端的電容器兩端的電壓后，根據監測到的數值對信號進行解調。信號的編碼方式以NRZI*為基礎。通信協議依據USB2.0。當前的目標是通過調整信號的脈沖寬度及電容器的容量，將數據傳輸速度提高至480Mbit/秒。
憑借方形線圈將溫度上升幅度降至1/2左右
在開發數據傳輸方法的同時，明日香電子還研制了線圈及電源控制IC（圖3）。線圈與制造通信電纜及電線的米澤電線共同開發而成。設想內置在便攜終端中，減薄了厚度。包括線圈和電磁罩用片材等在內，受電模塊的厚度為0.5mm左右。線圈像絞合線一樣，由極細的線材相互絞合制成。
使用稱為“Square Coil”的方形線圈（a）。散熱性出色。電力傳輸用電源控制IC只有3mm見方（b）。[page]
此外，明日香電子還將線圈制成了方形而非普通的圓形。通過采用方形設計，加大了供電時的偏移允許范圍。降低了電力損失，從而降低了發熱量。與原來相比，供電時的溫度上升幅度可降至1/2左右。
在電源控制IC方面，已開發完成3mm見方的產品。另外還在開發除電源控制功能外還嵌入了數據收發電路的IC。其尺寸以收放在4mm見方內為目標。計劃2011年春季開始提供評測用樣品，2011年底進行量產供貨。
如果能夠實現對電力和數據的傳輸同時進行控制的IC，“便有望將整個系統的成本降至500日元以下”。將由此滿足眾多設備廠商所提出的“用一個硬幣、即500日元即可實現無線供電系統”的要求。
