【導讀】上周來自Double Helix Cables公司的Peter Bradstock曾表示，他發現在Lightning連接線內暗藏一枚驗證芯片。隨著他對Lightning連接器的深入分析，探究其工作原理。為什么Lightning連接器可以雙面使用？
上周來自Double Helix Cables公司的Peter Bradstock曾表示，他發現在Lightning連接線內暗藏一枚驗證芯片。隨著他對Lightning連接器的深入分析，探究其工作原理，本周他又有新發現——接口上pin的排列方式是根據纜線插入設備（比如iPhone 5）的方式來動態分配的。
在本月的發布會上，蘋果也曾介紹過Lightning連接器，這款新的全數字連接器有一個“自動適配接口，僅使用每一款配件所需要的信號”。但是Bradstock的測試說明蘋果的纜線甚至允許用戶雙面使用。

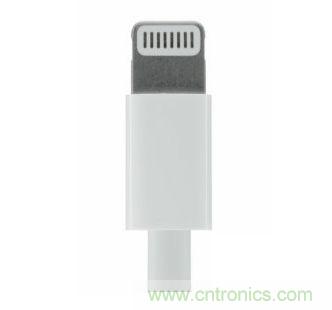

圖1：Lightning連接器
圖2：運算過程
Lightning 纜線的USB供電連接在接口兩側上是對稱，如果我們對接口上的pin進行1-8排列（如上圖），那么上面一排的pin 1就會與下面一排的pin 8連接。這樣用戶就可以隨意將Lightning線與iPhone 5連接，不用在意方向。這樣的設計使得右下方的pin會連接到iPhone對應Lightning接口中相同的點上。
不過 Bradstock的測試也發現，雖然USB供電連接是對稱的，但是Lightning中的數據連接卻是不對稱的，他認為接口中pin的動態分配是由 iPhone 5中的芯片完成的。iPhone 5的Lightning接口可能會讀取來自pin的數據，然后再根據纜線插入的方式來進行動態調整。
由iPhone 5完成的動態芯片分配也解釋了為什么Lightning連接線內會暗藏驗證芯片。該芯片的位置介于USB V+觸點和Lightning供電觸點之間。

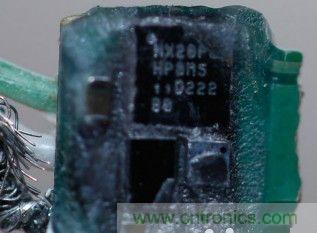

圖3：Lightning連接線內會暗藏驗證芯片
全新的Lightning連接器結構復雜，比此前連接器小80%，同時采用了全新的生產工藝，因此使得該產品的成品率大大降低。這也是為什么iPhone 5會因為Lightning連接器的限制而告供應緊張。
