【導讀】本設計實例描述了一種激光驅動器，它甚至在一只1.5V電池放電到1V時也能工作，用兩只電流控制晶體管改善了在電量不足情況下的可靠性，并且允許過強的激光電流與發光。
如果激光筆發射出的光線超過一定級別，無論是直接或者經過光亮物體反射后進入人眼，即使是很短的時間，也會對人眼造成傷害。所以，多數國家都制定有激光安全要求，限定了最大發射水平。本設計實例描述了一種激光驅動器，它甚至在一只1.5V電池放電到1V時也能工作，用兩只電流控制晶體管改善了在電量不足情況下的可靠性，并且允許過強的激光電流與發光。

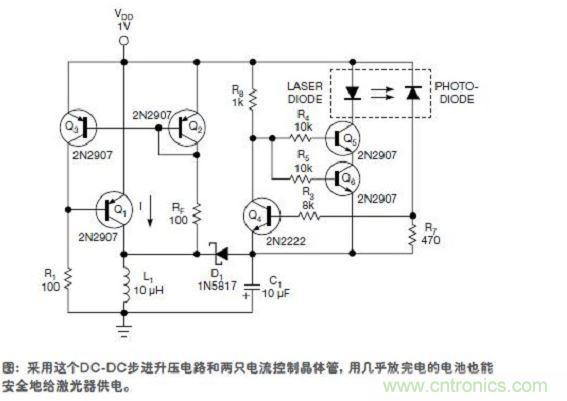

如圖所示，晶體管Q1、Q2和Q3組成一個負阻抗，該阻抗大致可以表示為Z≈-β(VDD-VBE)/RF。假設所有晶體管的電流增益(β)相同，VBE是所有晶體管的基射電壓。通過RF提供反饋，R1用于偏置控制Q1集電極電流。電感器L1和寄生電容形成一個諧振電路，該電路由于負阻抗而產生振蕩，因此在電池為1V時，會在Q1集電極產生大約3.5V的峰峰值。肖特基二極管D1和C1組成一個半波整流器，為激光器陰極提供3V電壓；VDD為1V，因此提供了4V的工作范圍，從而超過了激光器的閾值。
Q5和Q6控制激光器電流。激光組件內置的光電二極管用于監控激光亮度，并通過Q4發出負反饋，將Q5和Q6偏置在適當?shù)募姌O電流，保證所需激光亮度的穩定。Q5與Q6對為串接，所以，如其中一個發生故障而短路，另一個仍舊能夠將激光電流維持在安全的水平。兩個晶體管同時發生故障的可能性要遠低于單只晶體管發生故障的可能性。
編者按：由于激光和光電二極管效率的變動，可能要對R7進行調整，以確保激光的輸出處于安全規范限制之內。
