占空比過大如何解決?巧改UC3842保護電路即可

發布時間:2015-04-30 責任編輯:sherry

【導讀】UC3842由于性能佳、功耗低、結構簡單等特點一直受到電源設計者和初學者們的追捧。想要UC3842最大程度的發揮作用,外圍電路的配合是必不可少的。本篇文章就將介紹UC3842的相關保護電路改進,希望能對大家有所幫助。

保護電路的改進
改進的UC3842應用電路

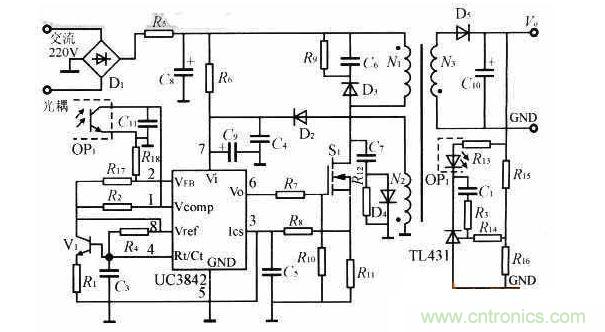

圖1 改進的UC3842應用電路

針對上述分析,改進電路如圖1所示,該電路具有以下特點。

通過在UC3842的采樣電壓處接入一個射極跟隨器,從而在控制電壓上增加了一個與脈寬調制時鐘同步的人為斜坡,它可以在后續的周期內將△I擾動減小到零。因此,即使系統工作在占空比大于50%或連續的電感電流條件下,系統也不會出現不穩定的情況。不過該補償斜坡的斜率必須等于或略大于m2/2,系統才能具有真正的穩定性。

取樣電阻改用無感電阻。無感電阻是一種雙線并繞的繞線電阻,其精度高且容易做到大功率。采用無感電阻后,其阻抗不會隨著頻率的增加而增加。這樣,即使在高頻情況下取樣電阻所消耗的功率也不會超過它的標稱功率,因此也就不會出現炸機現象。

反饋電路改用TL43l加光耦來控制。我們都知道放大器用作信號傳輸時都需要傳輸時間,并不是輸出與輸入同時建立。如果把反饋信號接到UC3842的電壓反饋端,則反饋信號需連續通過兩個高增益誤差放大器,傳輸時間增長。由于TL431本身就是一個高增益的誤差放大器,因此,在圖1中直接采用腳1做反饋,從UC3842的腳8(基準電壓腳)拉了一個電阻到腳l,腳2通過R18接地。這樣做的好處是,跳過了UC3842的內部放大器,從而把反饋信號的傳輸時間縮短了一半,使電源的動態響應變快。另外,直接控制UC3842的腳l還可簡化系統的頻率補償以及輸出功率小等問題。

實驗結果
 檢測電阻電壓及采樣信號波形
圖2 檢測電阻電壓及采樣信號波形

圖2給出了UC3842檢測電阻的電壓波形和采樣信號波形。從圖中可以看出,經過改進后的電路,其采樣信號的波形緊緊跟隨檢測電阻的電壓波形,沒有出現非常大的尖峰電壓。因此,該電路能有效避免因變壓器漏感等異常干擾引起的電源誤操作的問題,也能有效避免因電源占空比過大而引起的系統不穩定的問題。

結語

UC3842本身雖然非常優秀,但是其保護電路在實際操作當中卻存在著各種各樣的問題。因此設計者在對其保護電路進行設計時一定要仔細檢查并做出相應的修改,這樣才能讓電路運行的更加穩定且可靠。
