【導讀】家里有座鐘的朋友一定知道鐘擺了，小時候看著鐘擺擺來擺去總覺得很神奇，長大了明白這其中的道理，就琢磨著自己也能動手做一個，放在家里做裝飾也是很不錯的呢！東西準備齊全了，就一起來DIY吧！

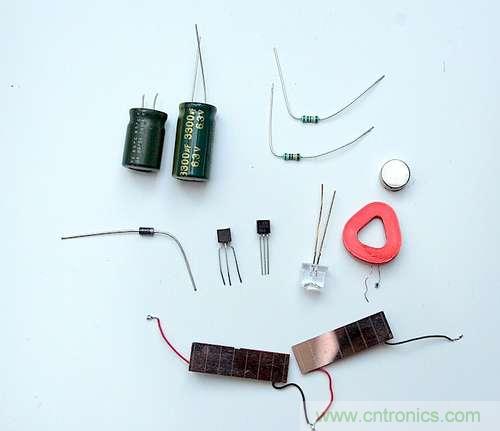

1 鐘擺DIY材料準備
○ 太陽能電池
○ 3300uF電容
○ 1000uF電容
○ 2N3904或2N2222三極管
○ 2N3906三極管
○ 一個二極管，型號不限
○ 2個100K電阻
○ LED（不是必須的，但是為什么要浪費來自太陽的能源呢？)
○ 線圈（你可以購買或者從舊的錄像機里拆出一個）
○ 磁鐵（釹鐵硼磁鐵最好了）
這些是電子線路部分的基本需求。具體到鐘擺的外觀設計上，高矮胖瘦都隨個人自由。這時候我還不確定最后會設計成啥樣，但已經確定一點，就是要用一個木球來做鐘擺的擺錘（鐘擺末端的重物）。
2 電磁鐘擺DIY線路圖

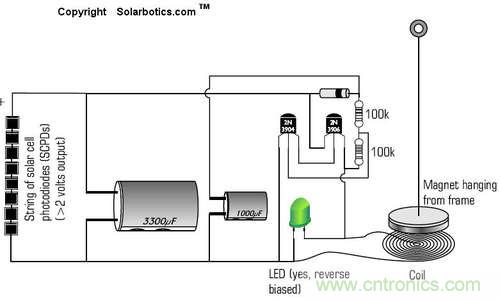

這是電路圖。
[page]

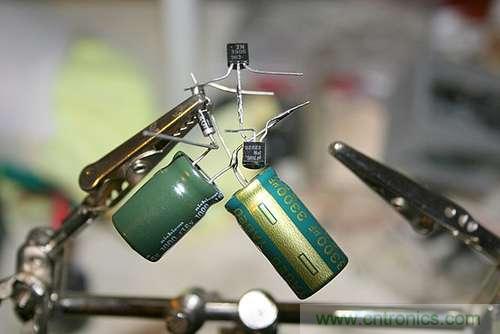

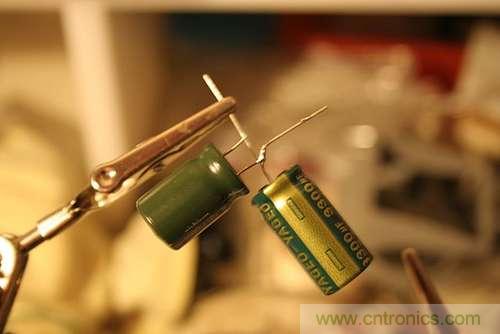

首先把大部分電子器件焊接到一起，最簡單的順序是從電容開始，把它們的負極引腳焊接在一起，然后把二極管的正極和3300uF電容相連，負極連接到1000uF電容的正極。

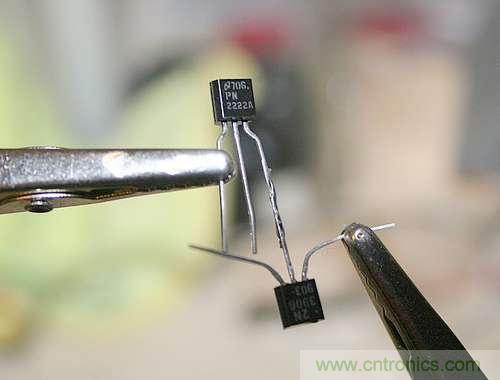

拿出2N3904和2N3906晶體管（平的一面對著自己）。將3904的右側引腳焊接到3906的中間引腳。將兩個100K電阻串聯在一起，并把3906三極管的右側引腳焊接到100K電阻的一端上。
將3904的中間引腳焊接到兩個電阻之間。現在把兩部分電路焊到一起，3906的左引腳和二極管的正極相連，3904的右引腳和兩個電容的負極相連。然后把焊好的電路放到一邊，開始拾掇底座。LED，線圈和太陽能電池可以等之后規劃好位置了再焊接。最后將兩個電容的負極焊到一起。
如果你是老手，就直接忽略上面這堆說明，按圖組裝吧！
3 制作電磁鐘擺支架
為了簡單和DIY起見，我打算用木料做一個盒子當作基座。我用了一些剩余木料，它們非常厚（22mm）。設計的盒子長寬高分別是140mm，95mm和120mm。

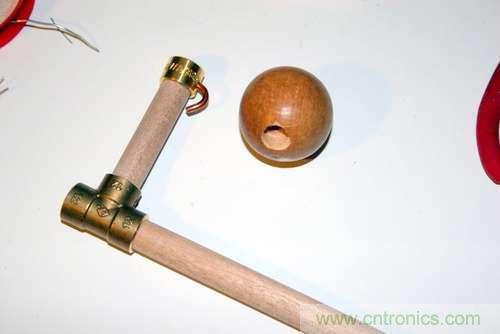

當然你也需要一些東西來懸掛磁鐵，為此我找了一個12mm直徑，250mm長的木銷釘做支柱，在上面套上個黃銅接頭，然后連上一段65mm長的橫向銷釘。在一個黃銅端蓋的側面鉆了個洞，然后焊上一段粗銅線。銅線的末端彎成一個鉤。

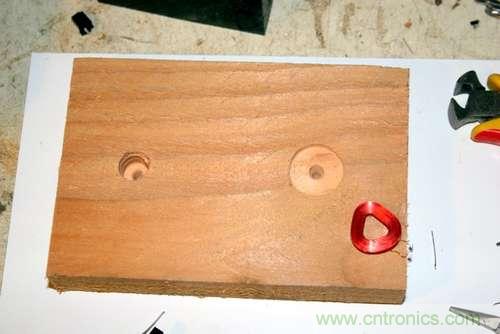

然后再在基座木盒的蓋子上鉆上一個直徑12mm的洞用來插入木銷釘，以及一個直徑22mm的淺槽用來放置線圈。我還為線圈兩端的引出線各鉆了兩個孔。在確定LED和太陽能電池將要放置的位置之后我給它們鉆了安裝孔。將它們分別安排在盒子兩側應該是個好主意。
[page]
4 DIY電磁鐘擺線路圖2
將兩根導線焊接到LED上，LED的正極連接到電容的一個負極引腳上（我沒寫錯，正極對負極）。LED的負極焊接到3906三極管的右邊引腳上。在線圈兩端焊上引線，一根焊到電路的地線（兩個電容中任何一個的負極），另一根焊接到3906三極管的右邊引腳上。
將太陽能電池板的兩個引線中的一根連接到3300uF電容的正極，另一根連到電容的負極上。

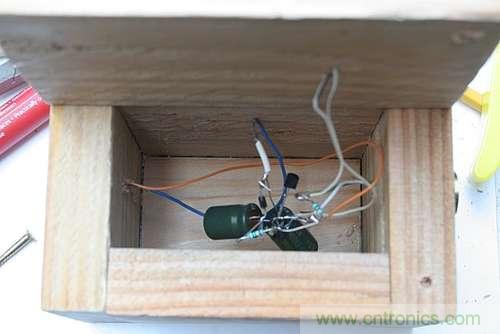

打開之前做好的木制支座盒子，把焊接好的電路放進去，將太陽能電池板的引線穿過盒子上的安裝孔，焊接到電池板上。用同樣的方法連接好線圈，線圈外圈的引出線連接到電路的地線上，線圈中心的引出線連接到3906晶體管的右側引腳上。最后把LED穿入你設計好的安裝孔。
我在LED的下面安放了一塊銅制襯墊。現在是調試整個電路是否正常工作的最好時候。如果它不能過關，拆了檢修吧…
5 組裝
將盒蓋上的螺絲擰上，記得用無磁性的螺絲。在我的制作里用了三個手頭有的黃銅非磁性螺絲。
把銷釘粘在盒蓋上，你可能需要用錘子給它輕輕地敲幾下。在銷釘的頂端我還粘上了個木制的旋鈕。
我給我的基座上了一層亞麻油清漆，如果你打算像我一樣做外表涂裝，這時候最合適了。把線圈粘在設計的位置。我在上面蓋了一塊黃銅片，最后把太陽能電池板粘在盒子的側面上。
找一個木球并在底部鉆一個大小和你的磁鐵相同的洞（我的磁鐵直徑10mm），裝上磁鐵。用鉆床鉆的話最為方便。在球的另一端鉆一個掛鉤的安裝孔，用粗銅線和之前一樣做個掛鉤。

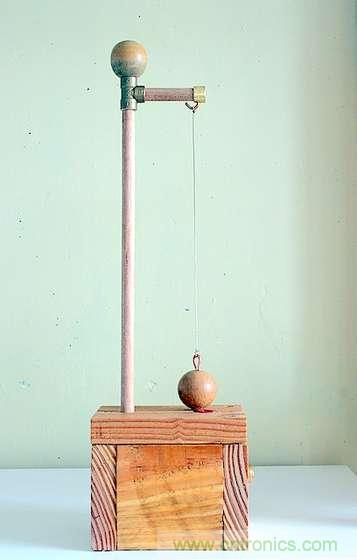

找根絲繩通過兩個掛鉤在銷釘上掛起這個木球。調節絲繩的長度，使線圈和磁鐵之間的距離盡可能短。
