讓燈光跳舞,簡單自制聲控LED旋律燈

發布時間:2013-11-23 責任編輯:eliane

【導讀】閑來無事DIY了一個聲控LED旋律燈,5只LED會隨著音樂或是其它聲音的節奏閃動起來,把它放在音響附近,燈光就會隨著音樂起舞!DIY的材料很簡單,制作過程也不復雜,文中有詳細的電路圖,感興趣的朋友不妨也動手做一個吧!

一、DIY聲控LED旋律燈材料

●電源(3~5v)
●開關:1個
●針線盒:1個(有其他更好看的盒子也可以)
●led:5個
●MIC話筒:1枚
●電阻(4.7k1m10k):各1個
●電容(47uf1uf):各1個
●三極管9014:2個
●熱熔膠(或ab膠)
●電烙鐵、焊錫
●實驗板(洞洞板)
●螺絲刀(或小電鉆)
●指甲剪

二、聲控LED旋律燈電路圖

DIY:簡單自制聲控LED旋律燈

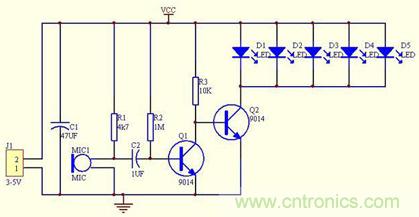

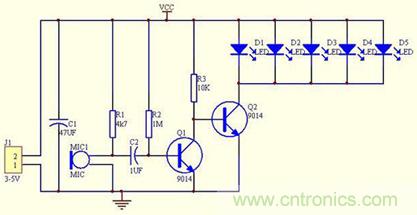

電路原理:聲控LED旋律燈電路由電源電路、話筒放大電路、LED發光指示電路組成,電源采用兩節5號電池。MIC將聲音信號轉化為電信號,經C2耦合到Q1放大,放大后的信號送到Q2基極,由Q2推動LED發光,聲音越大,LED亮度越高。
[page]

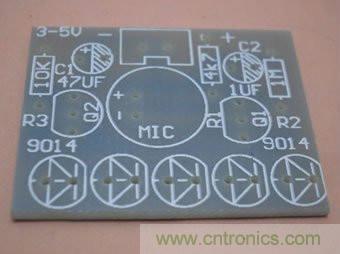

如果看不懂請看PCB板材 如下圖照著焊即可。

DIY:簡單自制聲控LED旋律燈

三、DIY之處理針線盒

DIY:簡單自制聲控LED旋律燈

用螺絲刀在小縫中鉆洞使大小剛好和led燈的大小一樣。
[page]
四、DIY之處理led(并聯)

讓燈光跳舞,簡單自制聲控LED旋律燈

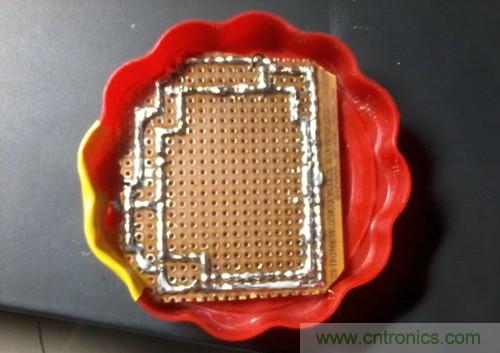

裁剪實驗板使其剛好在內部卡住。焊接LED燈使燈放在在剛剛打好的洞中焊接(并聯)。

五、DIY之焊接電路

DIY:簡單自制聲控LED旋律燈
[page]

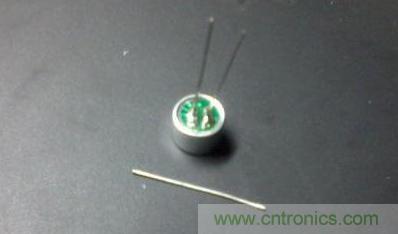

將剛才LED的角焊在MIC的觸點上,注意如圖,左邊為正,右邊有三個線的為負。

DIY:簡單自制聲控LED旋律燈

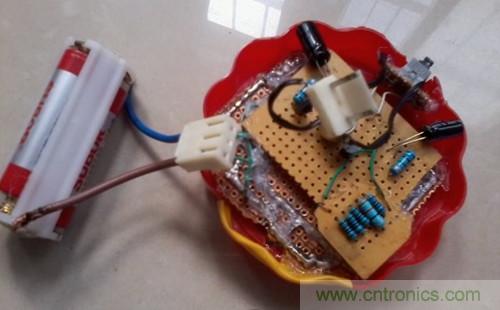

按照電路圖焊接電路。

DIY:簡單自制聲控LED旋律燈

安上開關,連接電源,大功告成!
