產品特性：
- 可將引線電阻降至不到0.5 mΩ
- 電流承載能力高、引線溫度低、傳輸導通電阻少
- 環保、無鉛、符合RoHS
應用范圍：
- 低導通電阻(Rds(on))的通用大負荷/高功率通孔
- 內燃機(ICE)汽車電動助力轉向系統和電池開關
- 各類微型和全混合動力汽車
這款新型車用MOSFET系列適合需要低導通電阻(Rds(on))的通用大負荷/高功率通孔應用，內燃機(ICE)汽車電動助力轉向系統和電池開關，以及各類微型和全混合動力汽車。新器件采用IR先進的硅和封裝技術，在顯著提高性能的同時可與現有的設計標準相匹配。

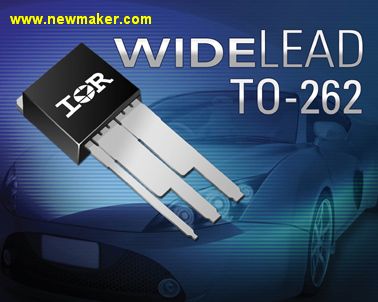

在標準TO-262通孔封裝中，除了MOSFET導通電阻，源極和漏極引線電阻可增至1mΩ。新WideLead TO-262通孔封裝可將引線電阻降至不到0.5 mΩ，大大減少了引線中的傳導損耗和熱量，在特定的工作溫度下，比傳統的TO-262封裝的電流承載能力高30%。根據評估，在直流電為40A和60A的條件下，WideLead引線溫度比標準TO-262分別低30%和39%。此外，隨著其它封裝技術的提高，WideLead比標準TO-262封裝中的同等MOSFET少傳輸20%導通電阻。
IR亞太區銷售副總裁潘大偉表示：“新型WideLead TO-262封裝的設計靈感來自于DirectFET封裝超低芯片自由阻抗的出色性能，以及傳統TO-262封裝的各種局限性。IR新型WideLead封裝中的MOSFET新系列在傳輸高電流的同時，大大降低了引線中的傳導損耗和自身熱量，從而為汽車應用提供了一個堅固可靠的解決方案。”
所有IR車用MOSFET產品都遵循IR要求零缺陷的汽車質量理念，并經過了動態和靜態器件平均測試及100%自動晶圓級目視檢查。
新器件符合AEC-Q101標準，是在IR要求零缺陷的汽車質量理念下研制而成的。它環保、無鉛，也符合電子產品有害物質管制規定 (RoHS) 。
有關產品現已接受批量訂單。
產品規格
