【導讀】移動電源結構簡單，主要由電芯、電路板以及外殼三部分組成。由于技術門檻較低，市面上的移動電源魚龍混雜，即便是相同容量的移動電源也可以有成倍的價差，而單純從外觀是無法辨別其優劣的，因此，電子元件技術網帶來移動電源的拆解，教大家學會選擇適合的移動電源。
近年來移動電源如雨后春筍地出現，市場魚龍混雜，歸根到底是在結構上移動電源是比較簡單，主要由電芯、電路板和外殼三部分組成。正是因為移動電源的技術門檻較低，所以目前市場的移動電源產品品質參差不齊，讓用戶難以分辨，卻不知道相同容量的移動電源內在用料的差異可以使兩者有成倍的價差。

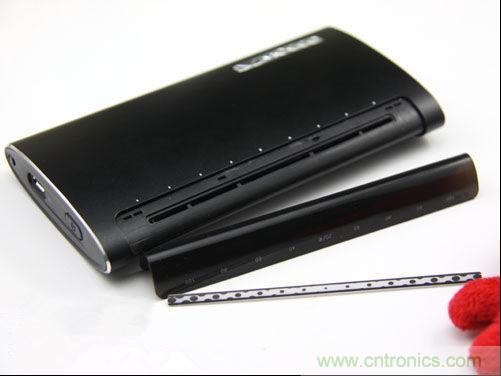

圖1：移動電源
市面上的移動電源五花百門，單純從外觀是無法辨別其優劣，例如使用不同品牌的鋰電芯對移動電源的質量也存在巨大的差異，而PCB電路板的質量則更為重要，因為電路板要負責移動電源的實際轉換效率、各種保護機制以及輸出效果，也就是說電路板的設計做工是直接決定移動電源的輸出品質。

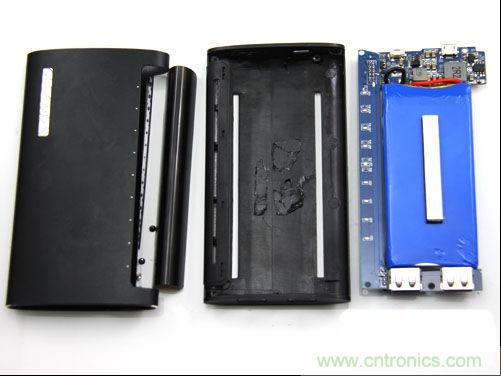

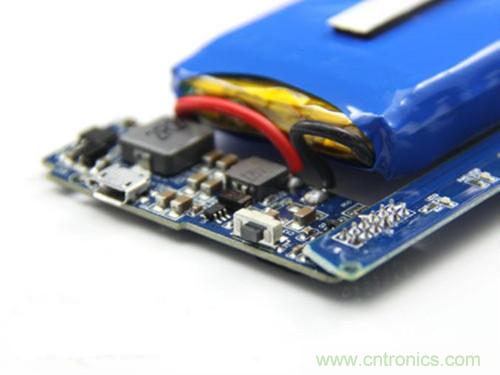

圖2：移動電源內部
因此如果一款移動電源的PCB電路板能做到做工和設計合理，使用扎實的保護電路的同時再采用優質的聚合物鋰電芯的話，那么這樣的移動電源才有質量保證。今天我們就為大家簡單科普一下如何去判斷移動電源的優劣，讓移動電源成為你真正的手機伴侶。
移動電源電芯類型的差異
業界普遍將鋰電池分為三種類型，一種為18650鋰電池，另二種分別是聚合物鋰電、AAA鎳氫電池。在移動電源設備上使用的基本只有18650鋰電池和聚合物鋰電兩種。
所謂18650鋰電池，一般是指規格而言，即直徑為18MM，高度為65MM，呈圓柱狀的鋰電池，由于采用了堅硬的鋼制或鋁制作為密封外殼，安全性并不高，電池內部壓力巨大，如果壓力外泄，勢必導致鋼制或鋁制外殼發生爆炸，破壞力可想而知。

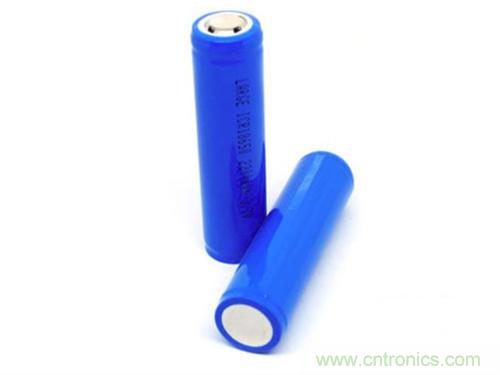

圖3：移動電源電芯類型的差異
而采用聚合物鋰離子電池的移動電源，相對而言，就安全許多了，它的電極和隔模中都有膠體聚和物，呈現固態，用軟殼封閉，就算是壓力外泄，也只能是柔性釋放，因此就算爆炸，也不具備危害性。

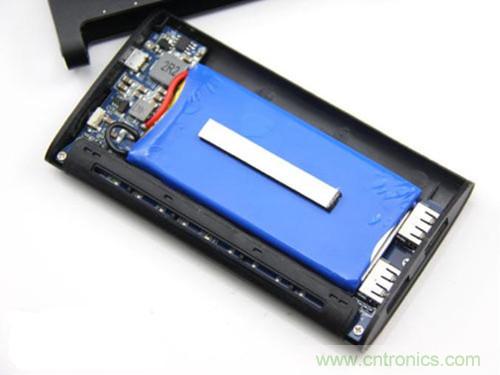

圖4：采用聚合物鋰離子電池的移動電源
目前市面上羽X、品X、X能等移動電源廠商的少數產品均采用18650電池為移動電源，行內人士建議，如果消費者不是很熟悉18650性能操作，出于安全靠考慮，最好選擇MOGCO 摩集X，電X二 等采用聚合物電池的移動電源產品較為安全。
[page]
單/雙電路輸出的差異
目前市場移動電源存在三個問題除了前面提及的容量虛標和使用偽劣電芯之外，還有一個消費者最容易忽略的一項，就是有不能真正提供雙USB獨立電路輸出(同時充iPad和手機)。
有兩個USB輸出充電口就不等于該產品能同時足量為設備充電，我們拿兩款分別是單電路輸出和雙電路輸出的移動電源做對比。發現單電路輸出的產品只有一個全密封型貼片電感，而雙電路輸出的產品卻擁有兩個，這決定了移動電源雙USB輸出是否都能達到標稱的輸出值，而這些差異是消費者所不熟知，從而也有了一般不知情的消費者抱怨一些移動電源為何賣的價格比別的高，還是那句老話，一分錢一分貨。

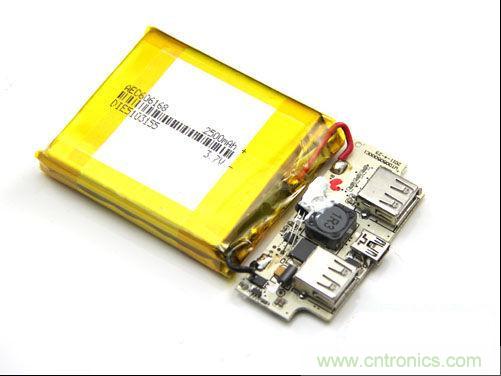

圖5：單電路輸出移動電源（只有一個貼片電感）

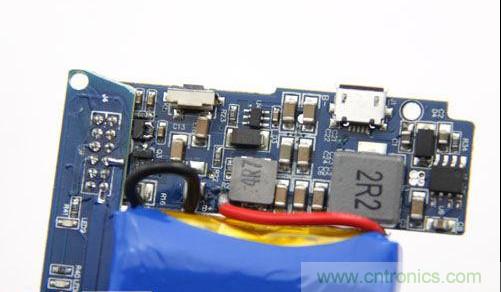

圖6：本次拆解的MOGCO雙電路輸出移動電源（有兩個貼片電感）
圖7：本次拆解的MOGCO雙電路輸出移動電源圖解
綠色：12顆47uf大容量固態貼片電容，保證了電源在大電流工作狀態下穩定性。
粉色：松翰智能單片機，負責電路的所有狀態的控制，具有充電、放電、保護和顯示功能作用。
紅色：1A、2.1A雙電路輸出一體化全密封型貼片電感，具有輻射小、低發熱穩定性更佳
紫色：2.1A輸出升壓電路，日本精工科技升壓型控制IC。
橙色：1A輸出升壓電路，臺灣遠翔科技升壓型控制IC。
草綠色：鋰電池專用大電流充電控制IC
藍色：日本AO大功率MOS管。
[page]
移動電源電路板與保護設計
移動電源的電路板設計與質量決定移動電源的輸出品質，一些品牌為了節省開發成本，通常會直接采用公版的設計，直接加上外殼就推出一款移動電源，這樣的產品首先毫無個性，其次受制于公模的設計并不能切合自身的產品特點加以優化。而一些追求個性與高質量的品牌卻會致力于自主開發電路板和模具，給消費者帶來更出色的移動電影產品。
圖8：使用公模解決方案的移動電源:
圖9：使用自己設計解決方案的移動電源
手機追求個性，移動電源同樣需要個性，試想一下當你拿出一臺iPhone出來，然后再被一個只是換了LOGO，外型千篇一律的移動電源插著充電是多么的大煞風景。

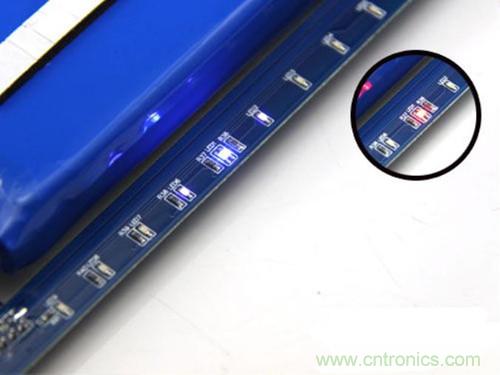

圖10：加入呼吸燈效果的移動電源 個性十足

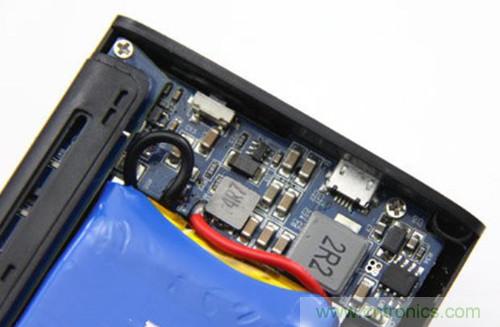

圖11：單獨設計的電路板布局更合理更清晰
移動電源的安全性與消費者息息相關，需要有兩重保護才能有效保障產品安全。第一重是鋰電池的充電管理IC，這能完全執行鋰電池的慢充，恒流充，恒壓充的模式充電，充滿電自動停止，這樣可以很好的保護電池，延長了電池的壽命。

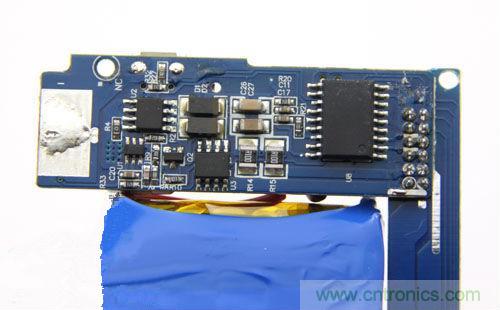

圖12：移動電源各種安全保護IC
第二重是保護板，保護電池不過充、不過放，以及輸出短路保護。
圖13：保護板往往是一些廠商偷工減料的主要對象
圖14：MOGCO移動電源拆解圖
在移動電源市場還未進行洗牌完善的今天，消費者在選購此類產品的時候只能靠感覺，容量與價格往往就成為購買的首要考慮因素。沒有標準，沒有規范，產品的質量消費者根本無法得知，虛標容量只要不是很過份也不會馬上露出狐貍尾巴。選擇一款好的移動電源，首先選擇品牌還是很重要的，特別是已經購買保險的產品更能得到有效保證。其次就是看移動電源附帶的線材配件質量是否過硬，因為在這些細節上如果都重視，那么移動電源本身也并不會差到那里去。
是時候拋掉過往選購移動電源的標準，容量與價格已經不再是消費者唯一關注的因素，高效安全才是選購移動電源的新標準。
