二極管與電容如何發力,使反激電源達到90%效率

發布時間:2015-02-13 責任編輯:sherryyu

【導讀】本系列文章以反激電源設計為切入點,深究這種電源的設計手法并對其中的原理進行細致的講解,對良好的設計習慣進行培養。在上一篇文章當中,小編為大家整理了這款90%效率的反激電源中電容和電感的部分,在本篇文章當中將為大家講解二極管和電容的實物階段。

系列文章:

電容電感如何發力,使反激電源達到90%效率
http://hdh-sz.com/power-art/80025616

對于電源老鳥來說,接觸的設計多了,就會形成一套自己的獨特手法和習慣,隨著經驗的增長,這將形成一種良性的循環。而對于新手來說,尋找到一個合適的切入點都是比較困難的,更談不上形成這種良性的循換了。但是這個阻礙新手進步的問題將被解決。本系列文章以反激電源設計為切入點,深究這種電源的設計手法并對其中的原理進行細致的講解,對良好的設計習慣進行培養。

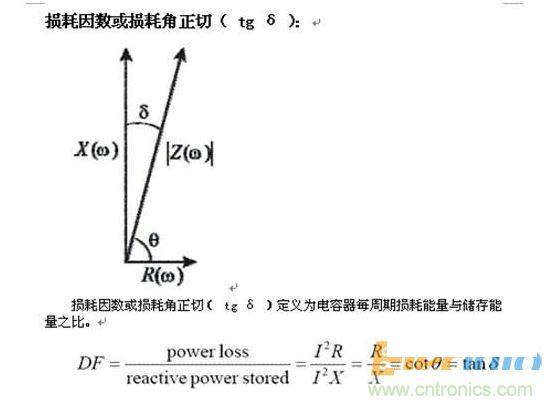

在上一篇文章當中,小編為大家整理了這款90%效率的反激電源中電容和電感的部分,在本篇文章當中將為大家講解二極管和電容的實物階段。先看電容的規格書,對于ESR方面,很多人抱怨廠家用120Hz測試,然后自己變換頻率算出ESR。請不要在電源中這樣來評估電解電容,這是錯誤的。電解電容是有極性的,為什么要用有極性的這里細說下:

當電容的電流是正極流入,負極流出時,ESR展現其濾波特性。市電充電給電容時,充電過程并沒有在正弦波最頂端停止,而是還要下降一段。這是電阻和容抗的結合,書上說的ESR特性。

當電容的電流從正極流出負極流入,而電解電容是有極性的,負極流入成無容抗狀態,這時候就剩下了ESR中的電阻。

請注意,這也是使用有極性和無極性電容的根本區別。
有極性和無極性電容
根據公式算出來選的660uf的電容ESR=1.263。一看這個值損耗就很大,要做90%效率的選更低ESR的電容。
[page]
整流二極管選擇2506,根據前面的仿真,連接電源時的沖擊電流90A,工作時給電容充電電流22A,選定2506,會稍微有點大。
整流二極管

整流二極管

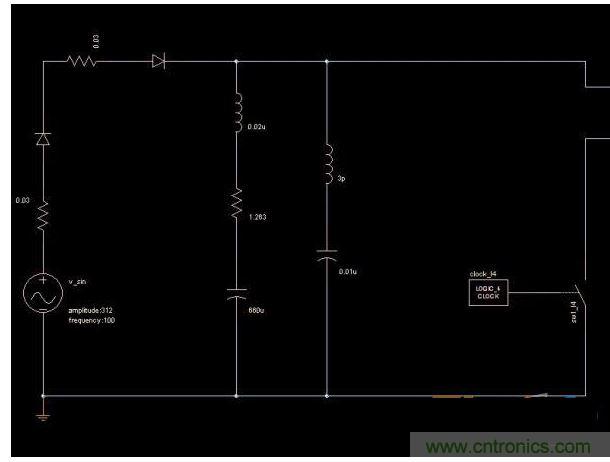

圖1

經過上面的計算,我們的仿真圖就變成圖1的樣子,因為saber仿真對地的要求,二極管處的處理和實際有點不同,但效果和實際相符。

至此,二極管和電容的實物階段講解完畢。需要注意的是,在橋堆整流時需要兩個二極管,不要再做半橋,要推完。在進行全橋的時候要用上橋堆結構,這樣才能讓肖特基的損耗翻倍。在下一篇文章當中,將繼續為大家講解變壓器相關的問題,盡情期待~
