如何解決電源讀值中出現不是數的數(NAN)?

發布時間:2015-05-19 責任編輯:xueqi

【導讀】有些電源為了提高測試精度或降低測試的噪聲支持多個量程。當電壓或電流實際值超出你設定的測量量程時會出現什么情況呢?電源讀值中出現不是數的數(NAN)又該怎么處理?

在電源測量其輸出的電壓和電流值,我們可以通過電源的顯示屏或通過控制接口(最新的電源支持LXI/LAN,USB,GPIB接口)發送指令讀取測量的電壓和電流值。

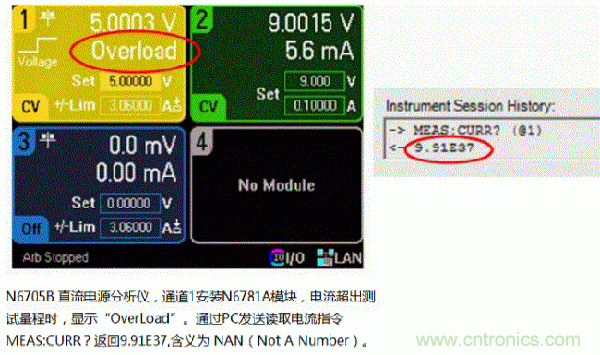

設定N6781A源表模塊的電流量程1mA,然后控制輸出電流超過1mA。此時,顯示屏上直接顯示“OverLoad”,而不是電流的數值。如果通過PC發送讀取電流指令,你會讀到9.91E37,這個數值9.91E37在SCPI(儀表編程命令標準)中被定義為“NAN”(Not A Number)。所有是德科技的測試儀表都是遵循SCPI標準的,當實際值超出量程時,電源返回9.91E37。NAN(9.91E37)實際代表一個32bit浮點數,在所有測量儀表中預計都不會出現這么大的數值。

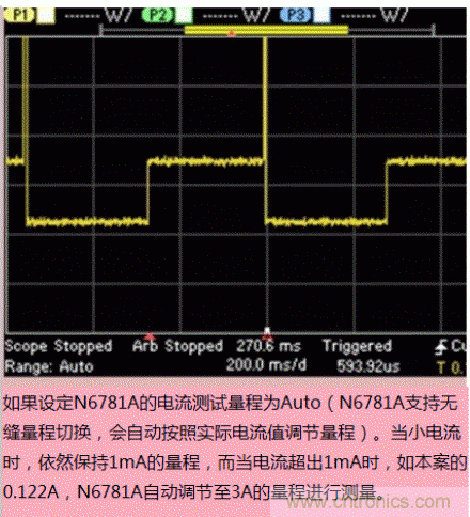

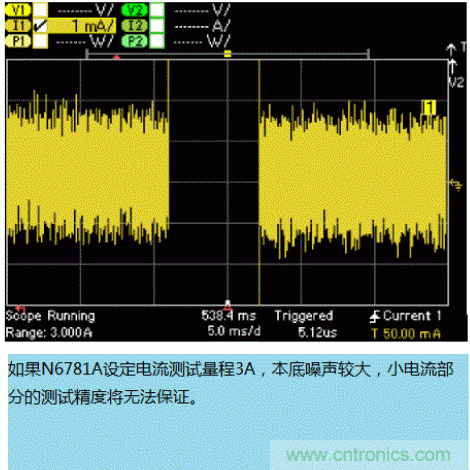

對于測試動態數據而言,為了保持小信號準確測量,我們會盡量設定與之接近的測試量程,但當數值超過該量程時,將無法獲取到正常的數值(返回9.91E37)。為了保證不出現“Overload”,設定較大的量程,小信號又將無法準確測量。

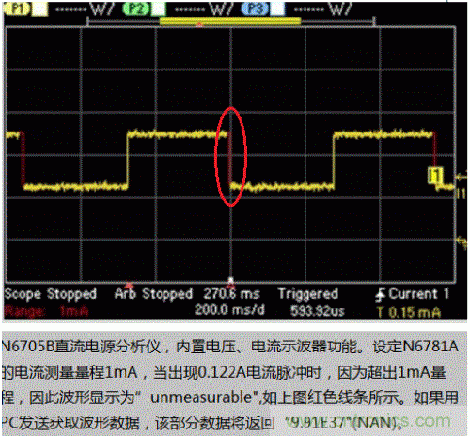

通過PC讀取波形的數據,超出量程部分將返回”9.91E37”,如下圖所示:


除了以上超出量程時會出現NAN,SCPI還定義另外兩個類似的數,正無窮大(Infinity)和負無窮大(Negative Infinity)。正無窮大(INF)也用9.91E37表示,負無窮大(NINF)用-9.91E37表示。在進行參數設置時,可以用這兩個數設置為“最大值”。譬如設置電源的電壓調節速度盡可能最快時,無需查看該電源的規格書電壓編程速度指標,直接設定 9.91E37即可。
