選型必備:HFSS三種輻射邊界的差別及選擇技巧
發布時間:2015-09-11 責任編輯:sherry
【導讀】眾所周知,HFSS里面的吸收邊界條件有3個,分別是Radiation(ABC)、PML和FE-BI,那么這三個邊界的應用有什么區別?應該怎么應用呢?今天小編在這里給大家好好分析一下。
Radiation邊界(ABC):
— 計算天線等強輻射問題時,距離輻射體應當至少λ/4;
— 對于弱輻射問題,僅考慮輻射損耗,不關心遠場時,可以小于λ/4;
— 在定義輻射邊界條件的面上積分得到遠場輻射方向圖(默認),也可以自行定義計算遠場時的積分面(建立Facelist);
— 輻射邊界條件上的網格密度對于天線輻射特性的計算精度有影響;
— 輻射邊界條件的吸收性能與入射角相關,入射角大于40 度時,吸收效果明顯降低。
Radiation邊界與入射角的關系如下圖:

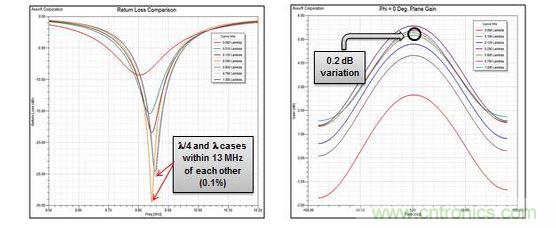

Radiation邊界與輻射體距離的關系如下圖:
由上圖可以看到,Radiation邊界與波的入射角度和輻射體距離都有很大的關系,對仿真結果的影響比較大。
PML邊界:
— 到輻射體的距離可以是λ/20 ,也能很好吸收;
— 對于需要求解遠場方向圖的場合,距離輻射體λ/4仍然是必要的;
—PML表示無限大的自由空間,吸收輻射出來的電磁場,真正零反射;
— 計算遠場時,軟件自動將PML的基準面定義為積分表面,以便得到遠場方向圖;
— 可以替代Radiation邊界條件,并且更精確。
[page]

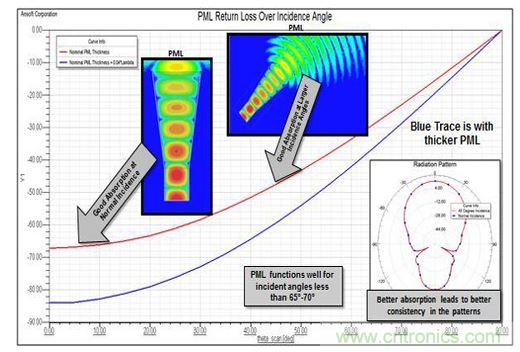

PML邊界與入射角的關系如下圖:

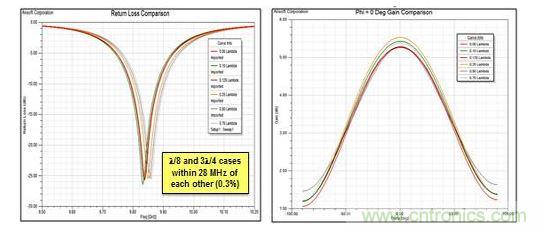

PML邊界與輻射體距離的關系如下圖:
由上圖可以看到,PML邊界與波的入射角度和輻射體距離的關系都不是很大,對仿真結果一致性較高。
FE-BI邊界:
— 專門針對電大尺寸的開放結構仿真;
— 對輻射體距離沒有要求;
— 能夠完全吸收所有的入射波;
— 與結構的共形性非常好;
— FE-BI算法可以有效降低計算機硬件資源消耗;
— 針對外部輻射空間采用IE求解,針對金屬結構體采用FEM求解,大幅減少輻射區域的求解規模,提升求解效率。
[page]

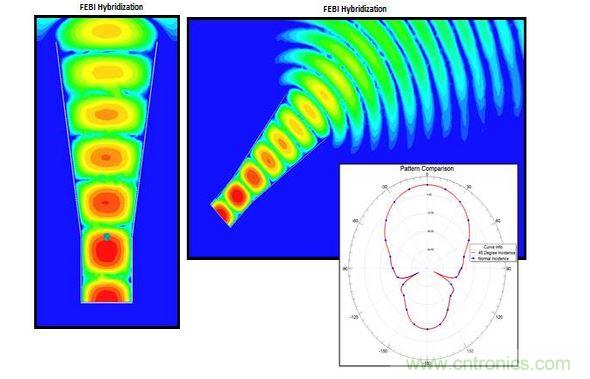

FE-BI邊界與入射角的關系如下圖:

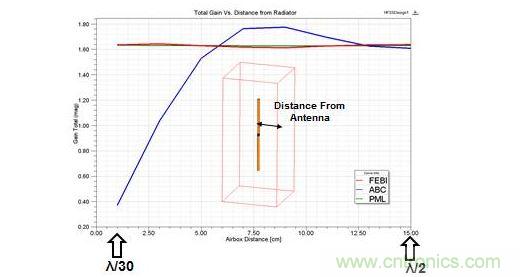

FE-BI邊界與輻射體距離的關系如下圖:
由上圖可以看到,F(xiàn)E-BI邊界與波的入射角度和輻射體距離的關系都不大,仿真結果一致性非常好。
總結:
— PML邊界是公認的精度最高的吸收邊界條件;
— FE-BI邊界是電大尺寸開放結構(尤其是帶介質腔體)常用的吸收邊界條件;
— 對于一些需要快速求解的應用,可以使用普通的Radiation吸收邊界條件;
— 通過調整積分面設置,可以改善Radiation吸收邊界下的仿真結果精度。

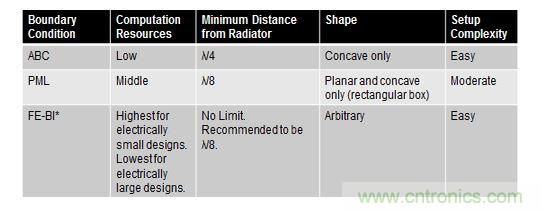

最后對三種輻射邊界條件的區別總結歸納如下表:
