零成本改造RS觸發器

發布時間:2016-01-20 責任編輯:wenwei

【導讀】要想掌握觸發器知識必須先掌握RS觸發器,因為RS觸發器就是觸發器中的基礎觸發器,是入門的基本功。是所有功能類觸發器中的基本組成。只有掌握RS觸發器才能打下基礎。本文就介紹了成本低廉的觸發器,供給初期學習的人進行實踐。

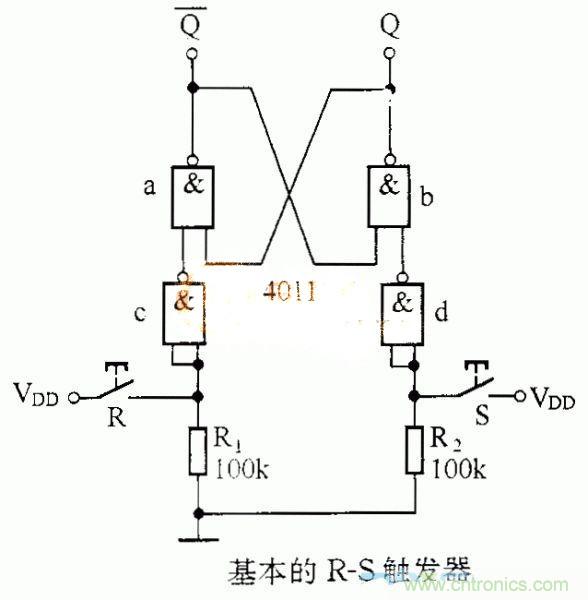

大家都知道,基本觸發器是計數器、分頻器等一系列基本單元電路的基礎。如圖1所示為基本的R-S觸發器,其邏輯功能是:S=1、R=0,Q=1、—Q=0;S=0、R=1,Q=0,—Q=1;R=S=0,Q、—Q保持原來狀態不變;S=R=1,互為約束,不允許使用。圖1中門a、b為觸發器的主體,門c、d只對輸入觸發信號的極性進行變換,不使用門c、d時,如圖所示,即成為“0”觸發有效的R-S觸發器。

零成本改造RS觸發器
圖1
零成本改造RS觸發器
圖2

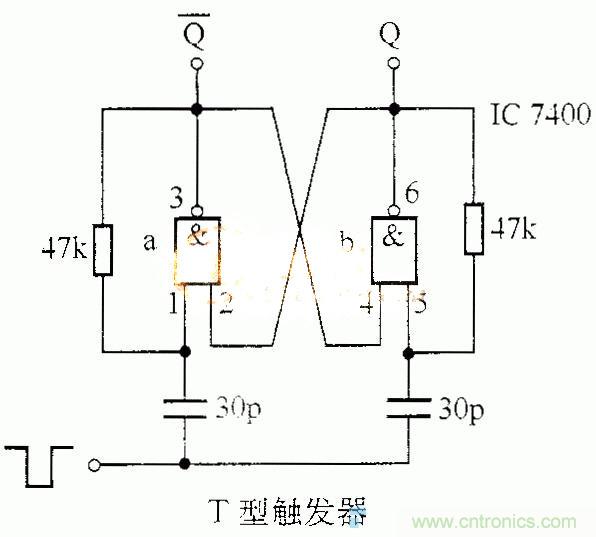

基本R-S觸發器按圖2的方式連接即構成T型觸發器。在穩態時,必定有Q=1,—Q=0或—Q=1,Q=0兩種狀態之一,假如穩態時Q=1,—Q=0,則與非門②⑤⑥腳為“1”,①③④腳為“0”,此時門b被封鎖。在輸入脈沖負跳變的作用下,經30P電容在門a、b①⑤腳產生一負跳變,門a、b的狀態翻轉為Q=0,—Q=1;同時,下一個負脈沖來到時,觸發器狀態再次翻轉為Q=1,—Q=0。因此,該觸發器每當觸發脈沖發出時,輸出狀態就改變一次。該電路輸出端加上繼電器、可控硅驅動電路,就成為輕觸式電子開關。

以上就是基于RS觸發器能夠構成的CD4011,由于結構簡單且較為基礎,非常適合初學者進行研究。感興趣的朋友不妨按照文中的介紹,對RS觸發器進行改造,復習文中知識的同時也能夠增加動手能力。
