DC/DC模塊的電源紋波指標是一項很重要的參數。干凈的電源是數字電路穩定工作的前提，也是模擬器件的各項參數的重要保障。為確定電源的質量，必須對DC/DC模塊的輸出紋波進行測量。但很多人測量得到的紋波值動輒上百mV，甚至幾百mV，遠遠比器件手冊提供的最大紋波值大，這主要是測量方法的不正確造成的。
正確的測量方法
1)限制示波器帶寬為20MHz(大多中低端示波器檔位限制在20MHz，高端產品還有200MHz帶寬限制的選擇)，目的是避免數字電路的高頻噪聲影響紋波測量，盡量保證測量的準確性。
2)設置耦合方式為交流耦合，方便測量(以更小檔位來仔細觀測紋波，不關心直流電平).
3)保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)，盡量使用探頭自帶的原裝測試短針。如果沒有測試短針，可以拆除探頭的接地線和外殼，露出探頭地殼，自制接地線纏繞在探頭地殼上，保證接地線長度小于1cm。
4)示波器地懸空，只通過探頭地與測試信號的參考點共地，不要通過其他方式與測試設備共地，這樣會給紋波測量引入很大的地噪聲。例如：當示波器和其他儀器共插線板時，其他儀器的開關可能通過接地線給測試帶來噪聲干擾。

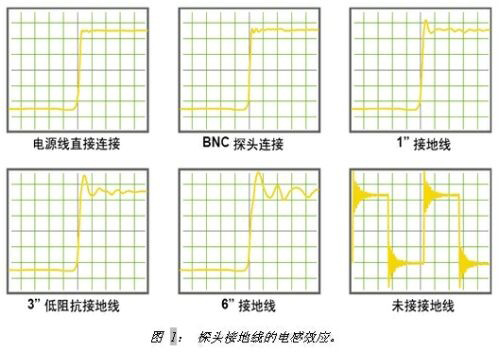

其中第3條是關鍵中的關鍵。接地線過長，其電感效應將給測量系統引入額外的噪聲，如下圖所示。
對儀器的要求
示波器參數要求：支持帶寬限制功能：一般示波器都支持20MHz帶寬限制，如：SDS1102CM。
探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針，則須自制短接地線：去除探頭接地線套，用金屬絲自行繞制接地短線，推薦五類線中銅絲，強度適中(還是有些偏軟，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位，一般無源探頭在1X檔位時，其帶寬限制在6MHz/10MHz帶寬，如此在前端可有效濾除高頻噪聲的干擾，減小紋波測量影響。
[page]
真正的紋波應該是什么樣子?

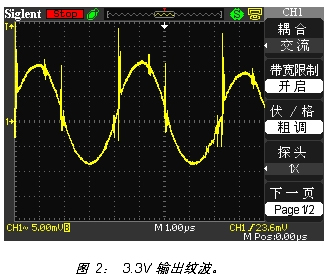

以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測DC/DC模塊輸出3.3V與1.9V兩路電壓。
