中心議題：
- 有源濾波器設計原理
- DC/DC電源中的紋波抑制設計
解決方案：
- 有源濾波器設計
- LC低通濾波器設計
開關電源以其體積小、效率高等優點在通信設備中得到了廣泛應用。但對于輸出電壓紋波要求較小的場合，傳統開關電源設計的輸出電壓紋波較大，已不能達到設計要求。而通過采用本文的有源濾波器及其前端加入LC低通濾波器網絡的方法，則能夠?qū)y波進行有效抑制，從而達到設計所需要的指標。實驗結果表明，該方法具有一定的理論與實際意義。
1 有源濾波器原理

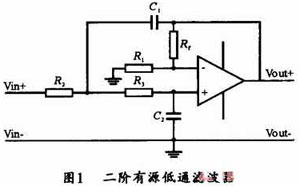

有源濾波器的設計原理圖如圖1所示，圖中采用了一個運算放大器、四個電阻和兩個電容來構成有適當阻尼的二階有源低通濾波器。
利用理想運放的分析方法，求得該電路的頻率特性函數為：
一般情況下，根據二階低通濾波器的頻率特性函數為：

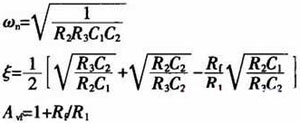

通過上式可以求出該有源濾波器的一些參數，如自然角頻率ωn阻尼系數ξ和閉環增益Avf等：

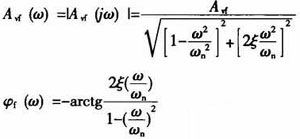

由上面的公式可以推得二階低通濾波器的幅頻特性Avf(ω)和相頻特性φf(ω)為：
[page]
圖2所示是其幅頻特性與相頻特性圖。
2 LC低通濾波器
在實際應用中，有源低通濾波器由于受到運算放大器的增益和帶寬限制，其工作在高頻段的波形效果不太理想，而在有源低通濾波器的前端加入截止頻率較高的LC低通濾波器，則可以達到比較理想的紋波抑制效果。其前端加入LC的濾波器原理圖如圖3所示。
3 實驗結果及其波形
在有輸出紋波的波形中，圖4給出了未使用有源濾波網絡的輸出電壓紋波圖，而圖5所示則是使用有源濾波網絡后的輸出電壓紋波圖。
4 結束語
通過對比可以看出，采用本文的有源濾波網絡及在其前端加入LC低通濾波電路，可以有效的濾除電壓紋波，達到方案中所要求的技術指標，同時，供電設備的工作穩定性也可得到可靠保證。
