【導讀】電源是所有電子產品和設備的能量供應站，若是電源本身存在缺陷，提供能量就會出現毛病。例如，在電源技術和應用中電源瞬態響應容易被忽略，那么，應該怎樣去檢查和改進呢？
如果用示波器對直流電源的輸出電壓進行監測，這樣有明顯電壓跌落的波形是不是經常會看到？

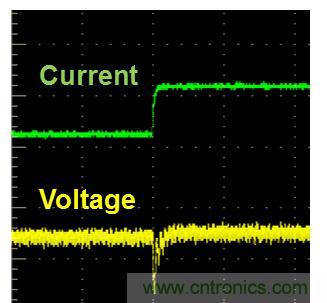

這是任何電源都存在的正常現象。當負載吸收電流發生跳變的瞬間，就會造成電源輸出端的電壓瞬間偏離設定值。這個示波器屏幕的截圖（圖1），就是當我的一個電源的負載電流，從1mA 瞬間變化到500mA時， 輸出電壓經歷了約30uS 瞬間變化。
我們通常稱之為電源的負載瞬態恢復時間，或者瞬態響應時間。它表征的是，當負載電流發生突然變化的時候，電源電壓恢復到設定范圍內所需要的時間。如圖2所示：
在表征電源的瞬態響應，我們會考慮三個方面：
1． 負載的幅度變化，例如，負載從全負載的50%， 跳變到100%負載。對于最大10A輸出電流的電源，就是負載的電流從5A跳變到了10A。
2． 電源從開始變化開始，恢復到負載改變前設定電壓的一定范圍之內。需要注意的是，由于負載的改變和電源的負載效應雙重影響，電源電壓不可能回到負載改變前的值。通常會定義一個電壓范圍，例如恢復到負載改變前電壓的±20mV之內，或 ±0.1% 之內。
3． 瞬態響應時間就是電壓恢復指定電源范圍內需要的時間值。
[page]

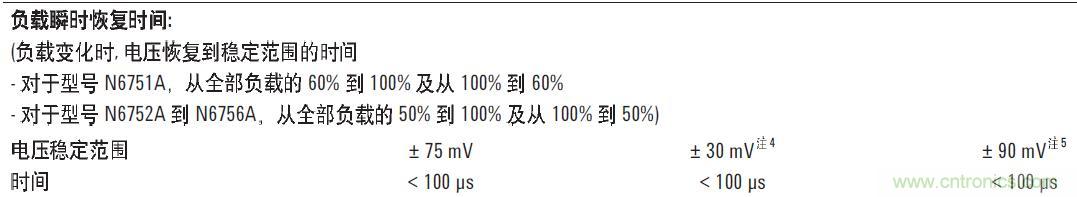

直流電源的瞬態響應時間快慢和跌落的幅度不盡相同。例如，安捷倫N6705B直流電源分析儀中所用的高性能模塊N675xA， 瞬態響應指標如下：
如果電壓瞬態響應能力較差，導致電壓跌落/過沖時間過長，幅度過大，直接會造成很多問題。 特別是對于不停快速變化的負載，如手機、Wifi、無線傳感器等這些無線通信的設備和器件， 其變化速度可能已經超過電源的瞬態響應能力，就會使電源電壓無法達到其設定值，甚至還會造成被測件的自動關機或重復啟動。這會讓測量無法正常進行。因此，如果有這種應用，就必須考慮采用一個更快響應能力的電源。
大部分直流電源的瞬態電壓過沖或跌落幅度不被表征或定義, 這是由于該參數很大程度上取決與負載的特性。 通常情況下，這個值會小于1V。 但市面上有些電源的瞬態響應時間過長，如果處理不好，在負載、電源及導線共同影響下, 過沖電壓可能會達到1-4V。
為了減小瞬態電壓變化幅度，可以采用在電路中并聯一個大電容的方式，平滑電壓的跌落或過沖幅度，但這也會導致瞬態響應時間更長，如圖4所示。
在加入電容后，對提升電路的瞬態響應能力，往往會起到比較明顯的效果。如圖4所示的，我們在用一個通用電源測量GSM手機脈沖電流，在沒有并聯電容的時候，瞬間電源跌落會達到0.6V （見圖4左）. 對于一個工作在3.8V的手機來說，這樣大的電源跌落足以造成手機自動關機。當我們并聯了一個2000uF的電容后，電源跌落降到了0.2V以下，得到明顯改善，見圖4右所示（圖中，黃色曲線為電壓，綠色曲線為電流）。
1. 使自動測試系統的速度下降
2. 降低電流的測量精度
3. 占用測試夾具的內部空間
4. 影響開關的壽命
這也是類似手機等通信設備測試時采用象66300通信電源這樣具備快速電壓瞬態響應能力的電源的最突出原因之一。
