【導讀】軌至軌放大器可產生極為接近接地的輸出電壓……但到底接近到什么程度呢？我們談的是CMOS運算放大器。當你正努力最大化輸出電壓擺動時，它常用于低壓設計。這些器件的規格通常如下：
這讓它看起來，輸出絕不會比15mV更接近接地，而最后一個15mV對于準確的零式測量至關重要。但請等一下……你的確需要仔細理解這種規格的所有狀態。假設負載在兩個電源端之間“半”連接。我們通?？稍谝幐癖淼捻敳靠吹竭@些狀態，你會看一條如下聲明…….
RL 連接至 VS/2.

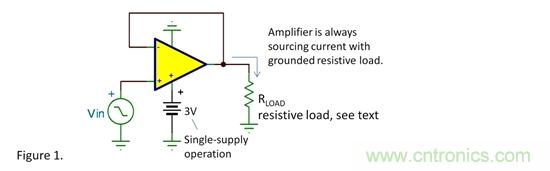

在這種規格狀態下，在輸出靠近接地時，放大器必須通過負載電阻器吸取電流。它反映了放大器測試的方法，其確保它能夠正確地輸出和吸取電流。這是測試和規定放大器的一種明智、保守的方法，但它卻不是連接你的負載的方法。假設你的負載如圖1所示連接接地。負載電阻器實際幫助下拉輸出至接地，而吸取電流也無需放大器。

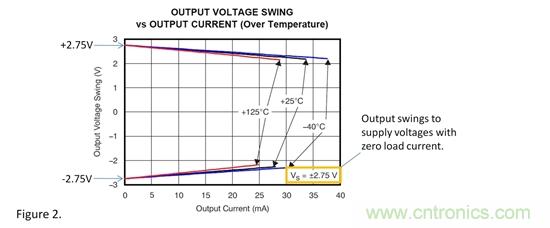

在這種狀態下，大多數CMOS運算放大器的擺動均可非常接近接地—小于1到2毫伏。規格可能并沒有重點說明這種能力，但其已顯示在圖中。圖2表明，輸出電壓擺動與輸出電流相關。該圖可能受益于高精度，但你會看到在進行這種測試時輸出電壓與具體的電壓軌相交，即±2.75V。單電源工作時，V-電源等于0V。

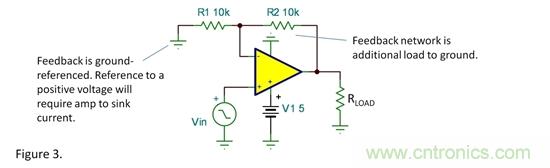

現在，我需要增加一些附加條件。注意，在圖3中，反饋網絡參考接地。你需要考慮放大器負載的所有源，不僅僅只是RL。在這種情況下，R1 + R2為同RL并聯的有效附加接地參考負載。但是，如果R1參考正電壓，則輸出接近0V時需要放大器來吸取來自反饋網絡的電流，并且輸出擺動無法非常接近接地。
另一個附加條件。在同一塊電路中，如果增益增高，則輸入偏置電壓可能會使你的輸出擺動變小。例如，G=20時，如果輸入為+1mV運算放大器的偏置電壓，零輸入將產生20mV輸出。這不是由于輸出擺動限制，而是偏置電壓問題。當然，小負輸入電壓可帶來極為接近0V的輸出，但你的電路絕不會有負輸入電壓。
再次—反應式負載AC信號或許是一個例外。負載電流和電壓與反應式負載不同相，因此輸出電壓接近接地時可能要求放大器來吸取電流。
最后—我們談的是CMOS運算放大器。雙極（BJT）運算放大器擺動無法如此接近接地。
低壓、電池供電型電路具有挑戰性，因為我們好像始終都在努力最大化電壓擺動。較好地理解運算放大器的性能以后，你才能擠出更多的輸出擺動，以接近接地。
