線性調節器和開關模式電源的基本概念

發布時間:2020-10-01 來源:ADI公司Henry J. Zhang 責任編輯:wenwei

【導讀】本文介紹線性穩壓器和開關模式電源(SMPS)的基本概念。主要面向不太熟悉電源設計和選擇的系統工程師。還介紹了線性穩壓器和SMPS的基本工作原理并討論了每個解決方案的優缺點。此外,以降壓轉換器為例進一步說明了開關穩壓器的設計考慮因素。

簡介

當今的電子系統設計需要越來越多的供電軌和供電解決方案,負載范圍從備用電源的幾mA到ASIC穩壓器的100A以上不等。為目標應用選擇合適的解決方案并滿足指定的性能要求至關重要,如高效率、緊密印刷電路板(PCB)空間、準確的輸出電壓調節、快速瞬態響應、低解決方案成本等。對于許多可能沒有強大電源技術背景的系統設計者來說,電源管理設計工作變得越來越頻繁,越來越具有挑戰性。

電源轉換器從給定輸入電源為負載生成輸出電壓和電流。它需要在穩態和瞬態條件下滿足負載電壓或電流調節要求。還必須在組件出現故障時保護負載和系統。根據具體應用,設計人員可選擇線性穩壓器(LR)或開關模式電源(SMPS)解決方案。為了更好地選擇解決方案,設計人員必須熟悉各種方法的優點、缺點和設計考慮因素。

本文重點關注非隔離電源應用,并介紹其操作和設計基礎知識。

線性穩壓器

線性穩壓器的工作原理

我們先來舉個簡單的例子。在嵌入式系統中,前端電源提供一個12V總線供電軌。而在系統板上,運算放大器需要3.3V供電電壓。產生3.3V電壓最簡單的方式是對12V總線使用電阻分壓器,如圖1所示。效果好嗎?答案通常是否定的。在不同的工作條件下,運算放大器的VCC引腳電流可能有所不同。如果使用固定電阻分壓器,IC VCC電壓會隨著負載的不同而不同。而且,12V總線輸入可能調節不佳。同一系統中可能有多個其他負載共用12V供電軌。由于總線阻抗,12V總線電壓隨總線負載條件而變化。因此,電阻分壓器無法向運算放大器提供經過調節的3.3V電壓,來確保正常運行。因此,需要專用電壓調節環路。如圖2所示,反饋環路需要調節頂部電阻R1值,以便在VCC上動態調節3.3V。

線性調節器和開關模式電源的基本概念
圖1.電阻分壓器從12V總線輸入生成3.3VDC

線性調節器和開關模式電源的基本概念
圖2.反饋環路調整串聯電阻R1值以調節3.3V

使用線性穩壓器可實現這種可變電阻,如圖3所示。線性穩壓器以線性模式操作雙極性或場效應功率晶體管(FET)。因此,晶體管作為可變電阻與輸出負載串聯。為建立反饋環路,從概念上講,誤差放大器通過采樣電阻網絡RA和RB檢測直流輸出電壓,然后將反饋電壓VFB與基準電壓VREF進行比較。誤差放大器輸出電壓通過電流放大器驅動串聯功率晶體管的基極。當輸入VBUS電壓減小或負載電流增大時,VCC輸出電壓下降。反饋電壓VFB也下降。因此,反饋誤差放大器和電流放大器產生更多的電流饋入晶體管Q1的基極。這就減少了壓降VCE,而恢復VCC輸出電壓,使VFB等于VREF。而另一方面,如果VCC輸出電壓增加,負反饋電路也會增加VCE,確保精確調節3.3V輸出。總而言之,VO的任何變化都會被線性穩壓器晶體管的VCE電壓吸收。因此,輸出電壓VCC始終保持恒定,并得到良好的調節。

線性調節器和開關模式電源的基本概念
圖3.線性穩壓器實現可變電阻以調節輸出電壓

為何使用線性穩壓器?

很長一段時間以來,線性穩壓器一直廣泛應用于工業領域。在開關模式電源自20世紀60年代問世普及之前,線性穩壓器始終是電源行業的基礎元件。即便是今天,線性穩壓器仍然廣泛應用于各種應用領域。

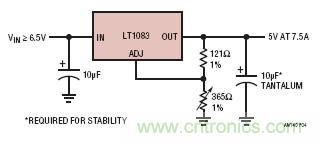

除了使用簡單,線性穩壓器還具有其他性能優勢。電源管理供應商開發了許多集成式線性穩壓器。典型的集成式線性穩壓器僅需VIN、VOUT、FB和可選GND引腳。圖4顯示了20多年前ADI公司開發的典型3引腳線性穩壓器LT1083。僅需1個輸入電容、1個輸出電容和2個反饋電阻即可設置輸出電壓。幾乎任何電氣工程師都可以使用這些簡單的線性穩壓器來設計電源。

線性調節器和開關模式電源的基本概念
圖4.集成式線性穩壓器示例:只有3個引腳的7.5A線性穩壓器

一個缺點——線性穩壓器非常耗電

使用線性穩壓器的一個主要缺點是其串聯晶體管Q1在線性模式下工作的功耗過高。如前所述,線性穩壓器晶體管從概念上講是一個可變電阻。由于所有負載電流都必須通過串聯晶體管,其功耗為PLoss = (VIN – VO) •IO。在這種情況下,線性穩壓器的效率可通過以下公式快速估算:

線性調節器和開關模式電源的基本概念

因此,在圖1的示例中,當輸入為12V,輸出為3.3V時,線性穩壓器效率只有27.5%。在該例中,72.5%的輸入功率被浪費,并在穩壓器中產生熱量。這意味著,晶體管必須具有散熱能力,以便在最大VIN和滿負載的最壞情況下處理功耗和散熱問題。因此,線性穩壓器及其散熱器的尺寸可能很大,特別是當VO比VIN小很多時。圖5顯示線性穩壓器的最大效率與VO/VIN比率成正比。

線性調節器和開關模式電源的基本概念
圖5.最大線性穩壓器效率與VO/VIN比率

另一方面,如果VO接近VIN,則線性穩壓器的效率很高。但是,線性穩壓器(LR)還有一個限制,即VIN和VO之間的最小電壓差。LR中的晶體管必須在線性模式下工作。因此,雙極性晶體管的集電極到發射極或FET的漏極到源極之間需要一定程度的最小壓降。如果VO太接近VIN,LR可能就無法調節輸出電壓。能夠以低裕量(VIN – VO)工作的線性穩壓器稱為低壓差穩壓器(LDO)。

很明顯,線性穩壓器或LDO只能提供降壓DC/DC轉換。在需要VO電壓比VIN電壓高,或需要從正VIN電壓獲得負VO電壓的應用中,線性穩壓器顯然不起作用。

均流線性穩壓器實現高功率[8]

對于需要更多功率的應用,必須將穩壓器單獨安裝在散熱器上以便散熱。在全表面貼裝系統中,這種做法不可行,因此功耗限制(例如1W)會限制輸出電流。遺憾的是,要直接并聯線性穩壓器來分散產生的熱量并不容易。

用精密電流源替換圖3所示的基準電壓,能夠直接并聯線性穩壓器以分散電流負載,由此分散IC上消散的熱量。這樣就能夠在高輸出電流、全表面貼裝應用中使用線性穩壓器,在這些應用中,電路板上的任何一個點都只能消散有限的熱量。

ADI公司的LT3080是首個可調線性穩壓器,可并聯使用以增加電流。如圖6所示,其精密零TC 10µA內部電流源連接到運算放大器的非反相輸入。通過使用外部單電壓設置電阻RSET,可將線性穩壓器的輸出電壓從0V調節到(VIN – VDROPOUT)。

線性調節器和開關模式電源的基本概念
圖6.具有精密電流源基準的單電阻設置LDO LT3080

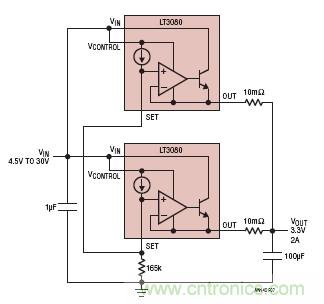

圖7顯示了并聯LT3080實現均流有多簡單。只需將LT3080的SET引腳連接在一起,兩個穩壓器的基準電壓就相同。由于運算放大器經過精密調整,調整引腳和輸出之間的失調電壓小于2mV。在這種情況下,只需10mΩ鎮流電阻(小型外部電阻和PCB走線電阻之和)即可平衡負載電流,且均流超過80%。還需要更多功率?并聯5到10個設備也是合理的。


線性調節器和開關模式電源的基本概念
圖7.并聯兩個LT3080線性穩壓器以增加輸出電流

更適合使用線性穩壓器的應用

在許多應用中,線性穩壓器或LDO可提供出色的開關電源解決方案,包括:

1.    簡單/低成本解決方案:線性穩壓器或LDO解決方案簡單易用,特別適用于熱應力不太重要的具有低輸出電流的低功耗應用。無需使用外部電源電感。

2.    低噪聲/低紋波應用:對于噪聲敏感型應用,如通信和射頻器件,盡可能減少電源噪聲非常重要。線性穩壓器的輸出電壓紋波很低,因?yàn)椴粫?huì)頻繁開關元件,但帶寬很高。因此,幾乎沒有EMI問題。一些特殊的LDO(如ADI LT1761 LDO系列)在輸出端的噪聲電壓低至20μVRMS。SMPS幾乎無法達到這種低噪聲電平。即使采用極低ESR電容,SMPS通常也有1mV輸出紋波。

3.    快速瞬態應用:線性穩壓器反饋環路通常在內部,因此無需外部補償。一般來說,線性穩壓器的控制環路帶寬比SMPS更寬,瞬態響應更快。

4.    低壓差應用:對于輸出電壓接近輸入電壓的應用,LDO可能比SMPS更高效。還有超低壓差LDO (VLDO),如ADI LTC1844、LT3020和LTC3025,其壓差為20mV至90mV,電流高達150mA。最小輸入電壓可低至0.9V。由于LR中沒有交流開關損耗,因此LR或LDO的輕負載效率類似于其滿負載效率。由于交流開關損耗,SMPS通常具有更低的輕負載效率。在輕負載效率同樣重要的電池供電應用中,LDO提供的解決方案比SMPS更好。

綜上所述,設計人員使用線性穩壓器或LDO是因?yàn)樗鼈兒?jiǎn)單、噪聲低、成本低、易于使用并提供快速瞬態響應。如果VO接近VIN,LDO可能比SMPS更高效。

[未完待續]

參考資料

 [1] V. Vorperian,“對使用PWM開關模式的PWM轉換器的簡化分析:第I部分和第II部分”,IEEE Transactions on Aerospace and Electronic Systems,1990年3月,第26卷,第2期。

 [2] R. B. Ridley, B. H. Cho, F. C. Lee,“對多環路控制開關穩壓器的環路增益的分析和解讀”,IEEE Transactions on Power Electronics,第489-498頁,1988年10月。

 [3] H. Zhang,“開關模式電源的模型和回路補償設計”,凌力爾特應用筆記AN149,2015年。

 [4] H. Dean Venable,“控制系統的最佳反饋放大器設計”,Venable技術文獻。

 [5] H. Zhang,“使用LTpowerCAD設計工具分五個簡單的步驟設計電源”,凌力爾特應用筆記AN158,2015年。

 [6] www.linear.com/LTpowerCAD上的LTpowerCAD™設計工具。

 [7] H. Zhang,“非隔離式開關電源的PCB布局考慮因素”,凌力爾特公司的應用筆記136,2012年。

 [8] R. Dobbkin,“低壓差穩壓器可直接并聯以散熱”,LT Journal of Analog Innovation,2007年10月。

 [9] C. Kueck,“電源布局和EMI”,凌力爾特應用筆記AN139,2013年。

 [10] M. Subramanian、T. Nguyen和T. Phillips,“高電流電源低于毫歐的DCR電流檢測和精確多相均流”,LT Journal,2013年1月。

 [11] B. Abesingha,“快速精確的降壓DC-DC控制器在2MHz下直接將24V轉換為1.8V”,LT Journal,2011年10月。

 [12] T. Bjorklund,“高效率4開關降壓-升壓控制器提供精確輸出限流值”,凌力爾特設計筆記499。

 [13] J. Sun、S. Young和H. Zhang,“µModule穩壓器適合15mm × 15mm × 2.8mm、4.5V-36Vin至0.8V-34V VOUT的(接近)完整降壓-升壓解決方案”,LT Journal,2009年3月。
