【導讀】Molex推出的M12 x-coding交叉屏蔽形式連接器和插座達到Cat 6A以太網速率，適用于嚴苛工作負載應用中的高速數據傳送。緊湊型密封式Micro-Change連接器系統具有完整的360度屏蔽設計，出色的性能和傳輸可靠性非常適用嚴苛的環境。
全球領先的全套互連產品供應商Molex公司推出功能強大的Brad Micro-Change M12 Cat6A連接器系統，設計用于嚴苛環境中的視覺系統和其它高速數據傳輸應用。高針腳密度 (high-pin-density) 的Micro-Change連接器系統，符合用于高達10Gbps的高速以太網信號完整性的TIA和 ISO/IEC Cat 6A規范，并具有創新的x-coding交叉屏蔽 (cross-shielding)設計(符合IEC 61076-2-109規范)，在高達500Mhz的頻帶寬度內提供出色的性能和傳輸可靠性。

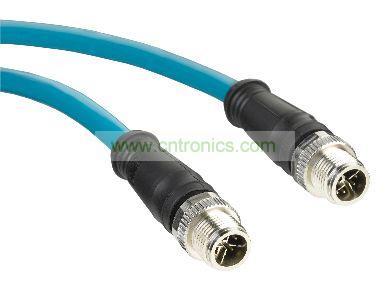

圖題：Brad Micro-Change M12 Cat6A連接器
Molex產品經理Ted Szarkowski表示：“Brad Micro-Change Cat 6A連接器經特別設計，以牢固的M12形式提供更快的以太網速率，是嚴苛的商業和工業應用中高速數據傳輸?shù)睦硐脒x擇。傳統的M12連接器僅支持最高10/100Mbps的Cat 5e以太網。無論在速率或出色的信號完整性?xún)蓚€(gè)方面，Micro-Change連接器系統都是M12外形尺寸產品的重大進步。”
緊湊型密封式Micro-Change連接器系統具有完整的360度屏蔽設計，使用4對雙絞線(twisted pair)結構。在插配時，連接器和插座的屏蔽交叉重疊在一起，實現最佳的信號性能且無信號噪聲干擾。X-coding對準實現了盲插 (blind mating)，并且嵌入式陽插針可以防止插配期間針腳損壞。Brad Micro-Change連接器系統使用標準M12螺紋連接螺母進行安裝，26 AWG電纜組件和耐腐蝕硬件確保在嚴苛的環境中具有最佳的可靠性。牢固的結構和額定IP67外部和內部O形密封圈(o-ring seal)保證了防塵和防水防護。
Brad Micro-Change連接器設計用于汽車和商用車輛，以及自動控制組件中的視頻監視攝像頭、遠程信息處理、GPS/攝像頭，能夠快速且簡單地替代工業設備中使用的12至18mm傳感器、編碼器、開關和其它I/O器件。多用途Micro-Change連接器備有2至5、8和12極IEC兼容結構、單和雙鍵槽設計、以及直的和90度插頭，同樣適用于Class 2應用。Micro-Change密封連接在包括石化、工廠自動化和商用車輛設備等高振動系統中提供了優良的EMI/RFI屏蔽性能。插座可以加工用于在以太網和控制器局域網(Controller-Area Network, CAN bus)協議中實現網絡連通性，還可用于安全的分立和模擬傳感器等無源應用。
Szarkowski補充道：“緊湊型Micro-Change連接器為高速、高信號完整性的應用實現了更小的外殼尺寸。這種連接器完全可以替代外形尺寸為M12連接器兩倍的密封型RJ-45連接器。”
