針對行動裝置、平板計算機，甚至新一代的Win8觸控平板計算機，這些以行動應用為主的設計方案，大多朝向接口簡化、重量輕量化、厚度極致薄化的設計方向持續努力改善，而透過規格的差距來拉大與競爭產品的技術印象差距，象是Apple推出的MBA極致薄化設計方案，與iPad系列產品持續壓縮的產品厚度，光在產品的重量、厚度等規格面的差異，就能產生相當大的產品科技印象加分效果。

以行動裝置的設計方案為例，以往在設計方案中，為了因應使用者不同使用情境的需求，例如，在客廳、會議室想把屏幕畫面投射到大型屏幕檢視，或是在辦公桌需要連接額外的擴充周邊，或是在車上需連接車用充電器或其它車上配備...等應用情境需求，通常產品經理會在設計規格上要求需要有視訊接口、數據傳輸接口、充電器接口...等實體接口。

 行動裝置外設接口因應趨勢 持續減少、集成

但有了產品具體要求，系統工程師必須具體化進行接口方案選擇，簡單的作法是將目前行動裝置的主流接口一一加入設計方案，但這些接口的連接器都有一定程度的厚度、寬度與重量，當終端設計加了更多連接接口，雖產品可因應不同使用情境均可滿足用戶的多元連接需求，但實際上也會因此讓終端設備的最終設計成果變得過厚、過重，同時讓終端產品與競品同臺比較時，會顯得象是上一世紀的過時產品。

而且，實體連接接口過多，也會讓產品的外觀工業設計出現困擾，因?yàn)楦魇竭B接器的裝設勢必需要在設備外殼上破孔來進行設置，而破孔會影響整體裝置外型設計的整體性，讓產品外觀的美觀程度受到影響，即便產品有極佳的工業設計，也會因?yàn)檫^多的開孔使得完善的外觀設計變得不美觀。

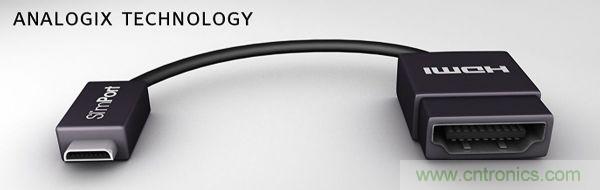

圖1：ANALOGIX的SlinPort解決方案，可以協助業者集成MyDP應用功能

也有另一種設計趨勢，是采行Multi-function的多接腳連接器，用如40~46pin的復合接腳連接器，將行動裝置的多種外接設備、接口功能通通集成在復合接腳的連接器上。這種設計方案在早期iPhone、iPad或是多數的平板計算機，大多會使用復合接腳的設計方案，但復合接腳設計方案會使得裝置在外接設備時需要透過一個轉接盒、或訊號轉換線，才能完成行動裝置連接設備的需求，這也會讓用戶在設備投資的成本增加，加上這種復合型連接器的pin-to-pin define大多不同，這也會造成使用者若身邊有多項應用裝置，可能必須自行購買各式特殊規格的傳輸線材，也會造成使用困擾。

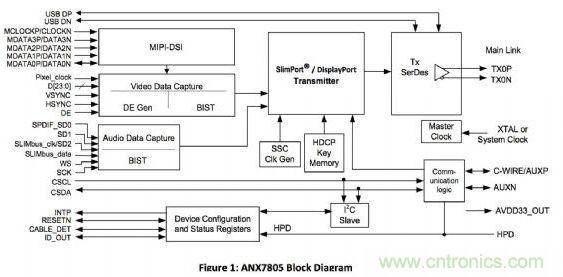

圖2：ANALOGIX的ANX7805解決方案，可以在行動裝置上快速集成MyDP功能擴充與集成

目前的趨勢是利用當前最通行的USB接口，來取代現有多元發展的各式外接連接線材的連接器設計規格，透過訊號集成與處理芯片，來區隔或分離所需的對應訊號出來，達到使用相同的USB基礎接口、卻能以單一接口同時多種訊號進行傳輸，甚至發展同一種規范下的共享連接線設計，讓用戶對外接連接線或視訊傳輸線的投資不致于造成重復與浪費。

[page]
 MyDP、MHL、USB 3.0競爭行動裝置應用接口

目前針對行動裝置需求提出的復用型傳輸接口標準相當多，較熱門的有MHL(Mobile High-Definition Link)、MyDP(Mobility DisplayPort)、USB 3.0、Lightning Bolt...等接口技術，其中AMD提出的Lightning Bolt目前市面上仍未有實體產品推出，是否能被大量采行，仍須持續觀察，而已經有大量使用的復用行動接口標準，以MHL較為熱門，象是Samsung、LG等跨足行動裝置、視聽家電的業者，早已推出MHL接口支持的應用產品。

至于MyDP、USB 3.0接口，前者為基于Display Port接口的行動應用接口，后者為發展USB接口同時進行視訊資料傳輸發展。對于MyDP來說，發展行動版本的Display Port似乎在環境的助力較多，因?yàn)镈isplay Port相關應用因免接口授權費用，周邊業者樂于在視聽產品進行Display Port視訊接口的集成設計；反而是USB 3.0的視訊傳輸解決方案，目前在成本仍相對其它接口的類似方案顯得較高之下而未見大量采用。

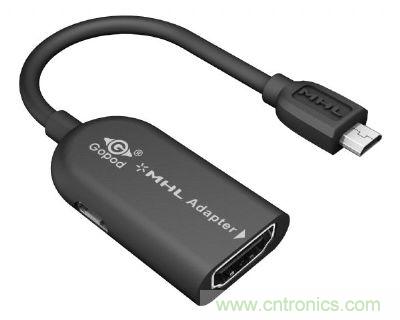

圖3：MHL擁有HDMI在消費性電子高滲透率的優勢，目前已有多家智能型手機大廠搭載相關應用支持產品

而在行動裝置、Notebook、TV間的影音傳輸需求漸增，這也讓高速傳輸接口應用領域的傳輸接口，開始朝行動化應用發展，目前最熱門的不外乎MHL、MyDP與USB 3.0三大規格陣營，而行動裝置可使用的接口區域有限，這三種接口標準勢必只能有一至兩種版本出線，為了搶占行動裝置的唯一接口規格，三方技術陣營已在行動應用市場積極卡位競爭。

針對現有智能型手機、平板計算機產品應用，大多僅使用基于USB 2.0接口的Micro USB接口標準，由于受限USB 2.0接口的電氣規格極限，基于Micro USB的實體接口連接器設計可能會遭遇到在發展高畫質(HD)數碼內容、3D視頻應用時的接口限制，因?yàn)镠D與3D應用均需大量的數碼內容傳輸，僅有480Mbps傳輸上限的USB 2.0接口傳輸基礎，可能會遭遇使用與功能開發的瓶頸。

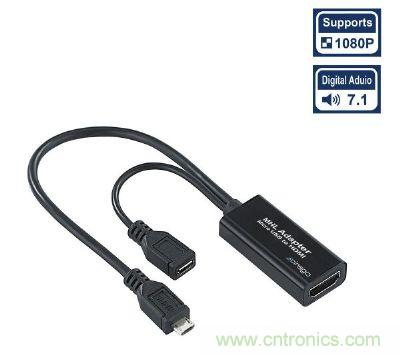

圖4：因應行動裝置的使用情境需求，MHL設計可在傳送視訊的同時，在同一線材進行裝置的充電應用

而基于HDMI(High Definition Multimedia Interface)陣營的MHL接口標準，是發展高速復合應用接口的先驅，相關應用已在市售商品、家電上看得到。不讓HDMI陣營專美于前，VESA(Video Electronics Standards Association)視訊電子標準協會也在MWS(Mobile World Congress)提出與MHL直接競爭之MyDP接口標準。USB 3.0、MHL、MyDP接口標準形成行動裝置三大接口競爭態勢。

基本上，在發展如HD、3D視訊傳輸應用，USB 3.0挾先進接口技術優勢，應為投入高階應用發展的最佳地位，即便MHL目前已有大量行動裝置、智能型手機導入量產應用，但在USB-IF(USB Implementers'''' Forum)釋出Micro USB 3.0連接接口與電氣規格協定后，由于USB 3.0的傳輸效能余裕，可輕松因應高速資料／影像傳輸優勢，極可能在智能型行動裝置應用有機會形成后來居上的局面，反而是現有兼容于Micro USB 2.0連接接口的MHL、MyDP，可能會因基于USB 2.0的極速480Mbps傳輸限制，令其發展大幅受限。

若以目前行動裝置的主流內置儲存空間16GB為例，以基于USB 2.0的MHL、MyDP接口來進行傳輸，約需要9~10分鐘才能完成，反之，若采行行動版的USB 2.0進行傳輸，則只需要1分鐘上下就能完成傳輸！尤其是USB 3.0進一步提升至5Gbps傳輸速度時，對于未來行動裝置傳送巨量資料的應用需求，將更游刃有余。

[page]
MHL具HDMI高滲透率優勢 MyDP免授權有成本吸引力

另一方面，在HDMI具穩定使用優勢的MHL行動應用，即便目前現況可能受限于USB 2.0接口限制，但市場應用仍相當熱門，因?yàn)槠湓诿鎸DMI家電應用普及的狀況下，在發展行動視訊、信息傳輸復合應用時，則有更大的接口兼容使用優勢。

MHL為專攻行動影音連結應用情境的創新技術，透過MHL可以讓行動裝置輸出達1,080P、60Hz畫面更新率之Full HD視訊，影音內容可以同步轉投射到大型電視播放，而MHL本身也兼具裝置充電功能。加上HDMI已在消費性電子市場達到幾乎100%滲透率，筆記本電腦的應用滲透率也有逐漸攀升現象，這些對MHL發展行動裝置應用市場，均有相當程度的助益，并有助于發展行動裝置、電視、筆記本間的無縫影音串流應用情境產品支持。

圖5：目前已有三星、LG等知名家電業者，推出支持MHL接口功能的大型LCD TV、屏幕產品

Display Port陣營也不甘示弱，推出MyDP接口標準搶攻行動裝置應用市場。MyDP投入市場雖起步較慢，相關設計尚未成形，預期MyDP產品仍需一些時間才能開拓行動裝置應用市場。但實際上MyDP接口技術聲勢正逐漸增溫！目前Qualcomm與Texas Instruments確定在2013將DisplayPort內建于行動應用處理器中，透過核心芯片的直接集成，可望以跳躍性的增長吸引行動裝置開發業者轉向發展MyDP連接技術發展，同時也能帶動周邊裝置與連接器配件需求增加。

圖6：MyDP可利用現成的USB接口基礎，進行高畫質4KX2K的極高清視訊傳輸

Analogix亦發布首款MyDP轉換HDMI的橋接器解決方案，以MyDP接口技術為基礎，也將投入以MyDP為核心設計之連接器、擴充基座、傳輸線...等手機配件。例如，Analogix發展的SilmPort系列解決方案，已可提供MyDP、HDMI、VGA、DVI多元視訊接口的連接功能！尤其是MyDP接口標準在規劃釋出時以4K×2K/60fps為其視訊支持規格之列，等于是把現有最高等級的視訊傳輸應用均納入MyDP接口應用標準中，加上MyDP不用如同MHL需支付接口授權費用，預料也可能逐步形成下一代行動裝置在超高畫質電視連結方案的重要選項之一。
