【導讀】在日常工作過程中，難免會遇到電路板，出現各種各樣的故障，但是你知道怎么去維修嗎？手頭上拿到一塊板子，是不是感覺束手無策？接下來，小編帶你學習如何檢測線路板上的各種常用元器件，教會你快速上手電子產品的調試與維修。
在日常工作過程中，難免會遇到電路板，出現各種各樣的故障，但是你知道怎么去維修嗎？手頭上拿到一塊板子，是不是感覺束手無策？接下來，小編帶你學習如何檢測線路板上的各種常用元器件，教會你快速上手電子產品的調試與維修。

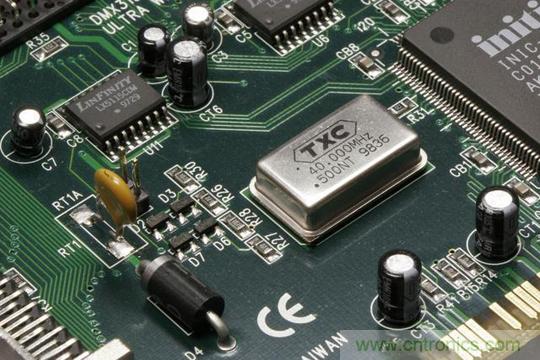

PCB電路板
檢測二極管好壞的辦法：
1、普通二極管的檢測：（包括檢波二極管、整流二極管、阻尼二極管、開關二極管、續流二極管）是由一個PN結構成的半導體器件，具有單向?qū)щ娞匦浴Ｍㄟ^(guò)用萬用表檢測其正、反向電阻值，可以判別出二極管的電極，還可估測出二極管是否損壞。

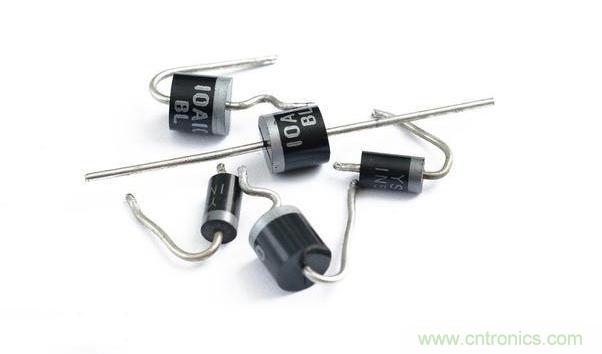

普通二極管
2、穩壓二極管的檢測：將兆歐表正端與穩壓二極管的負極相接，兆歐表的負端與穩壓二極管的正極相接后，按規定勻速搖動兆歐表手柄，同時用萬用表監測穩壓二極管兩端電壓值（萬用表的電壓檔應視穩定電壓值的大小而定），待萬用表的指示電壓指示穩定時，此電壓值便是穩壓二極管的穩定電壓值。若測量穩壓二極管的穩定電壓值忽高忽低，則說明該二極管的性不穩定。

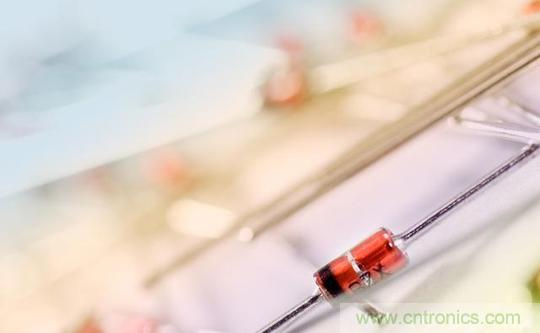

穩壓二極管
3、雙向觸發二極管的檢測：正、反向電阻值的測量 用萬用表R×1k或R×10k檔，測量雙向觸發二極管正、反向電阻值。正常時其正、反向電阻值均應為無窮大。若測得正、反向電阻值均很小或?yàn)?，則說明該二極管已擊穿損壞。

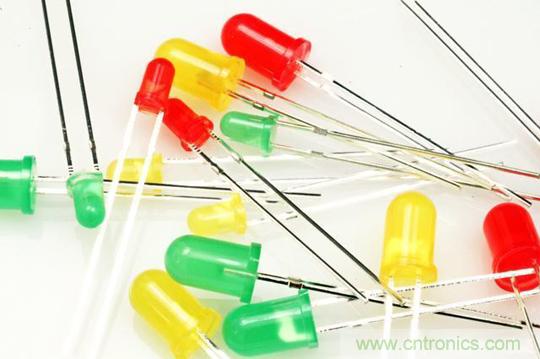

發光二極管
4、發光二極管的檢測：用萬用表R×1k檔測量發光二極管的正、反向電阻值，則會發現其正、反向電阻值均接近∞（無窮大），這是因?yàn)榘l(fā)光二極管的正向壓降大于1.6V（高于萬用表R×1k檔內電池的電壓值1.5V）的緣故。用萬用表的R×10k檔對一只220μF/25V電解電容器充電（黑表筆接電容器正極，紅表筆接電容器負極），再將充電后的電容器正極接發光二極管正極、電容器負極接發光二極管負極，若發光二極管有很亮的閃光，則說明該發光二極管完好。
檢測三極管好壞：
用指針式萬用表測一般三極管，可將三極管看成兩個“首首”相連或“尾尾”相連的二極管來看待，若“首”為正極“尾”為負極，則前者為PNP型，后者為NPN型。會測二極管就能判斷三機管的好壞了，二極管怎么測？用兩表筆分別接二極管兩端，分別測得兩個阻值，一個為幾K至幾十K,另一個應為無窮大。這基本就是好的。

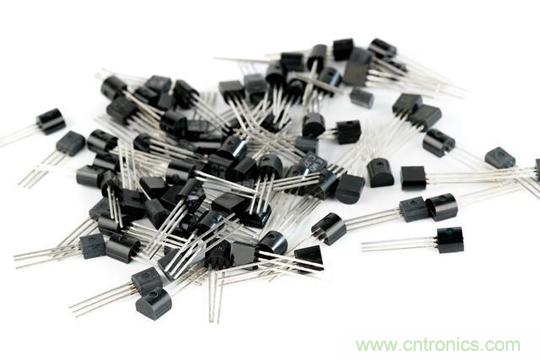

普通三極管
R*1千歐檔測集電結和發射結的正反向電阻，一般硅管幾百千歐，鍺管幾千歐，若為0或很小，則已擊穿，擊穿故障主要是c極和e極之間，若為無窮大，則開路，三極間都有可能 。
檢測MOS管的好壞：
方法一、萬用表檢測MOS管好壞的簡便方法
1.用黑表筆接在D極上，紅表筆接在S極上，一般有一個500-600的阻值
2.在黑表筆不動的前提下，用紅表筆點一下G極，然后再用紅表筆測S極，就會出現導通
3.紅表筆接D極，黑表筆點一下G極后再接S極，測得的阻值和1測的是一樣的則說明MOS管工作正常
場效應管
方法二、萬用表檢測MOS管好壞的簡便方法
1、把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無窮大。如果有阻值沒被測MOS管有漏電現象。
2、用一只100KΩ－200KΩ的電阻連在柵極和源極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，由于電場產生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。
3、把連接?xùn)艠O和源極的電阻移開，萬用表紅黑筆不變，如果移開電阻后表針慢慢逐步退回到高阻或無窮大，則MOS管漏電，不變則完好。
4、然后一根導線把MOS管的柵極和源極連接起來，如果指針立即返回?zé)o窮大，則MOS完好。
如何檢測電阻的好壞：
萬用表?yè)艿竭m當?shù)碾娮铏n位，電阻單獨放置于絕緣物上，以測棒穩固接觸電阻兩端，讀取電阻值，如在標示組值與誤差范圍內，則為正常。

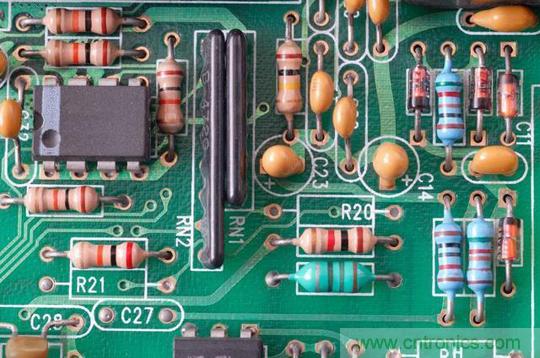

電阻
測量時電阻兩端導體與測棒金屬部分不得與任何電路或?qū)w(包括手或人體)接觸，以免干擾測試而生錯誤數值。如使用測試夾，電阻也可懸空。
如何檢測電容的好壞：
具體方法如下：
1、將電容器與電源接通，如果接通的瞬間萬用表的指針不擺動，則說明電容器失效或斷路。若表針一直指示電源電壓，但是卻不作擺動，表明電容器已短路。若表針擺動正常，但不返回零位，說明電容器有漏電現象。因?yàn)樗甘镜碾妷簲?shù)值越高，表明漏電量越大。
電容
2、測量容量小的電容器所用的輔助直流電壓不能超過被測電容器的耐壓，以免因測量而造成電容器擊穿損壞。要想準確測量電容器的容量，需要采用電容電橋或Q表。上述的簡易檢測方法，只能粗略判斷壓力表電容器的好壞。

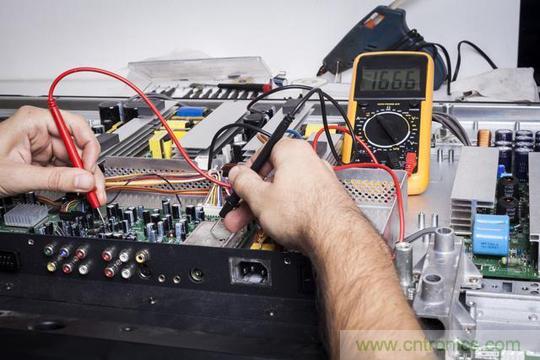

檢測電容
3、容量大的固定電容器可用萬用表的電阻檔(R×1000)測量電容器兩電極，看表針的擺動情況，擺幅越大，表明電容器的電容量越大。若測試棒一直碰觸電容器引線，表針應指在∞附近，否則，表明該電容器有漏電現象，其電阻值越小，說明漏電量越大，則電容器質量越差。

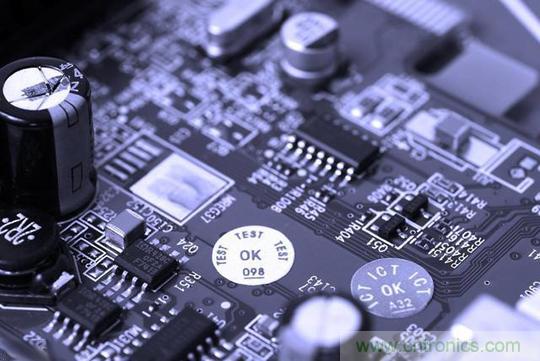

線路板上的電容
4、在檢查電容器的好壞時， 對耐壓較低的電解電容器，電阻檔應放在R×100或 R×1K檔，把紅表筆接電容器的負端，黑表筆接正端，這時萬用表指針將擺動，然后恢復到零位或零位附近，這樣說明電解電容器的質量是合格的。電解電容器的容量越大，充電時間越長，指針擺動得也越慢。
如何檢測電位器的好壞：
很簡單，用萬用表的電阻檔，測量外側的兩只引腳之電阻值應為電位器的標定最大電阻。然后測量中間的一只引腳與外側的任意一只引腳間的阻值，并全行程調節電位器，同時觀察電阻值變化，其變化應呈線性，無跳變。并且最小及最大阻值應與其銘牌標定相符！

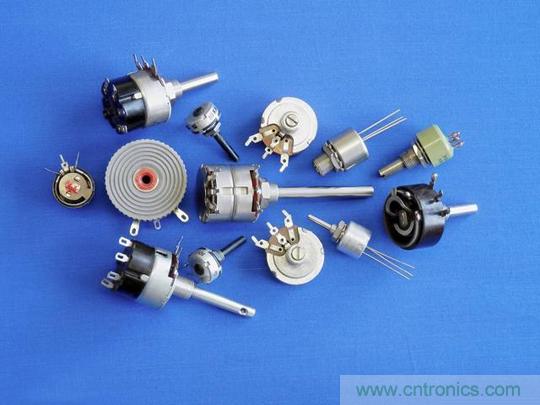

電位器
電位器引腳:1,2,3.買來的電位器有個總阻值,拿萬用表接1,3總阻就是電位器阻值,一般總阻正負偏差5%,10%左右.不同電位器偏差不一樣.然后接1,2或2,3腳隨之旋轉電位器軸電位器會產生從起始電阻到最大電阻的變化。
