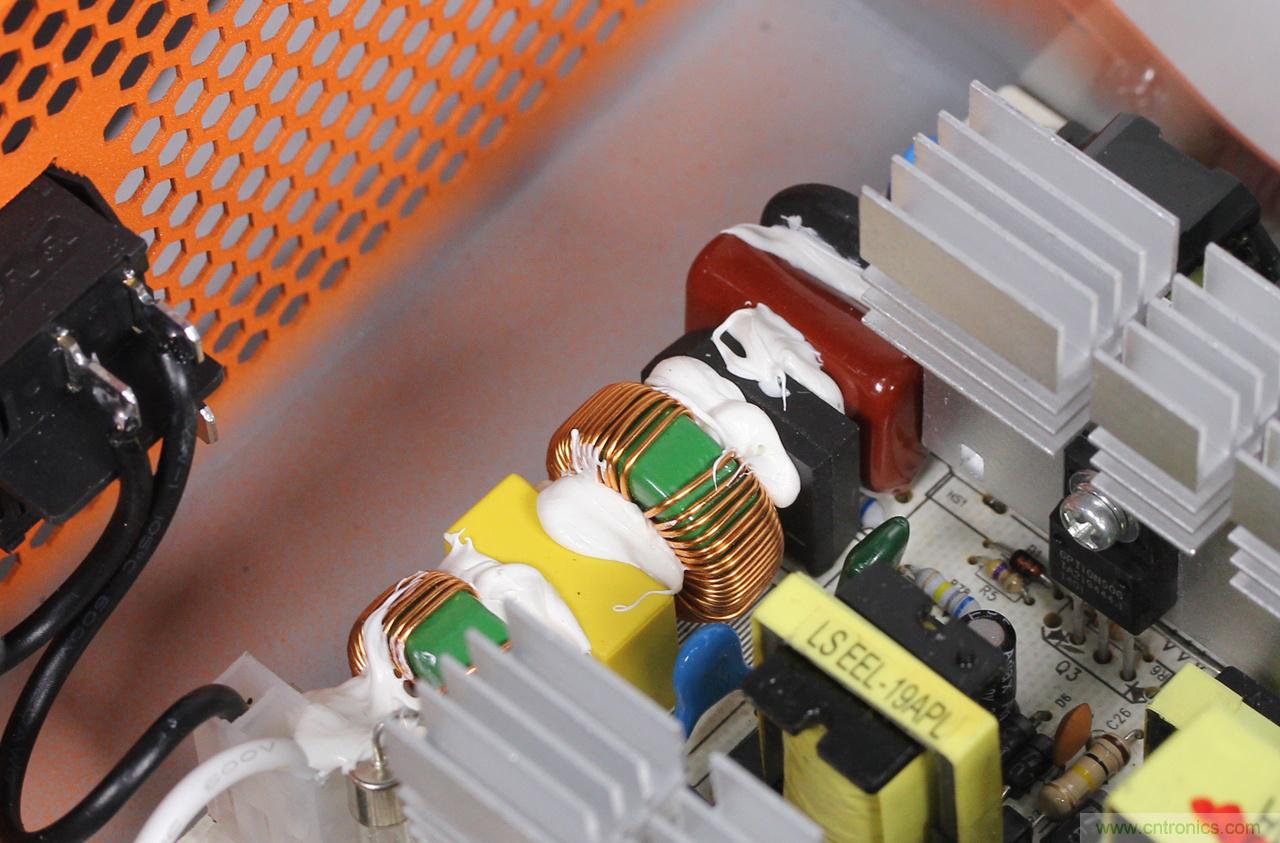

電容器在電子電路中幾乎是不可缺少的儲能元件,它具有隔斷直流、連通交流、阻止低頻的特性。廣泛應用在耦合、隔直、旁路、濾波、調諧、能量轉換和自動控制等電路中。熟悉電容器在不同電路中的名稱意義,有助于我們讀懂電子電路圖。
1.濾波電容:它接在直流電源的正、負極之間,以濾除直流電源中不需要的交流成分,使直流電平滑。一般常采用大容量的電解電容器,也可以在電路中同時并接其他類型的小容量電容以濾除高頻交流電。
2.退耦電容: 并接于放大電路的電源正、負極之間,防止由電源內阻形成的正反饋而引起的寄生振蕩。
3.旁路電容: 在交、直流信號的電路中,將電容并接在電阻兩端或由電路的某點跨接到公共電位上,為交流信號或脈沖信號設置一條通路,避免交流信號成分因通過電阻產生壓降衰減。
4.耦合電容: 在交流信號處理電路中,用于連接信號源和信號處理電路或者作兩放大器的級間連接,用以隔斷直流,讓交流信號或脈沖信號通過,使前后級放大電路的直流工作點互不影響。
5.調諧電容: 連接在諧振電路的振蕩線圈兩端,起到選擇振蕩頻率的作用。
6.襯墊電容: 與諧振電路主電容串聯的輔助性電容,調整它可使振蕩信號頻率范圍變小,并能顯著地提高低頻端的振蕩頻率。適當地選定襯墊電容的容量,可以將低端頻率曲線向上提升,接近于理想頻率跟蹤曲線。
7.補償電容: 它是與諧振電路主電容并聯的輔助性電容,調整該電容能使振蕩信號頻率范圍擴大。
8.中和電容: 并接在三極管放大器的基極與發射極之間,構成負反饋網絡,以抑制三極管極間電容造成的自激振蕩。
9.穩頻電容: 在振蕩電路中,起穩定振蕩頻率的作用。
10.定時電容: 在RC時間常數電路中與電阻R串聯,共同決定充放電時間長短的電容。
11.加速電容: 接在振蕩器反饋電路中,使正反饋過程加速,提高振蕩信號的幅度。
12.縮短電容: 在UHF高頻頭電路中,為了縮短振蕩電感器長度而串接的電容。
13.克拉潑電容: 在電容三點式振蕩電路中,與電感振蕩線圈串聯的電容,起到消除晶體管結電容對頻率穩定性影響的作用。
14.錫拉電容: 在電容三點式振蕩電路中,與電感振蕩線圈兩端并聯的電容,起到消除晶體管結電容的影響,使振蕩器在高頻端容易起振。
15.穩幅電容: 在鑒頻器中,用于穩定輸出信號的幅度。
16.預加重電容: 為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失,而設置的RC高頻分量提升網絡電容。
17.去加重電容: 為恢復原伴音信號,要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉,設置在RC網絡中的電容。
18.移相電容: 用于改變交流信號相位的電容。
19.反饋電容: 跨接于放大器的輸入與輸出端之間,使輸出信號回輸到輸入端的電容。
20.降壓限流電容: 串聯在交流電回路中,利用電容對交流電的容抗特性,對交流電進行限流,從而構成分壓電路。
21.逆程電容: 用于行掃描輸出電路,并接在行輸出管的集電極與發射極之間,以產生高壓行掃描鋸齒波逆程脈沖,其耐壓一般在1500V以上。
22.校正電容: 串接在偏轉線圈回路中,用于校正顯像管邊緣的延伸線性失真。
23.自舉升壓電容: 利用電容器的充、放電儲能特性提升電路某點的電位,使該點電位達到供電端電壓值的2倍。
24.消亮點電容: 設置在視放電路中,用于關機時消除顯像管上殘余亮點的電容。
25.軟啟動電容: 一般接在開關電源的開關管基極上,防止在開啟電源時,過大的浪涌電流或過高的峰值電壓加到開關管基極上,導致開關管損壞。
26.啟動電容: 串接在單相電動機的副繞組上,為電動機提供啟動移相交流電壓。在電動機正常運轉后與副繞組斷開。
27.運轉電容: 與單相電動機的副繞組串聯,為電動機副繞組提供移相交流電流。在電動機正常運行時,與副繞組保持串接。
