【導讀】本文介紹電壓互感器接線知識，對大家正確使用電流互感器，順利完成電器柜電氣元件裝配工作大有幫助。
電壓互感器通常與電能表、電壓表、多功能電力儀表及保護繼電器等連接、如果電壓互感器接線錯誤，會造成計量不準確、繼電保護裝置不能反映網絡中的故障而誤動或拒動。另外，電壓互感器選用不當，同樣會造成上述情況，甚至危害人員生命安全。
1、電壓互感器各端子的標志
單相電壓互感器一次側端子為U、X，二次側為u、x；三相電壓互感器一次側端子為U、V、W，二次側為u、ⅴ、w、0。電壓互感器具有首端標志u的端子應和儀表的相線端連接，末端x接地并與儀表中性線端連接。
2、電壓互感器的接線

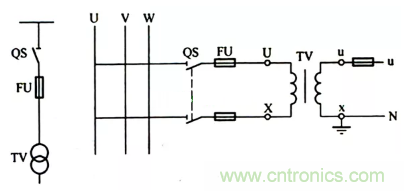

①一個單相電壓互感器的接線
一個單相電壓互感器的接線如圖1所示。供儀表、繼電器接于一個線電壓。
圖1：一個單相電壓互感器的接線

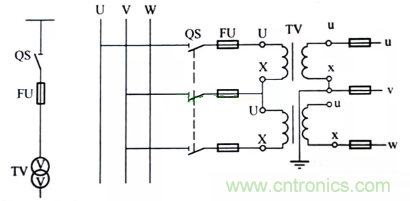

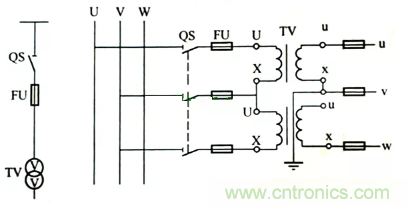

②兩個單相電壓互感器V/V接線
兩個單相電壓互感器V/V接線如圖2所示。供儀表、繼電器接于三相三線制電路的各個線電壓。它廣泛地應用在變電所、配電所6-10kV高壓配電裝置中。
圖2：兩個單相電壓互感器V/V接線
③三個單相電壓互感器Y0/Y0接線
三個單相電壓互感器Y0/Y0形如圖3所示。供電給要求線電壓的儀表、繼電器，并供給接相電壓的絕緣監視電壓表。
圖3：三個單相電壓互感器Y0/Y0接線

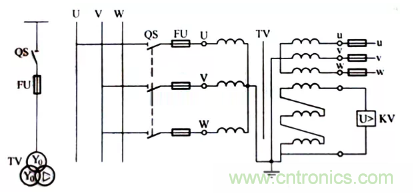

④三個單相三繞組電壓互感器或一個三相五心柱三繞組電壓互感器Y0/Y0/△(開口三角)接線
接線如圖4所示。接成Y0的二次繞組，供給需要線電壓的儀表、繼電器，以及絕緣監視電壓表；輔助二次繞組接成開口三
角形，構成零序電壓過濾器，供給監視線路絕緣的電壓繼電器。
圖4：三個單相繞組電壓互感器或一個三相五心柱三繞組電壓互感器Y0/Y0/△接線
3、電壓互感器正確接地
①電壓互感器二次回路的接地和電流互感器二次回路的接地一樣，只能在電壓互感器二次回路上一點接地，不能兩點(或多點)接地，以免形成短路。
(2)電壓互感器，幾種常見接地點的作用。電壓互感器的接地方式通常有三種:第一種是一次側中性點接地；第二種是二次側線圈接地；第三種是互感器鐵心接地。三種接地的作用不盡相同。
①一次側中性點接地
由三只單相電壓互感器組成星形接線時，其一次側中性點必須接地，如圖5所示。因為電壓互感器在系統中不僅有電壓測量作用，而且還起繼電保護的作用。
圖5：三只單相電壓互感器組成星形接線
當系統中發生單相接地故障時，系統中會出現零序電流。如果一次側中性點沒有接地，那么一次側就沒有零序電流通路，二次側開口三角形線圈兩端也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號；對于三相五柱式電壓互感器，其一次側中性點同樣要接地；由兩只單相電壓互感器組成的V-V形接線時，其一次側是不允許接地的，因為這相當于系統的一相直接接地。而應在二次中性點接地，如圖1所示。
②二次側接地
電壓互感器二次側要有一個接地點，這主要是出于安全上的考慮。當一、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地，能確保人員和設備的安全。另外，通過接地，可以給絕緣監視裝置提供相電壓。

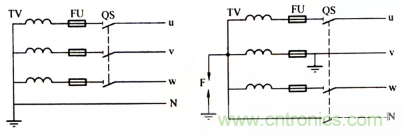

二次側的接地方式通常有中性點接地和v相接地兩種，如圖6所示。根據繼電保護等具體要求加以選用。
圖6：電壓互感器二次側的接地方式 說明：圖6(a)中性點接地；圖6(b)v相接地
采用v相接地時，中性點不能再直接接地。為了避免一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點通過一個保護間隙接地。當高壓竄到二次側時，間隙擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。
二次側接地點按規程規定，均應選在主控室保護屏經端子排接地，而在配電裝置處只設置試驗檢修時的安全接地點。
③鐵心接地
在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點，起安全保護作用。
