使用Dialog超低功耗Wi-Fi平臺簡化智能家居
發布時間:2021-07-02 來源:Dialog 責任編輯:wenwei
【導讀】智能家居的愿景是幫你把生活變得簡單,比如幫你烹飪食物、購買食材、自動清潔、早上打開窗簾輕輕喚醒你等等,但現實離這樣還有很大差距。
如今的智能家居應用采用了各種各樣的協議,對于不懂技術的消費者來說,是很難理解這些協議的。你可以去商店購買任何手機或筆記本電腦,它們肯定都可以連接到Wi-Fi網絡,但要購買智能家居設備時,你必須先確保它與你現有的設備可以結合使用。智能家居的問題在于物聯網協議的碎片化。高帶寬應用采用Wi-Fi和以太網。低功耗設備采用Zigbee和Z-wave。Zigbee還有多個版本,不同版本之間互不兼容。Z-wave是一種專有協議,將用戶和設備制造商鎖定到一個供應商。
要使用這些協議構建智能家居,你需要有一個昂貴的智能家居控制系統,以實現設備間的通信。而有的時候,即使是一些有知名度的智能家居控制系統制造商也會遇到財務困難,使得他們的用戶無法繼續正常使用產品。
所以,智能家居想要實現主流市場的采用,實在太復雜了,因?yàn)樽罱K用戶想要低成本、即插即用的智能家居設備。

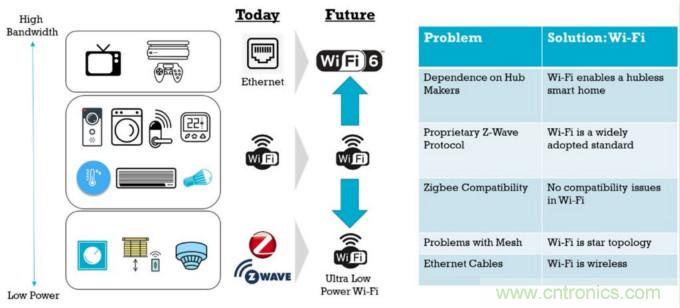

Wi-Fi:智能家居的未來
Wi-Fi將如何簡化智能家居
從歷史上看,協議碎片化的主要原因是諸如煙霧報警器和窗戶傳感器等由電池供電的設備的低功耗要求。Zigbee和Z-wave過去的功耗比Wi-Fi低,因此是這些應用的首選協議。但是,隨著超低功耗Wi-Fi芯片推向市場,情況正在改變。新型Wi-Fi芯片(如Dialog的DA16200)具有Zigbee和Z-wave的低功耗優勢,同時保持了Wi-Fi標準的簡單性、兼容性和普及性。借助Dialog的DA16200 Wi-Fi平臺,嵌入式開發人員現在可以實現一年或更長的設備電池使用壽命,包括處于行業領先水平的始終連網的IoT設備。
Dialog如何實現超低功耗Wi-Fi?
DA16200基于Dialog的專利VirtualZero™技術,是秉持著低功耗的理念從頭設計的。我們的工程師掌握了低功耗Wi-Fi的技術精髓,開發了動態電源管理(DPM)算法,該算法利用了標準Wi-Fi協議的各種功能來優化睡眠和喚醒時間。該平臺根據IoT設備制造商的應用需求提供三種睡眠模式。
● 睡眠模式1是功耗最低的工作模式,電流為0.2uA。在該模式下,芯片中的大部分功能塊都關閉,并且芯片與網絡斷開連接。SoC可以通過芯片的喚醒引腳或其數字和模擬IO由外部中斷來打開。
● 在睡眠模式2下,設備保留RTC功能,僅消耗1.8uA的電流,并確保響應外部事件或內部定時器完成而喚醒的時間少于100ms。

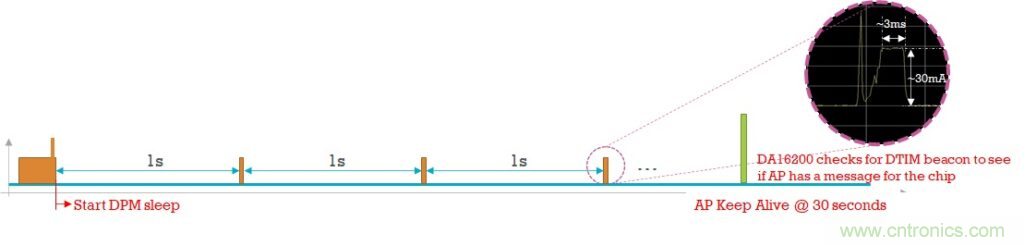

● 睡眠模式3是獨特的始終連網的Wi-Fi模式,確保在檢測到傳入的Wi-Fi數據包時喚醒時間不到2ms,同時消耗的平均電流低于50uA。在該模式下,SoC會定期檢查嵌入在802.11管理幀中的標準Traffic Indication Map(TIM)或Delivery Traffic Indication Map(DTIM)信息元素,并喚醒以開始處理正常的Wi-Fi流量,如需要時可以像任何網絡站一樣。DPM算法已經在200多個常用Wi-Fi接入點上進行了測試,確保DA??16200可在任何Wi-Fi網絡上實現低功耗性能。
DA16200 DPM技術介紹
Dialog提供低功耗Wi-Fi產品和技術,以及易于使用的開發工具和模塊,幫助開發人員實現更快的產品上市速度。開發人員無需再去處理DPM算法和電源管理的細節開發,簡化了產品的開發。廣泛使用的FreeRTOS和基于gcc的Wi-Fi開發套件有助于開發人員使用DA16200快速建立IoT設計原型。該套件結合了Wi-Fi模塊、USB接口、keys和連接器,以加快基于DA16200的設計的開發和調試。
總結
低功耗Wi-Fi技術有潛力在智能家居中取代Wi-Fi和Zigbee協議,這將消除對昂貴的智能家居控制系統的需求,并解決協議碎片化問題,從而簡化智能家居網絡。
Dialog憑借其低功耗Wi-Fi技術為智能家居市場帶來了革新。Dialog的動態電源管理算法可使IoT設備實現一年或更長的電池壽命,這使Wi-Fi成為了Zigbee和Z-wave的可行替代技術。有了這個Wi-Fi技術,最終用戶無需購買昂貴的智能家居控制系統。安裝煙霧報警器、智能門鎖、智能燈、窗戶和門傳感器、智能窗簾、和車庫門開啟器等,就像打開新購買的筆記本電腦然后輸入Wi-Fi密碼一樣簡單。
