【導讀】數字電源系統管理 (PSM) 控制器通常面向大電流負載點 (POL) 應用。較低電流應用 (具高達 6A 負載電流) 也可得益于 PSM 功能。LTC3815是一款具數字電源監視和控制功能的6A單片式同步降壓型轉換器。
LTC3815 采用一個可鎖相、接通時間受控、恒定頻率、電流模式架構，能以較小的輸出電容提供極快的負載階躍瞬態響應。另外，它還允許器件以非常低的導通時間運作，這是在高開關頻率時調節低輸出電壓所需要的，旨在盡量縮小解決方案尺寸。輸出電壓可利用單個外部電阻器在 0.4V 至 72% 的輸入電壓范圍內編程，或者采用一個外部電壓基準通過基準 (REF) 輸入引腳進行設置。工作電源電壓范圍為 2.25V 至 5.5V，從而非常適合采用 2.5V、3.3V 或 5V 輸入電壓軌工作或采用鋰離子電池工作。
轉換器 (在 1MHz)

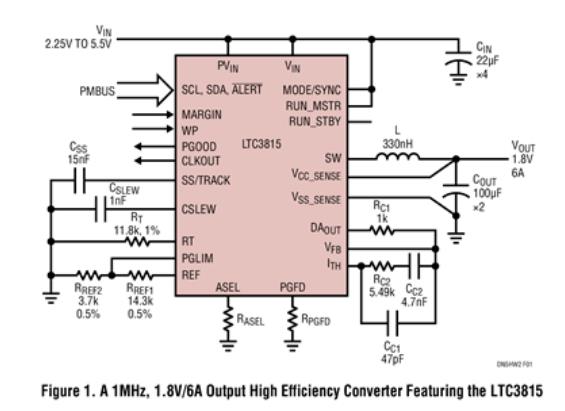

圖 1 示出了一款典型應用電路，其具有一個 2.25V 至 5.5V 的輸入電壓范圍和 1.8V/6A 的輸出。
圖 1 所示電路的效率曲線示于圖 2。由于 LTC3815 即使在 1MHz 也能實現相對較高的效率，因此允許使用一個小電感器以較大限度縮減總占板面積和電路板尺寸，從而使這款器件尤其適合電路板空間或組件高度受限的應用。
圖 3 示出了 LTC3815 在滿負載時的熱排放量。即使沒有空氣流，該 IC 也能在滿負載條件下保持低溫，熱點處的溫升僅為 37.4°C。
電源系統管理功能

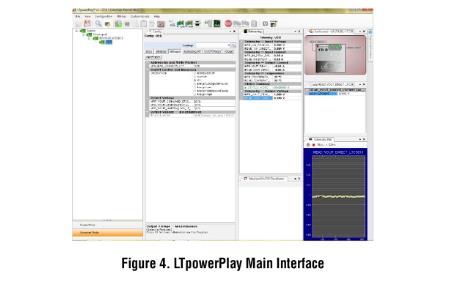

LTC3815 擁有多項 PSM 功能，包括輸出裕度調節 (以 0.1% 的分辨率在 ±25% 的范圍內) 的數字控制、故障狀態的回讀以及時間平均 (~4ms) 和峰值輸入 / 輸出電流、輸入 / 輸出電壓及溫度的監視。LTC3815 不具備內部 NVM (非易失性存儲器)，但是輸出電壓可通過 PMBus 設定。PSM 功能可采用凌力爾特的免費 LTpowerPlay? 軟件 (一款基于 PC 的易用型 GUI，如圖 4 所示) 來訪問。
例如，在 LTpowerPlay 中如欲把 VOUT 裕度調節至高裕度值，則簡單地把 OPERATION 變更為 Margin High，然后點擊“W (PC to RAM)”圖標以將這些寄存器值寫入 LTC3815。當該寫入操作成功時，在遙測曲線圖 (圖 5) 上輸出電壓躍升至 1.05V。
結論
LTC3815 是具有數字電源系統管理功能的 6A 單片式同步降壓型穩壓器。該器件提供了一款全面的解決方案，適合那些需要簡單、緊湊和高效率設計、以及通常為功率高得多的 POL 轉換器而保留數字配置和監視功能的應用。
（來源：亞德諾半導體）
