【導讀】運算放大器在輸入為0V的時候，輸出不一定為0V，可能幾十uV到幾mv，這個叫做運算放大器的直流偏置，如果放大倍數比較大的話，這個直流偏置也會被放大，為了消除直流偏置，在運放的電源端和輸入端加一個幾M的電阻，或者有的運放本身就有調零端Voffset，接上一個電阻用于抵消直流偏置，這個電阻就叫做偏置電阻。
運算放大器在輸入為0V的時候，輸出不一定為0V，可能幾十uV到幾mv，這個叫做運算放大器的直流偏置，如果放大倍數比較大的話，這個直流偏置也會被放大，為了消除直流偏置，在運放的電源端和輸入端加一個幾M的電阻，或者有的運放本身就有調零端Voffset，接上一個電阻用于抵消直流偏置，這個電阻就叫做偏置電阻。
放大電路的元件是三極管，所以要對三極管要有一定的了解。用三極管構成的放大電路的種類較多，我們用常用的幾種來解說一下。圖1是一共射的基本放大電路，一般我們對放大路要掌握些什么內容？
（1）分析電路中各元件的作用;
（2）解放大電路的放大原理;
（3）能分析計算電路的靜態工作點;
（4）理解靜態工作點的設置目的和方法。
以上四項中，一項較為重要。
偏置電阻的計算
圖1中，C1，C2為耦合電容，耦合就是起信號的傳遞作用，電容器能將信號信號從前級耦合到后級，是因?yàn)殡娙輧啥说碾妷翰荒芡蛔儯谳斎攵溯斎虢涣餍盘柡螅騼啥说碾妷翰荒芡蛔円颍敵龆说碾妷簳S輸入端輸入的交流信號一起變化，從而將信號從輸入端耦合到輸出端。但有一點要說明的是，電容兩端的電壓不能突變，但不是不能變。
R1、R2為三極管V1的直流偏置電阻，什么叫直流偏置？簡單來說，做工要吃飯。要求三極管工作，必先要提供一定的工作條件，電子元件一定是要求有電能供應的了，否則就不叫電路了。
在電路的工作要求中，條件是要求要穩定，所以，電源一定要是直流電源，所以叫直流偏置。為什么是通過電阻來供電？電阻就象是供水系統中的水龍頭，用調節電流大小的。所以，三極管的三種工作狀態“：載止、飽和、放大”就由直流偏置決定，在圖1中，也就是由R1、R2來決定了。
首先，我們要知道如何判別三極管的三種工作狀態，簡單來說，判別工作于何種工作狀態可以根據Uce的大小來判別，Uce接近于電源電壓VCC，則三極管就工作于載止?fàn)顟B(tài)，載止?fàn)顟B(tài)就是說三極管基本上不工作，Ic電流較小（大約為零），所以R2由于沒有電流流過，電壓接近0V，所以Uce就接近于電源電壓VCC。
若Uce接近于0V，則三極管工作于飽和狀態，何謂飽和狀態？就是說，Ic電流達到了值，就算Ib增大，它也不能再增大了。
以上兩種狀態我們一般稱為開關狀態，除這兩種外，第三種狀態就是放大狀態，一般測Uce接近于電源電壓的一半。若測Uce偏向VCC，則三極管趨向于載止?fàn)顟B(tài)，若測Uce偏向0V，則三極管趨向于飽和狀態。
理解靜態工作點的設置目的和方法
放大電路，就是將輸入信號放大后輸出，（一般有電壓放大，電流放大和功率放大幾種，這個不在這討論內）。先說我們要放大的信號，以正弦交流信號為例說。在分析過程中，可以只考慮到信號大小變化是有正有負，其它不說。上面提到在圖1放大電路電路中，靜態工作點的設置為Uce接近于電源電壓的一半，為什么？
這是為了使信號正負能有對稱的變化空間，在沒有信號輸入的時候，即信號輸入為0，假設Uce為電源電壓的一半，我們當它為一水平線，作為一個參考點。當輸入信號增大時，則Ib增大，Ic電流增大，則電阻R2的電壓U2=Ic&TImes;R2會隨之增大，Uce=VCC-U2，會變小。U2理論上能達到等于VCC，則Uce會達到0V，這是說，在輸入信增加時，Uce變化是從1/2的VCC變化到0V.
同理，當輸入信號減小時，則Ib減小，Ic電流減小，則電阻R2的電壓U2=Ic&TImes;R2會隨之減小，Uce=VCC-U2，會變大。在輸入信減小時，Uce變化是從1/2的VCC變化到VCC。這樣，在輸入信號一定范圍內發生正負變化時，Uce以1/2VCC為準的話就有一個對稱的正負變化范圍，所以一般圖1靜態工作點的設置為Uce接近于電源電壓的一半。
要把Uce設計成接近于電源電壓的一半，這是我們的目的，但如何才能把Uce設計成接近于電源電壓的一半？這就是的手段了。
這里要先知道幾個東西，個是我們常說的Ic、Ib，它們是三極管的集電極電流和基極電流，它們有一個關系是Ic=β&TImes;Ib，但我們初學的時候，老師很明顯的沒有告訴我們，Ic、Ib是多大才合適？這個問題比較難答，因?yàn)闋可娴臇|西比較的多，但一般來說，對于小功率管，一般設Ic在零點幾毫安到幾毫安，中功率管則在幾毫安到幾十毫安，大功率管則在幾十毫安到幾安。
在圖1中，設Ic為2mA，則電阻R2的阻值就可以由R=U/I來計算，VCC為12V，則1/2VCC為6V，R2的阻值為6V/2mA，為3KΩ。Ic設定為2毫安，則Ib可由Ib=Ic/β推出，關健是β的取值了，β一般理論取值100，則Ib=2mA/100=20#A，則R1=（VCC-0.7V）/Ib=11.3V/20#A=56.5KΩ，但實際上，小功率管的β值遠不止100，在150到400之間，或者更高，所以若按上面計算來做，電路是有可能處于飽和狀態的，所以有時我們不明白，計算沒錯，但實際不能用，這是因?yàn)檫€少了一點實際的指導，指出理論與實際的差別。這種電路受β值的影響大，每個人計算一樣時，但做出來的結果不一定相同。也就是說，這種電路的穩定性差，實際應用較少。但如果改為圖2的分壓式偏置電路，電路的分析計算和實際電路測量較為接近。
偏置電阻的計算

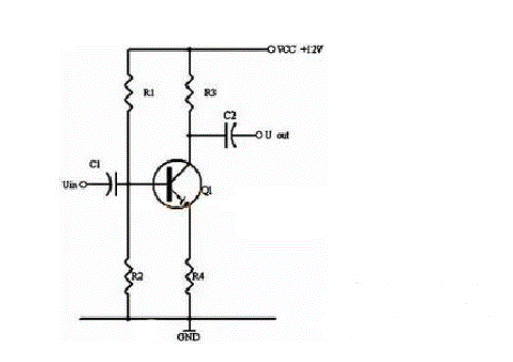

在圖2的分壓式偏置電路中，同樣的我們假設Ic為2mA，Uce設計成1/2VCC為6V。則R1、R2、R3、R4該如何取值呢。計算公式如下：因?yàn)閁ce設計成1/2VCC為6V，則Ic&TImes;（R3+R4）=6V;Ic≈Ie。可以算出R3+R4=3KΩ，這樣，R3、R4各是多少？
一般R4取100Ω，R3為2.9KΩ，實際上R3我們一般直取2.7KΩ，因?yàn)镋24系列電阻中沒有2.9KΩ，取值2.7KΩ與2.9KΩ沒什么大的區別。因?yàn)镽2兩端的電壓等于Ube+UR4，即0.7V+100Ω×2mA=0.9V，我們設Ic為2mA，β一般理論取值100，則Ib=2mA/100=20#A，這里有一個電流要估算的，就是流過R1的電流了，一般取值為Ib的10倍左右，取IR1200#A。則R1=11.1V/200#A≈56KΩR2=0.9V（/200-20）#A=5KΩ;考慮到實際上的β值可能遠大于100，所以R2的實際取值為4.7KΩ。這樣，R1、R2、R3、R4的取值分別為56KΩ，4.7KΩ，2.7KΩ，100Ω，Uce為6.4V。
在上面的分析計算中，多次提出假設什么的，這在實際應用中是必要的，很多時候需要一個參考值來給我們計算，但往往卻沒有，這里面一是我們對各種器件不熟悉，二是忘記了一件事，我們自己才是用電路的人，一些數據可以自己設定，這樣可以少走彎路。
陰極偏置電阻和反饋電阻的計算?
對于輸入級陰極處施加了大環路負反饋的功放來說，在設計的過程中，EP2C8F256CXNAA對陰極偏置電阻和反饋電阻的計算，容易成為復雜的計算。不過，如果我們能保持鎮定，通過畫出眾多簡明扼要的電路分析圖，把所有信息全部做好標注，那么，問題就可以得到簡化，能達到我們可掌控的程度。
只在信封背面寫寫畫畫，是難以得到答案的。我們需要同時考慮如下4個主要因素。
·我們需要正確地設置好陰極偏置電壓。通常來說，這是歐姆定律的簡單應用；但這里稍復雜一些，因?yàn)槠秒娏鲗⑼瑫r(shí)流過陰極電阻和反饋電阻。
·榆入管本身在陰極電阻上產生電流反饋，而這個陰極電阻，還有來自于放大器輸出端的電流流過。
·我們需要設定好陰極電阻與反饋電阻的阻值比例，以便獲得所需的負反饋量。
·就我們關心的AC來說，陰極電阻是與輸入管的‰并聯的。我們已知道限制因素，現在，應該可以畫圖作標注，并利用公式進行一些計算。
由于我們需要讓陰極電壓等于2.5V，而陽極電流為190V／47kQ，因此，陰極與地線之間的總電阻必定為618.4Q。
要實現Mullard所稱的11W的EL84推挽輸出功率，需要讓輸入管陽極信號擺幅達到8.636。這意味著，陽極信號電流須為8.636V／47kQ=0.1837mARMs。這個電流也流進陰極電路，在沒有作旁路處理的電阻上形成反饋電壓。
我們希望這臺功放的輸入靈敏度為2Ms，我們還知道，在施加大環路負反饋之前，輸入靈敏度為298Ms。因此，陰極處的反饋電壓需為2V一0.298V=1.702Ms。我們知道，在輸出10W時，功放的輸出信號將是8.944Ms。
