【導讀】二極管的正、反向特性與生活中的開門類似:當你從室外推門(門是室內開的)時，如果力很小，門是推不開的，只有力氣較大時，門才能被推開，這與二極管加正向電壓,只有達到門電壓才能導通相似;當你從室內往外推門時，是很難推開的，但如果推門的力氣非常大，門也會被推開，不過門被開的同時一般也就損壞了，這與二極管加反向電壓時不能導通，但反向電壓達到反向擊穿電壓(電壓很高)時，二極管會擊穿導通。
單向?qū)щ娦哉f明
下面通過分析圖4-3中的兩個電路來說明二極管的性質。在圖4-3(a)電路中，當閉合開關S后，發現燈泡會發光，表明有電流流過二極管，二極管導通;而在圖4-3(b)電路中，當開關S閉合后燈泡不亮，說明無電流流過二極管，二極管不導通。通過觀察這兩個電路中二極管的接法可以發現:在圖4-3(a)中，二極管的正極通過開關S與電源的正極連接，二極管的負極通過燈泡與電源負極相連;而在圖 4-3(b)中，二極管的負極通過開關S與電源的正極連接，二極管的正極通過燈泡與電源負極相連。
由此可以得出這樣的結論:當二極管的正極與電源正極連接，負極與電源負極相連時，二極管能導通，反之二極管不能導通。二極管這種單方向?qū)ǖ男再|(zhì)稱為二極管的單向?qū)щ娦浴?/p>
伏安特性曲線

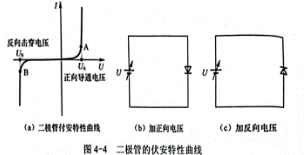

在電子工程技術中，常采用伏安特性曲線來說明元器件的性質。伏安特性曲線又稱電壓電流特性曲線，它用來說明元器件兩端電壓與通過電流的變化規律。二極管的伏安特性曲線用來說明加到二極管兩端的電壓 U與通過電流I之間的關系，二極管的伏安特性曲線如圖4-4(a)所示，圖4-4(b)和圖4-4(c)則是為解釋伏安特性曲線而畫的電路。
在圖4-4(a)的坐標圖中，象限內的曲線表示二極管的正向特性，第三象限內的曲線表示二極管的反向特性。下面從兩方面來分析伏安特性曲線。
(1)正向特性正向特性是指給二極管加正向電壓(二極管正極接高電位，負極接低電位)時的特性。在圖4-4(b)電路中電源直接接到二極管兩端，此電源電壓對二極管來說是正向電壓。將電源電壓U從 OV開始慢慢調高，在剛開始時，但由于電壓很低，流過二極管的電流極小，可認為二極管沒有導通，只有當正向電壓達到圖4-4(a)所示的U 電壓時，流過二極管的電流急劇增大，二極管導通。這里的U電壓稱為正向?qū)妷海址Q門電壓(或值電壓),不同材料的二極管，其門電壓是不同的，硅材料二極管的門電壓為0.5~0.7V，鍺材料二極管的門電壓為 0.2~ 0.3V。
從上面的分析可以看出，二極管的正向特性是:當二極管加正向電壓時不一定能導通，只有正向電壓達到門電壓時，二極管才能導通，
(2)反向特性
反向特性是指給二極管加反向電壓(二極管正極接低電位，負極接高電位)時的特性在圖 4-4(c)電路中，電源直接接到二極管兩端，此電源電壓對二極管來說是反向電壓。將電源電壓U從 0V開始慢慢調高，在反向電壓不高時，沒有電流流過二極管，二極管不能導通。當反向電壓達到圖 4-4(a)所示U電壓時，流過二極管的電流急劇增大，二極管反向?qū)耍@里的U電壓稱為反向擊穿電壓，反向擊穿電壓一般很高，遠大于正向?qū)妷海煌吞柕亩O管反向擊穿電壓不同，低的十幾伏，高的有幾千伏。普通極管反向擊穿導通后通常是損壞性的，所以反向擊穿導通的普通二極管一般不能再使用。從上面的分析可以看出，二極管的反向特性是:當二極管加較低的反向電壓時不能導通，但反向電壓達到反向擊穿電壓時，二極管會反向擊穿導通。
二極管的正、反向特性與生活中的開門類似:當你從室外推門(門是室內開的)時，如果力很小，門是推不開的，只有力氣較大時，門才能被推開，這與二極管加正向電壓,只有達到門電壓才能導通相似;當你從室內往外推門時，是很難推開的，但如果推門的力氣非常大，門也會被推開，不過門被開的同時一般也就損壞了，這與二極管加反向電壓時不能導通，但反向電壓達到反向擊穿電壓(電壓很高)時，二極管會擊穿導通。
