產品特性：
- 超小型CLP0603硅封裝
- 低電容、低線路感抗、高隔離能力
- 1mA電流下的最大鉗位電壓為10V
應用范圍：
- 便攜游戲機、數碼照相機、MP3播放器、手機及其他便攜式系統

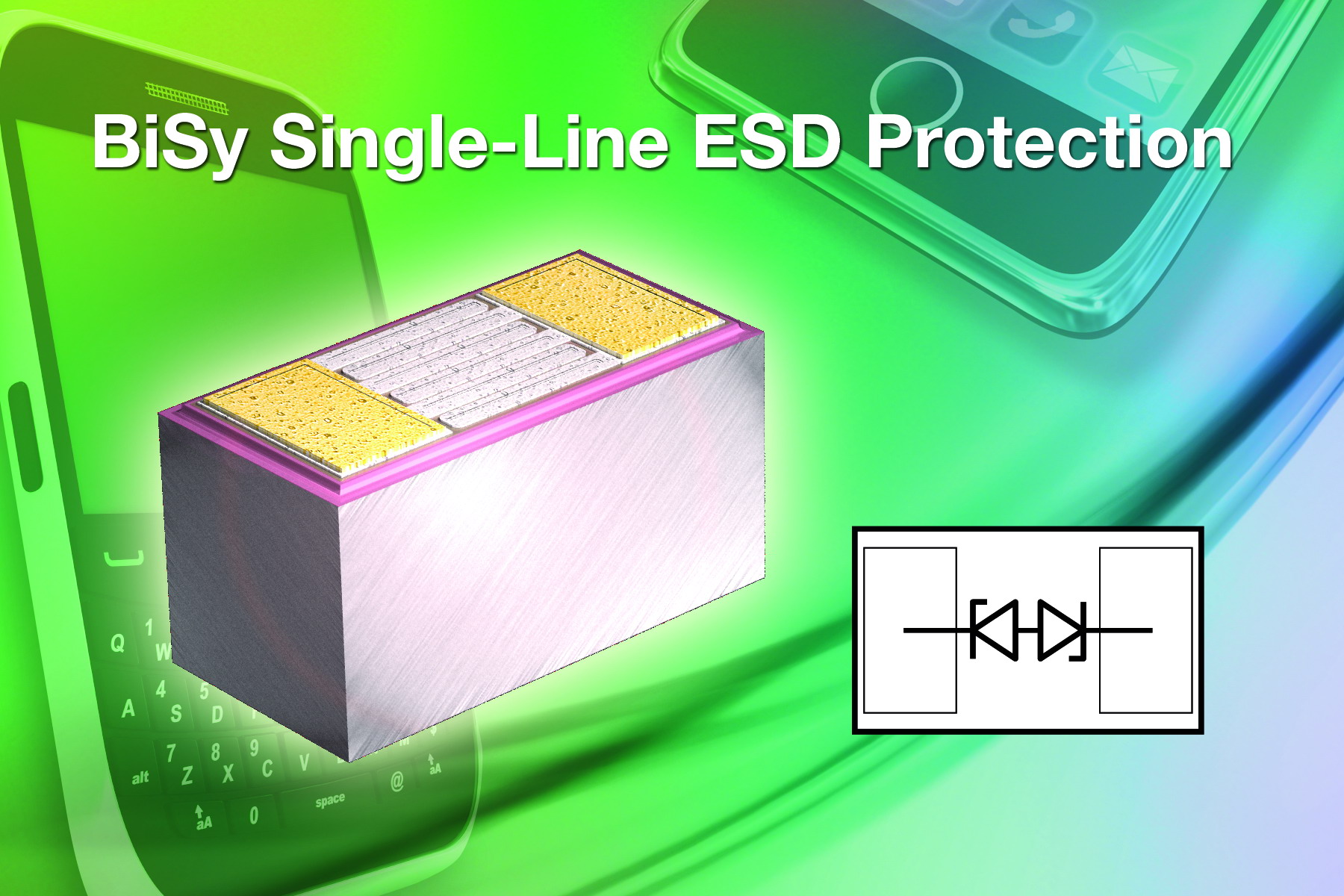

日前，Vishay Intertechnology, Inc.宣布，推出采用超小型CLP0603硅封裝的新款雙向?qū)ΨQ(BiSy)單路ESD保護二極管---VCUT05D1-SD0。VCUT05D1-SD0具有10pF的低電容，可在便攜式電子產品中保護信號和數據線路免受瞬態電壓信號的侵?jǐn)_，并大大節省PCB空間。
VCUT05D1-SD0只占用0.6 mm x 0.3mm的面積，封裝高度小于0.3mm，在便攜式游戲機、數碼照相機、MP3播放器、手機、智能手機和其他便攜式系統進行有源ESD保護時，所需空間只有1006(mm)或0603(英寸)占位封裝器件的1/3。
在5.5V工作電壓下，二極管能以不到0.1μA的泄漏電流提供對地的高隔離能力。任何在1mA電流下超過8V典型反向擊穿電壓的瞬態電壓信號都將被鉗位或短路到地。器件在1mA電流下的最大鉗位電壓為10V。
無引線、小尺寸的CLP0603封裝使二極管具有非常低的線路感抗，使鉗位ESD尖峰等快速瞬態時具有最小的過沖或負過沖。
VCUT05D1-SD0可為一條數據線提供符合per IEC 61000-4-2規定的±30kV（空氣和接觸放電）瞬態保護，以及IEC 61000-4-5規定的6A高浪涌電流保護。器件無鉛，符合RoHS 2002/95/EC和WEEE 2002/96/EC。
VCUT05D1-SD0將在2011年三季度提供樣品，在2012年一季度實現量產，大宗訂貨的供貨周期為八周到十周。
