【導讀】電感器有多種使用方法，根據其使用方法，市場上也出現了各種電感產品。貼片電感器按照用途大致劃分為三類，分別是高頻電路用電感器、電源電感器（功率電感器）、一般電路用電感，我們能夠向客戶提供符合需求的貼片電感器。
本次，我們向大家介紹其中的高頻電路用電感器。
說起高頻電路用電感器，顧名思義，就是用于幾十MHz到幾十GHz的高頻帶的電感。因?yàn)镼值（Quality factor）的要求較高，所以一般是空芯結構，主要用于手機及無線LAN等移動通信設備等高頻電路。

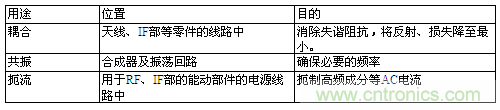

表.1 手機電路塊中各電感器的用途例
下面，我們向大家簡單介紹一下其特點以及相關用途。
◆繞線結構的特點
所謂繞線構造，是在氧化鋁芯上將銅線繞成螺旋狀。
與積層、薄膜方式相比，繞線結構能夠用粗線繞制線圈，具備下列特點。
1) 能夠?qū)崿F(xiàn)低直流阻抗
2) Q(Quality factor)非常高
3) 能夠?qū)?yīng)大電流
利用該特點，可以在Q值要求較高的天線、PA電路中用于耦合及IF回路的共振。
村田的對應產品：LQW04AN/15AN/18AN系列
◆積層結構的特點
所謂積層結構，是將陶瓷材料及線圈導體層壓成一體的單片結構。與繞線結構相比，能夠?qū)崿F(xiàn)小型化、低成本化。
雖然Q值比繞線結構要低，但L值偏差、額定電流、大小、價格等整體的平衡性較好，用途也較為廣泛。[page]
適用于移動通信設備的RF電路的耦合、扼流以及共振等各類用途。
村田的對應產品：LQG15HN/15HS/LQG18HN系列
薄膜結構也是采用積層構造，在制作線圈上采用村田獨自的微細加工技術，是一種實現了高精度陶瓷材料的貼片電感器。
線圈的制作精度非常高，具有如下特點。
1）即便是0603規格的小型貼片電感，也能夠?qū)崿F(xiàn)高性能的電氣特性
2）能夠?qū)崿F(xiàn)穩定電感值及細小電感值的階躍響應
3）高Q、高SRF
因此，該電感符合移動通信設備的小型、輕量化趨勢，適用于需要偏差較小及較高Q值的RF電路的耦合及共振。
村田的對應產品：LQP03TN/LQP02TN系列
如果能夠靈活利用上述高頻電路用電感器的特點，就能夠用于各種高頻電路。下一次，我們準備向大家說明電源電感器的構造以及最佳用途等內容。
