【導讀】上次討論了電感的可靠性，本次將講解了為什么電感器上會有方向性標記以及介紹電感與磁場的影響。
為什么電感器上會有方向性標記？
電感中往往附有可辨別方向性的印記（標記）。
我公司商品--薄膜型LQP_T系列產品/多層型LQG系列產品/一部分繞線型LQH產品中附有上述標記。若電感的構造不完全對稱，則封裝方向上將產生特性差異。因此，為使產品在使用過程中充分發揮其應有的特性，產品上往往標有標記，以表明其方向性。
圖1是封裝方向不同將導致電感值發生變化的實例。
圖1 封裝方向與電感值的變化率
電感與磁場的影響
電感在磁場中儲存能量來發揮其功能。但是，電感除受自身產生的電磁能量影響外，也受外部磁通量影響。 保證元器件的電感值指的是無外部磁通量狀態下的值。因此，在存在外部磁通量的情況下封裝電感時，將可能無法發揮其應有的功效。作為一個典型的事例，多個電 感會非常近距離地進行封裝。

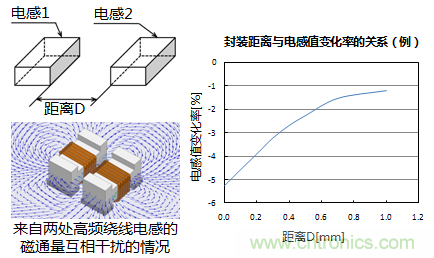

圖2是將多個電感緊密排列進行封裝時，電感值產生的變化。
圖2 封裝距離與電感值的變化率
電感會產生磁通量。該磁通量向外部輻射（我公司開發出了一系列防止磁通量向外輻射的產品），這部分能量就損失了。若將多個電感緊密封裝在一起，各電感向外部輻射的磁通量將會互相干擾，無法達到所期望的產品特性。
外部磁通量能左右電感特性，從而可能進一步影響周邊元器件。選擇使用的元器件時，請充分考慮上述影響因素并選擇最合適的布局。
