選購指南:三極管to220和to220f的性能和區別分析

發布時間:2018-10-17 責任編輯:xueqi

【導讀】在電子元器件采購過程中,如果對 TO-220和TO-220F的性能無從得知,其之間的區別也無法分清楚,很多時候就因為這樣碰到了一些小麻煩。下面我們就來講講TO-220 與 TO-220F,以便讓大家了解清楚并便于選購。


TO-220和TO-220F兩個封裝的Pd不同,源于兩種封裝的Rjc不同所致,Tj一般是到150℃,認為Tj=Tc+Pd*Rjc,其中,Tc是離晶圓最近的結構外殼的溫度,Pd是MOSFET上承載的功耗,Rjc是Juction to case的熱阻。


就以奧德利肖特基二極管MBR30100CT、MBRF30100CT為例子

MBR30100CT MBRF30100CT 這兩個型號參數其實都是一樣的。正向平均整流電流30A向耐壓100V。 區別就在于,MBR30100CT 是半塑封TO-220封裝,MBRF30100CT 是全塑封TO-220F 封裝。

為什么要分這兩種封裝呢?

散熱

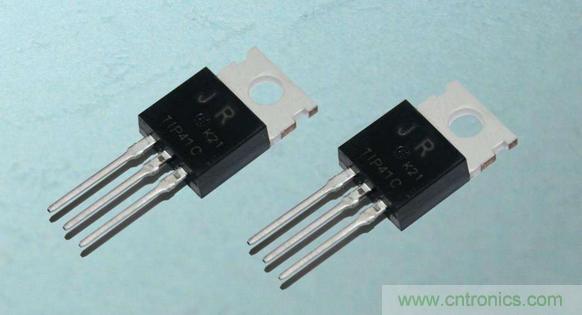

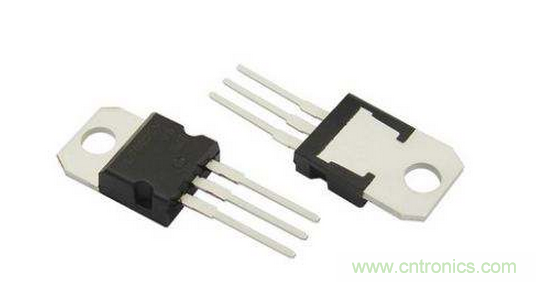

TO-220的封裝后面是一塊鐵片,總所皆知,鐵的導熱性是非常好,可以有效的解決散熱的問題。

那么就有人會問了,TO-220F 是全塑封的,那豈不是起不到散熱的作用了?

答案肯定是不會的啦,在通風條件良好的情況下使用,我們就要考慮到一個絕緣性的問題了。(可能工程會明白是怎么回事,我就不多說了。) TO-220F 全塑料包裹,使產品的緣性大大提升,也會因空氣潮濕而發生漏電現象。


簡單來說,TO-220的Rjc小于TO-220的Rjc,TO-220封裝的散熱優于TO-220F封裝的散熱,220F的絕緣好些,220的效率相對來講會稍大點,但是差異并不是特別明顯。
