【導讀】在維修的電動機中，發現有不少的三相電動機都是其中的一相或兩相線圈繞組燒毀， 為什么會這樣呢？這是因?yàn)槿嚯妱訖C(jī)在工作的過程中三相交流電突然缺相，現場電工或工作人員未能及時發現，三相電動機在缺相的情況下工作時間較長，就造成線圈沒有全部燒毀的現象。那么如何避免發生這種情況呢？

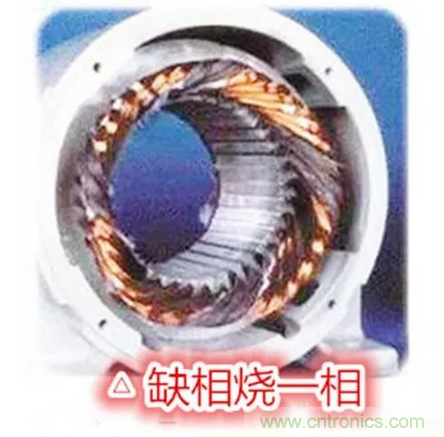

三角形接法缺相線圈燒毀燒一相
而現在普通的三相電動機保護電路中都沒有缺相保護這樣的功能，在缺相不能及時發現時，三相電動機只能工作到燒毀為止。
星形接法缺相線圈燒毀燒兩相
那么有沒有一種比較簡單、實用，又可靠的，而且適合在普通的三相電動機起停保護電路中，安裝的三相電動機缺相保護控制電路呢。大家來看看下面這張三相電動機缺相保護控制線路圖怎么樣，這是我以前收藏下來的最喜歡的一張簡單可靠的三相電動機缺相保護控制線路圖。
缺相保護電路圖
工作原理是按下SB2時，首先是繼電器線圈KA得電吸合，繼電器常開觸點KA閉合，線圈KM得電接觸器吸合，然后接觸器常開觸點KM閉合自鎖，起動完成。工作中如遇到L1或L3某一相缺相，線圈KM會釋放，斷開接觸器主觸點，電動機停止工作。若是L2缺相，繼電器線圈KA就會釋放，繼電器常開觸點KA 斷開，線圈KM斷電釋放，電動機停止工作。三相電源中，有一相缺相都能停止電動機工作，從而實現了對電動機的缺相保護功能。
