初學維修的青少年朋友在維修電子產品前，必須首先弄清電原理圖，然后才能順利維修。同時，僅對單元電路的原理和各種元件符號比較熟悉還是不夠的，實際的電子產品五花八門，因此必須具備足夠?qū)挼闹R面。為此必須找到讀懂電原理圖的竅門，才能迅速準確理解并掌握。本文介紹理解電原理圖的一些方法，供初學者參考。
1.從理解功能框圖著手，讀懂電原理圖一般電子產品的整機原理圖可大致分成幾塊單元框圖。以電視機為例，要熟記各種型號的電視機原理圖，幾乎不可能，但記住方框圖就比較方便。通過記住框圖，并結合框圖理解電視機產品的原理圖，便能大致讀懂由不同元器件組成的電視機電原理圖。根據產品的框圖，將電原理圖分解成幾部分，然后根據各部分的功能，結合信號走向，去理解、讀懂局部單元電路的功能原理，最后把單元電路中各元器件的作用弄明白。通過框圖讀懂電原理圖，實際上是由大到小、由粗到細的理解過程。
2.從共用部分電路著手，讀懂電原理圖任何電子產品內部的元器件，都是為了實現某種特定功能組合成各種各樣的單元電路，每種產品中必然都有其共用電路部分，例如幾乎所有電子產品都離不開電源與接地線，從電原理圖上很容易找到由電源開關、電源變壓器、保險管和整流、濾波、穩壓用元器件組成的電源電路，并且在產品設計時習慣將供給某功能電路的電源單獨供給，從電源的走向即可幫助確定功能電路的組成。
3.從信號線的走向著手，讀懂電原理圖 電子產品的電原理圖離不開對信號的獲取(或取樣)、放大(或轉換)，最后用該信號實現某種功能。從信號的獲取或產生開始，隨著它在電路中的走向，結合對信號通道的分析，即可判定信號經各級電路后的變化情況(波形、轉換、幅度變化、頻率變換等)，從而加深理解電原理圖，有時甚至可根據信號通道中熟悉的單元電路來推測其前級(或后級)不熟悉電路的原理、功能。
4.從易識別的特殊元件著手，讀懂電原理圖電子產品系由許多電子元器件組合而成，如果某電路僅由電阻、電容、三極管等常見元器件組成，人們可能很難理解其電原理圖，但實際上每種電子產品都有其特別的、專用的電子元器件，因此找到這些專門元器件就能大致判定電路的功能和作用。仍以電視機為例，見到整流、濾波、開關變壓器和一些專用模塊就能識別出是電源電路;含有38MHz中周的必為中頻電路;而晶振、延遲線附近必為彩色解碼電路等。緊緊盯住電原理圖中這些特殊功能元件，有時能對理解電原理圖起事半功倍的效果。
如何讀懂電器符號
電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。 電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。 另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。 除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。 一張電路圖就好象是一篇文章，各種單元電路就好比是句子，而各種元器件就是組成句子的單詞。所以要想看懂電路圖，還得從認識單詞 -- 元器件開始。有關電阻器、電容器、電感線圈、晶體管等元器件的用途、類別、使用方法等內容可以點擊本文相關文章下的各個鏈接，本文只把電路圖中常出現的各種符號重述一遍，希望初學者熟悉它們，并記住不忘。
電阻器與電位器 符號詳見圖 1 所示，其中( a )表示一般的阻值固定的電阻器，( b )表示半可調或微調電阻器;( c )表示電位器;( d )表示帶開關的電位器。電阻器的文字符號是“ R ”，電位器是“ RP ”，即在 R 的后面再加一個說明它有調節功能的字符“ P ”。
幾種特殊電阻器的符號:
第 1 種是熱敏電阻符號，熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用 NTC 來表示;有的是正溫度系數的，用 PTC 來表示。它的符號見圖( i )，用 θ 或 t° 來表示溫度。它的文字符號是“ RT ”。
第 2 種是光敏電阻器符號，見圖 1 ( j )，有兩個斜向的箭頭表示光線。它的文字符號是“ RL ”。
第 3 種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。符號見圖 1 ( k )，用字符 U 表示電壓。它的文字符號是“ RV ”。這三種電阻器實際上都是半導體器件，但習慣上我們?nèi)园阉鼈儺斪麟娮杵鳌?/div>
第 4 種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過 500℃ 時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前
在彩電中用得很多。它的圖形符號見圖 1 ，文字符號是“ R F ”。

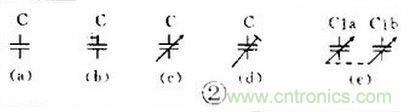

電感器與變壓器的符號

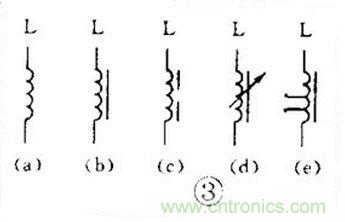

電感線圈在電路圖中的圖形符號見圖 3 。其中( a )是電感線圈的一般符號，( b )是帶磁芯或鐵芯的線圈，( c )是鐵芯有間隙的線圈，( d )是帶可調磁芯的可調電感，( e )是有多個抽頭的電感線圈。電感線圈的文字符號是“ L ”。

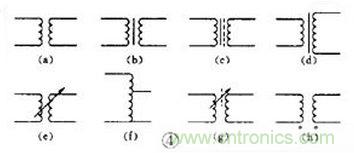

變壓器的圖形符號見圖 4 。其中( a )是空芯變壓器，( b )是磁芯或鐵芯變壓器，( c )是繞組間有屏蔽層的鐵芯變壓器，( d )是次級有中心抽頭的變壓器，( e )是耦合可變的變壓器，( f )是自耦變壓器，( g )是帶可調磁芯的變壓器，( h )中的小圓點是變壓器極性的標記。
