【導讀】由于MLCC電容在PCB上的安裝有一種特殊的工藝：環氧樹脂安裝，它與普通焊接工藝是不兼容的，所以需要在選料時特別注意。本文以TDK、Murata、Vishay Vitramon和Knowles四個廠商的MLCC產品為例，介紹了識別環氧樹脂安裝MLCC電容的正確方法，并指導工程師如何通過Digi-Key的網站快速篩選環氧樹脂安裝MLCC電容。
幾乎所有的MLCC電容在PCB上都會采用回流焊工藝進行安裝。然而，面對一些苛刻的環境以及汽車級的應用，可以使用另一種PCB安裝方法：環氧樹脂膠，而不是通過焊接“粘合”上去。
用于這種環氧樹脂安裝方法的電容器與普通焊接工藝不兼容。如果使用錯誤的焊接方法來焊接它們，會導致無法將MLCC正確安裝到電路板上。在零件組裝時, 如果這種錯誤的焊接方式?jīng)]有被發現，可能會誤導故障診斷或造成壞料。
并非所有MLCC電容的供應商都提供這種環氧樹脂安裝選項，如Digi-Key代理的原廠中，有四家提供該選項 - TDK, Murata, Vishay Vitramon和Knowles。
不幸的是，這些環氧樹脂安裝的電容器沒有獨特的零件編號形式，這使得很難將它們從焊接型電容器中挑選出來。相反，制造商通常將環氧樹脂安裝選項集成到他們的正常零件編號方案中，也就是說零件編號中通常只有一個字母表示這個重要的區別。如果不仔細看，可能就會找到錯誤的替代品。
1

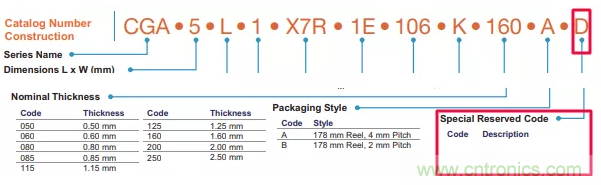

對于TDK的汽車級CGA系列的電容來說，環氧樹脂安裝的電容只在后綴上以一個字母"D"表示，這一般定義為“TDK內部代碼”，并可以有其他字母如“A”、“B”、“C”、“E”等。
2
對于Murata(村田)的汽車級GCx系列的電容來說，環氧樹脂安裝的電容以零件編號中的第三個字母"G"表示，但這個選項沒有提到"環氧樹脂"一詞。
3

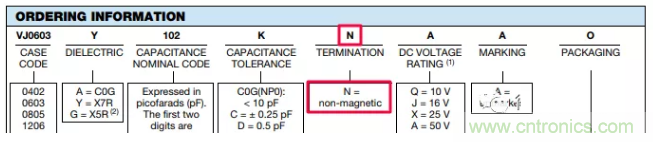

對于Vishay(威世)的VJ系列的電容器，有兩種不同的零件編號方案需要注意——老的和停產的零件編號方案將環氧樹脂安裝選項指定為“N”選項。
他們的新零件編號方案將環氧樹脂的選項指定為“E”或“F”。
4

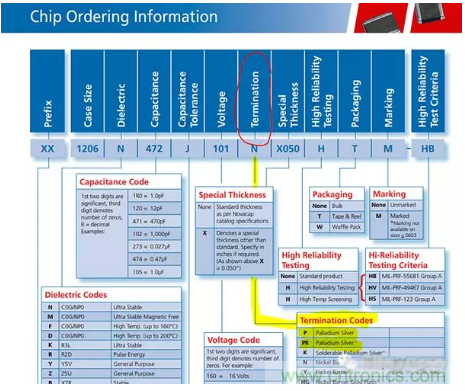

對于Knowles Novacap來說，它們的環氧樹脂安裝代碼由“P”(非RoHS)和“PR”(RoHS)指定為“鈀銀”端子。

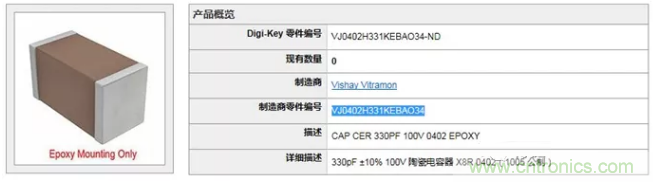

對于TDK、Murata 和 Vishay 產品，Digi-Key正在為這些環氧樹脂安裝的電容圖片做特別的紅色標記:

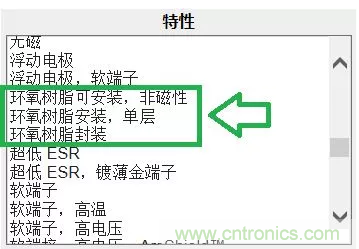

此外，有兩種選擇這些環氧樹脂安裝電容，或者過濾掉它們。若只選擇環氧樹脂安裝選項，請?jiān)?quot;特性"選項中選擇環氧樹脂，如下圖所示：
這些特性標注表示環氧樹脂可安裝元件。

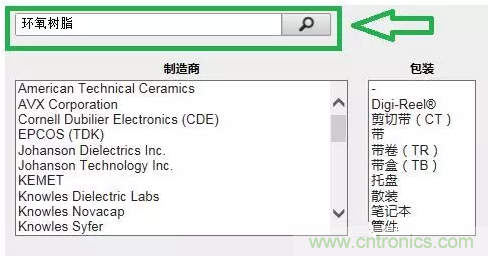

另外，也可以在搜索欄里直接搜索環氧樹脂，如下面所示。
原創： Digi-Key
