【導讀】時間繼電器是控制電路中的常用電器之一。它的種類很多，在交流電路中使用較多的有空氣阻尼式時間繼電器、電子式時間繼電器。本文將全面講解分類、原理、動作過程、選用原則、實物接線和注意事項。
時間繼電器的分類、工作原理和動作過程

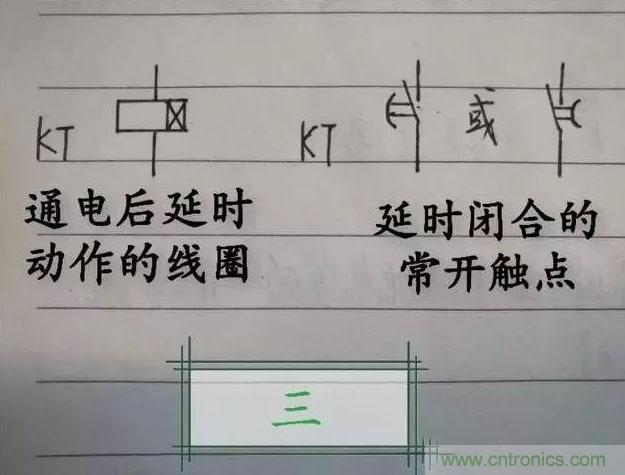

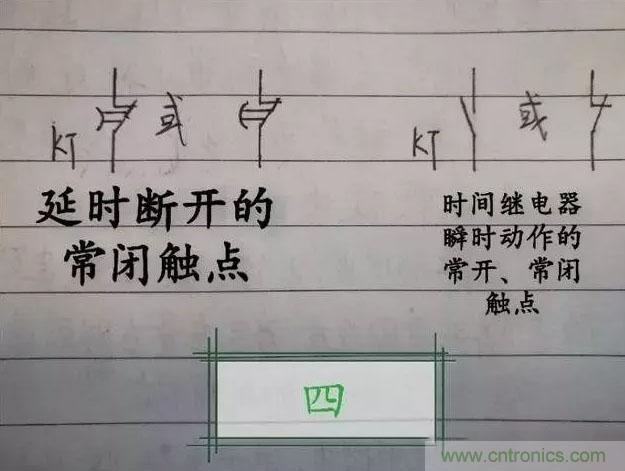

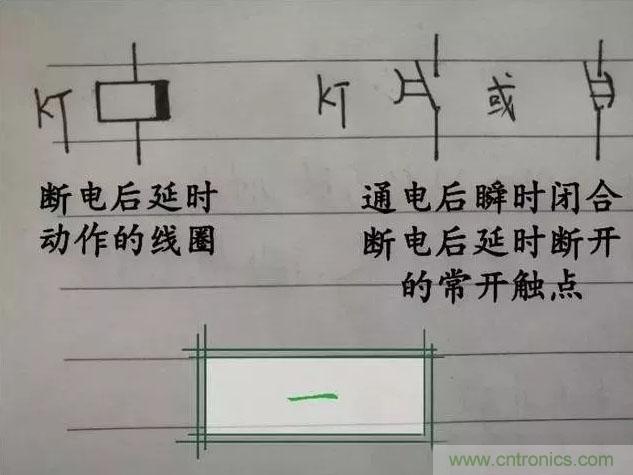

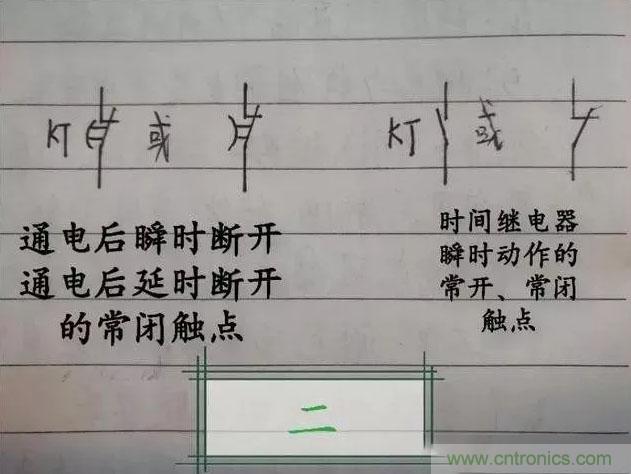

時間繼電器是控制電路中的常用電器之一。它的種類很多，在交流電路中使用較多的有空氣阻尼式時間繼電器、電子式時間繼電器。時間繼電器在電路中的圖形和文字符號如下圖所示：（一到四圖）
空氣阻尼式時間繼電器有通電延時型和斷電延時型兩種。空氣阻尼式時間繼電器（空氣延時頭）又稱氣囊式時間繼電器，它是利用空氣通過小孔時產生阻尼的原理獲得延時的。它由電磁系統、延時機構和觸點3部分構成。電磁機構為直動式雙E型鐵心，觸電系統借用LX5型微動開關，延時機構采用氣囊式阻尼器。電磁機構可以是直流的或是交流的，它既可以做成通電延時型，也可以做成斷電延時型。進氣孔大，活塞移動速度快，延時短；進氣孔小，活塞移動速度慢，延時長。

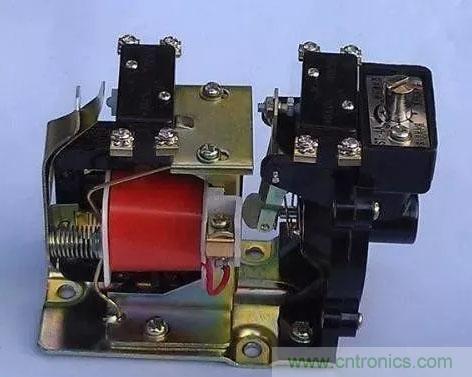

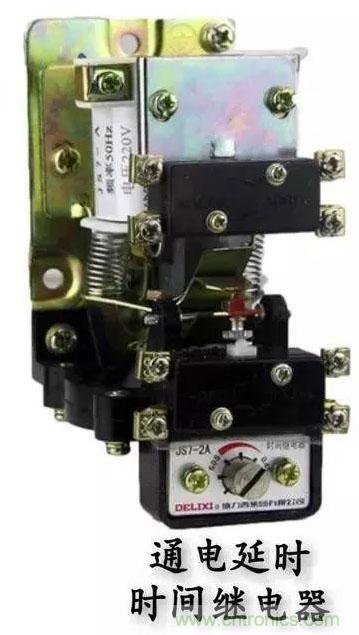

其中通電延時型時間繼電器動作過程是：線圈不通電時，線圈的銜鐵釋放壓住動作杠桿，延時和瞬時觸點不動作；當線圈得電吸合后，銜鐵被吸合，銜鐵上的壓板首先將瞬時觸點按下，觸點動作發出瞬時信號。這是因?yàn)殂曡F吸合動作杠桿不受壓力，在助力彈簧作用下慢慢動作（也就是延時），動作到達最大位置杠桿上的壓板按動延時觸點，觸點動作發出延時信號，直至線圈無電釋放，動作結束。其實物圖片如下圖：

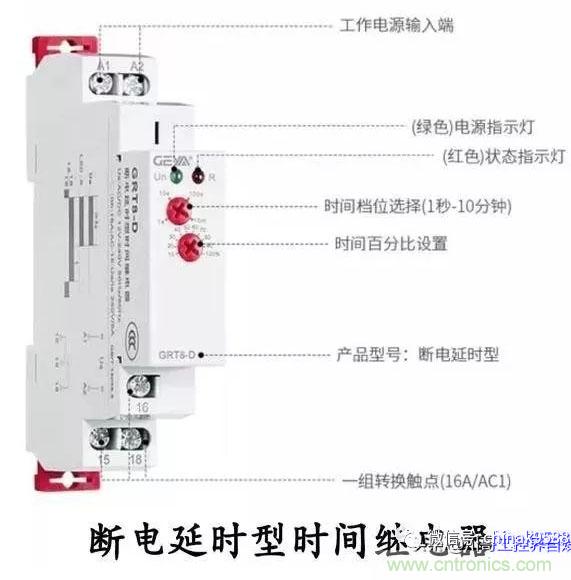

而斷電延時型時間繼電器其特點是線圈是倒裝的，所以其動作過程是：線圈得電吸合時瞬時觸點受銜鐵上的壓板動作，觸點動作發出瞬時動作信號，同時銜鐵的尾部下壓動作杠桿，延時觸點復位；當線圈失電時，銜鐵復位，動作杠桿不在受到壓力而在助力彈簧的作用下開始動作（也就是延時），動作到達最大位置時，杠桿上的壓板按動延時觸點，觸點動作發出延時信號。

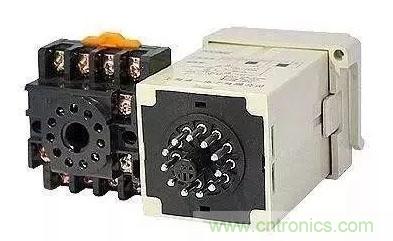

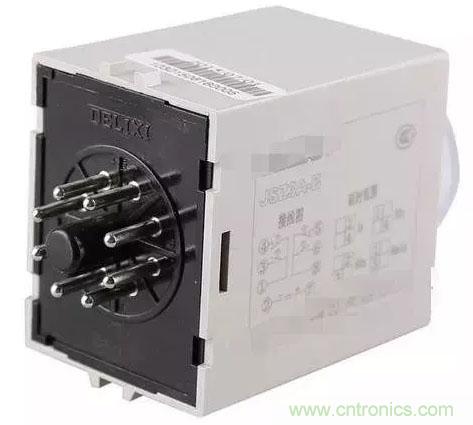

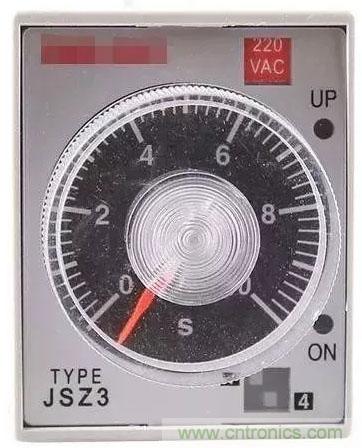

晶體管時間繼電器它是通過電子電路控制電容器充、放電的原理制成的。它的特點是體積小，延時范圍可達到0.1-60s、1-60min。它具有體積小、重量輕、準確度高、壽命長等優點。實物圖片如下圖：
時間繼電器種類繁多，但是其工作原理大致相同，只要大家理解了其工作原理和動作過程，就可以舉一反三，學會使用了。
時間繼電器的選用原則
在選用時間繼電器時，一般可遵循下面的規則：
1、根據受控電路的需要，來決定選擇時間繼電器是通電延時型還是斷電延時型。
2、根據受控電路的電壓來選擇時間繼電器吸引繞組的電壓。
3、若對延時要求高，則可選擇晶體管式時間繼電器或電動式時間繼電器；若對延時要求不高，則可選擇空氣阻尼式時間繼電器。
4、根據需要選擇延時時間范圍內的時間繼電器。
時間繼電器的實物接線圖

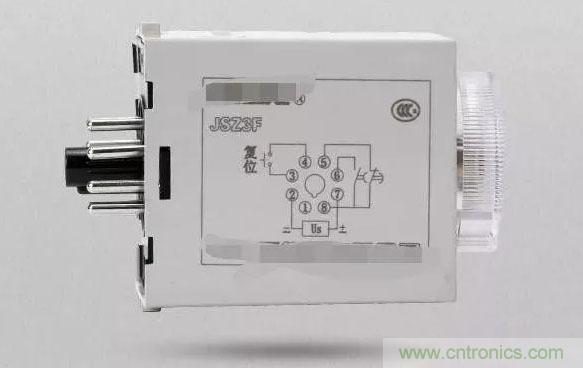

斷電延時時間繼電器，線圈通電后延時觸點先動作，線圈斷電以后再開始延時復位。上圖的8-5 為延時常閉，8-6 為延時常開。
如設置8S工作過程：2-7 線圈通電后 8-5馬上斷開、8-6接通（如果線圈一直得電則一直保持）。
2-7 線圈斷電后開始計時，8S時間到了以后，所有觸點復位8-5 為延時常閉，8-6 為延時常開。
3-4 是復位信號，如果 2-7 線圈斷電后不想讓它延時時使用，所有觸點立即復位。
時間繼電器的注意事項
1、控制電源：使用時要檢查電源電壓和頻率與時間繼電器的額定電壓和頻率是否相符。
1.1、應按產品接線圖正確接線，特別注意直流電產品，接電源是查看電源正、負極極性。
1.2、斷電延時型時間繼電器的輸入是高阻抗回路。斷電后，由于感應電壓和泄漏電流等的影響，有時會不動作，這種場合應在時間繼電器的電源端子間連接泄漏電阻，使電源斷開時，電源端子上的電壓小于額定電壓的7%。
1.3、時間繼電器的電源電壓允許在85%～110%額定電源電壓范圍之內波動。
1.4、在高溫下連續通電使用時，應注意此時允許電源電壓波動范圍為90%～110%，并且在高溫下長時間處于動作狀態，會因內部發熱而加快電子元件老化。因此，可通過改變控制線路來避免長時間處于動作狀態。
2、控制信號輸入
2.1、使用無觸點元件控制時間繼電器時，其輸出部分應盡可能使用光電耦合器隔離。
2.2、控制信號輸出裝置的電源和輸出回路端盡量采用隔離變壓器，并且輸出回路不要接地。時間繼電器的電源也最好使用隔離變壓器。
2.3、控制信號輸入導線應盡可能的短，并且使用屏蔽或?qū)Ｓ媒饘倥渚€(xiàn)管，盡可能的遠離動力線和高壓線，以免形成干擾，造成誤動作。
3、休止時間
時間繼電器在重復延時時，兩次間的休止時間應大于規定的復位時間，如果小于復位時間則有可能產生延時間偏移瞬動、不動作現象或者死機的情況。
4、斷電延時、斷開延時的控制
4.1、斷電延時型延時在180s以下的時間繼電器的最短通電時間應大于或者等于2s；而斷開延時型的時間繼電器最短控制輸入時間應大于50ms。
4.2、觸點恢復到初始狀態
斷電延時繼電器在投入控制電路使用前，如果產品觸點未復位到初始狀態，應先將產品延時時間設定到最小時間，接通產品電源2秒后斷開電源，經延時到最小設定時間即可復位到初始狀態。
