將模擬電路數字化:邏輯電路篇

發布時間:2020-03-24 責任編輯:lina

【導讀】在自然界中,象聲音、溫度、光等信息是以連續的值進行變化的。這種連續值就稱作"模擬"。而在計算機的世界里,信息是以一段一段的離散值表示的。這種離散值就稱作"數字"。

在自然界中,象聲音、溫度、光等信息是以連續的值進行變化的。這種連續值就稱作"模擬"。而在計算機的世界里,信息是以一段一段的離散值表示的。這種離散值就稱作"數字"。

比方說模擬和數字就相當于實數與整數的關系。實數可以表示直線上的每一個點,就象是模擬,而整數只能表示直線上的特定點,就象是數字。

于是,我們把處理連續信息的模擬信號的電路稱作"模擬電路",把處理離散信息數字信號的電路稱作"數字電路"。

將模擬電路數字化:邏輯電路篇

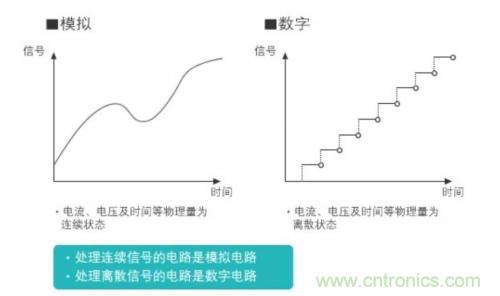

圖 1:模擬與數字的不同

為了將自然界的模擬信息輸入到象計算機那樣的數字電路,需要將信息數字化(模擬信號→數字信號)。進行"模擬信號→數字信號"轉換的是 A/D 轉換器,A/D 轉換器按時間有規律地讀取(采樣)輸入信號,并將其轉換成用"0"和"1"表現的數值(2 進制)。

為了將連續值(模擬信號)轉換為離散值(數字信號),要對模擬信號進行"舍去"和"進位"處理。這種處理造成信息缺失,而產生了誤差。而為了減少誤差,就需要縮短轉換間隔和增加轉換時的位數。

那么,"把模擬信號數字化"的好處在哪里呢?它的好處就在于,數字信號有較強的抗噪音能力,不容易被破壞,計算機處理起來比較容易。現在,隨著微處理器性能的不斷提高,已經可以高速、大量地處理數字信息。由于在信號傳輸和再現的過程中都不會造成信號質量下降,從而使數字電路得到了十分廣泛的應用。

強大的"2 進制"

數字信號表現數值的方法之一是"2 進制"。2 進制是以"0"和"1"表現數值的,各位數都是 2 的階乘。比如,4 位 2 進制可以表現的整數是從 0 到 15 的值( 表 1)。更大的數值就要通過增加位數來表現了。

將模擬電路數字化:邏輯電路篇
表 1:10 進制的 2 進制換算

最初在數字信號中使用 2 進制的原因是因為電路的"開"和"關"可以很方便地用"1"和"0"來表示。并且,開("1")和關("0")在實際的 IC 中分別用"H"和"L" 表現高電壓狀態和低電壓狀態。

在一般的 CMOS IC 中,當電源電壓為 5V 時,L 表現為 1.35V 以下,H 表現為 3.15 以上。像這樣用"0" 和"1"表示一定的電壓范圍,就可以形成在一定范圍噪音下,不會發生誤操作的牢固電路結構。

數字電路抗噪音強的理由,大家明白了嗎?沒錯,是因為用了 2 進制來表現數值。

什么是邏輯電路
數字電路進行邏輯運算,也被稱為邏輯電路。邏輯電路的基本要素只有 AND 電路、OR 電路和 NOT 電路這三種,通過這三種電路的不同組合可以做出具有各種功能的電路。

邏輯電路使用邏輯表達式和電路符號(這里使用 MIL 符號,其他還有 JIS 符號)進行表示。另外,我們把邏輯電路的輸入信號和輸出信號的一覽表稱為真值表。

下面我們對 3 種基本邏輯電路進行說明。
1. AND 電路
AND 電路也被稱為“ 邏輯與”,只有當兩個輸入同時為 1 時,才會輸出 1。邏輯表達式用“?”表示,例:Y=A?B。

將模擬電路數字化:邏輯電路篇

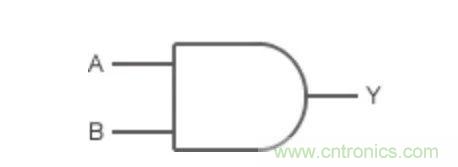

電路符號

將模擬電路數字化:邏輯電路篇
真值表

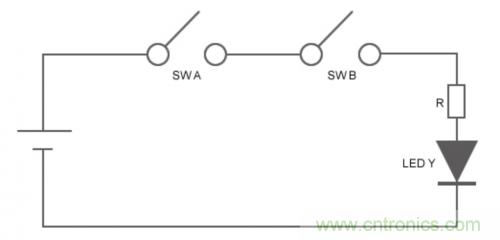

讓我們仔細看一看 AND 電路的工作方式。如果用開關和 LED 來表現 AND 電路的話,就是如下圖 2 所示的串聯電路。

開關 A(SW A)的“開”和“關”表示輸入 A 的“1”和“0”
開關 B(SW B)的“開”和“關”表示輸入 B 的“1”和“ 0”
LED Y 的亮起和熄滅以輸出 Y 的“1”和“0”表示

將模擬電路數字化:邏輯電路篇
圖 2:AND 電路的運作方式

該 AND 電路的工作方式如下:
開關 A 和開關 B 都為“開”時,LED Y 點亮
開關 A 或 B 只有一個為“開”,另一個為“關”時,LED Y 熄滅
開關 A 和開關 B 都為“關”時,LED Y 熄滅

基本邏輯電路也稱作門(gate)電路,可以通過單個輸入來固定輸出(關閉門),或反映輸出(打開門)。AND 電路的門電路的工作情況可以用圖 2 的電路圖進行說明 —— A 或 B 的開關之一固定為“關”,LED 保持熄滅,也就是說輸出固定為“關”(關閉門);相反,A 或 B 的開關之一固定為“開”,未固定的另一個輸入能夠直接反映輸出(打開門)。

2. OR 電路
OR 電路也被稱為“邏輯或”,只要有任何一個輸入為 1,或者都為 1 的情況下,都會輸出 1。邏輯表達式用“+”表示,例:Y=A+B。

將模擬電路數字化:邏輯電路篇

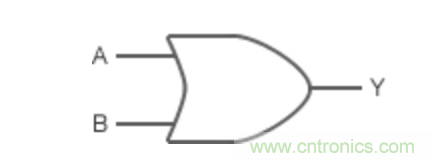

電路符號


將模擬電路數字化:邏輯電路篇
真值表

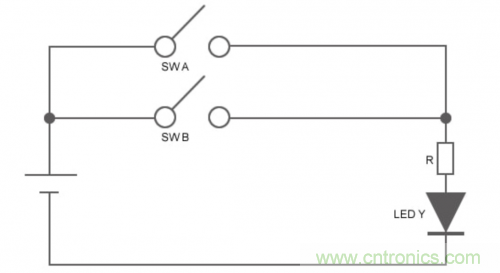

如果用開關和 LED 來表現 OR 電路的工作方式的話,就是如下圖 3 所示的并聯電路。由于是并聯電路,因此開關 A(SW A)或開關 B(SW B)中任意一個為“開”,或兩者均為“開”時,LED Y 就點亮。

將模擬電路數字化:邏輯電路篇
圖 3:OR 電路的運作方式

OR 電路的門功能與 AND 電路的工作方式正好相反 —— A 和 B 的開關之一固定為“開”時,LED 保持點亮,也就是說輸出固定為“開”(關閉門);相反,A 和 B 的開關之一固定為 “關”,未固定的另一個輸入能夠直接反映輸出(打開門)。

3. NOT 電路
NOT 電路也被稱作變頻或反向電路,具有將輸入反向輸出的功能。是輸入為 1 時輸出 0,輸入 0 時輸出 1 的電路。邏輯表達式用“¯”表示 (例)Y=。


將模擬電路數字化:邏輯電路篇

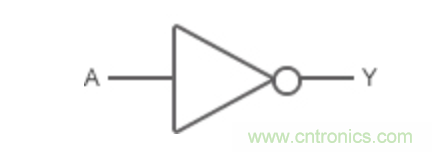

電路符號

將模擬電路數字化:邏輯電路篇

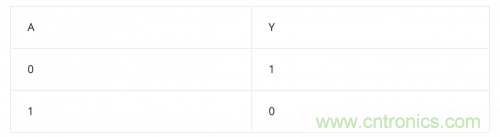

真值表
