【導讀】雙向直流變換器采用經典BUCK/BOOST電路拓撲，具備升降壓雙向變換功能，即升降壓斬波電路。能量從C1流向C2時，直流變換器工作在BOOST模式下，實現升壓功能；能量從C2流向C1時，直流變換器工作在BUCK模式下，實現降壓功能。
雙向直流變換器
雙向DC-DC變換器是實現直流電能雙向流動的裝置，主要應用于混合動力汽車和直流不間斷供電系統等

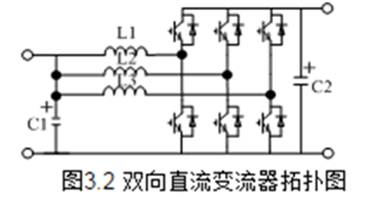

雙向直流變換器采用經典BUCK/BOOST電路拓撲，具備升降壓雙向變換功能，即升降壓斬波電路。能量從C1流向C2時，直流變換器工作在BOOST模式下，實現升壓功能；能量從C2流向C1時，直流變換器工作在BUCK模式下，實現降壓功能。
雙向直流變換器功能描述：
恒壓充、放電機轉換，恒功率充、放電及轉換等；
電池側和直流母線側雙向升降壓；l 兼容多種不同配置和型號的蓄電池；
電池側接光伏電池板時具備MPPT功能；
多臺變流器并聯運行控制功能（主從控制，下垂控制）；
所謂雙向DC-DC變換器就是DC-DC變換器的雙象限運行，它的輸入、輸出電壓極性不變，但輸入、輸出電流的方向可以改變。變換器的輸出狀態可在Vo-lo 平面的一、二象限內變化。變換器的輸入、輸出端口調換仍可完成電壓變換功能，功率不僅可以從輸入端流向輸出端，也能從輸出端流向輸入端。圖1-1為BDC的二端口示意圖。從各種基本的變換器拓撲來看，用雙向開關代替單向開關，就可以實現能量的雙向流動。
雙向dc-dc變換器是什么 雙向dcdc變換器原理
雙向DC-DC變換器實現了能量的雙向傳輸，在功能。上相當于兩個單向DC-DC變換器，是典型的 機兩用“設備。在需要雙向能量流動的應用場合可以大幅度減輕系統的體積重量及成本，有重要研究價值。
雙向DC-DC變換器的應用
在一一個系統中的直流電源（或直流源性負載）間需要雙向能量流動的場合都需要雙向DC-DC變換器。因此直流電機驅動系統、不停電電源系統、航空航天電源系統、太陽能（風能）發電系統、能量儲存系統（如超導儲能）、電動汽車系統等系統中都有其適用場合。下面列舉幾個預研的或已應用的實例，以使BDC的概念更清晰。
雙向直流變換器因公環境介紹
雙向DC-DC變換器是能夠根據能量的需要調節能量雙向傳輸的直流到直流的變換器。雙向DC-DC變換器通過集成運放加三極管組成的恒流源實現實現電池的充電功能以及由TL494組成的升壓電路實現對電池的放電功能，LCD液晶屏用于顯示充電電池的充電電流，并且能夠自動轉換變換器充放電工作模式。此作品電路簡單， 效率較高，性能穩定；可以滿足題目的要求，可適用于直流不停電系統、太陽能電池變換器、電動汽車等方面。
