【導讀】對于降壓型DC-DC轉換器而言，低邊開關的最大電流開關能力是非常重要的參數。例如，開關容量為1A的產品，需要能夠承受高達1A的電感峰值電流。但是，這是輸入端的電流驅動能力，升壓后的最終輸出電流取決于升壓比和轉換效率，會大幅下降。
本文關鍵要點
升壓型DC-DC轉換器的最大輸出電流不僅僅取決于低邊開關的電流容量。升壓比、轉換效率和電感紋波電流等因素會導致最大輸出電流大大低于低邊開關的電流容量。
在選擇升壓型DC-DC轉換器時，需要根據所需的輸出電流和升壓比等使用條件來求出低邊開關所需的開關電流值，然后再選擇產品。
低邊開關不僅“輸入電流值”這個參數很重要，還需要具備支持流過電感紋波電流引起的電流波動峰值的能力。
目錄
低邊開關的最大電流和可輸出的最大輸出電流
低邊開關所需的最小開關電流容量探討
首先來了解“低邊開關的最大電流和可輸出的最大輸出電流”。
低邊開關的最大電流和可輸出的最大輸出電流
輸入輸出電壓和器件常數對最大輸出電流的影響
低邊開關的最大電流和可輸出的最大輸出電流
對于降壓型DC-DC轉換器而言，低邊開關的最大電流開關能力是非常重要的參數。例如，開關容量為1A的產品，需要能夠承受高達1A的電感峰值電流。但是，這是輸入端的電流驅動能力，升壓后的最終輸出電流取決于升壓比和轉換效率，會大幅下降。
升壓型DC-DC轉換器有多種控制方式，在本系列文章中，將介紹采用電流模式固定頻率PWM控制方式、升壓開關的最大電流由電流限制功能來決定的產品的最大輸出電流。
低邊開關所需的最小開關電流容量探討
在選擇升壓型DC-DC轉換器時，首先需要根據所需的輸入電壓、輸出電壓和輸出電流規格來估算低邊開關需要多大電流驅動能力。

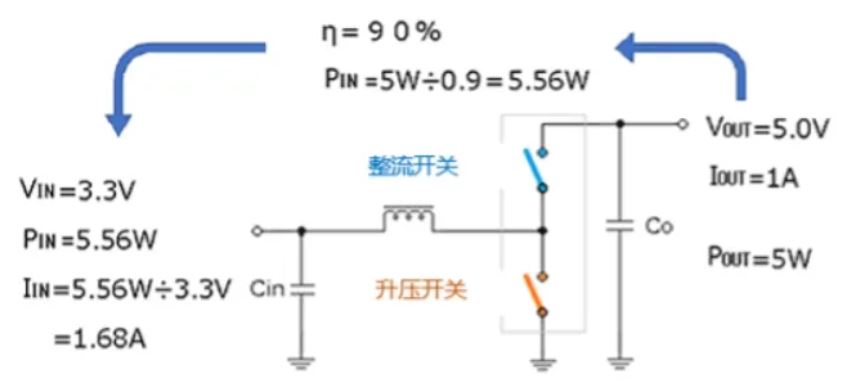

假設從VIN=3.3V升壓并達到VOUT=5V/IOUT=1A，在這個條件下，根據輸出要求得出輸出功率POUT=VOUT×IOUT=5V×１A=５W。當效率η為90%時，輸入功率PIN＝POUT÷η＝５W÷0.9＝5.56W，輸入電流IIN＝PIN÷VIN=5.56W÷3.3V＝1.68A
*效率η會隨著輸入電壓、輸出電壓、電流值、所用電感器等因素而變化。
升壓型DC-DC轉換器對該1.68A的直流輸入電流進行開關，但輸入電流IIN是根據電感紋波電流IRIPPLE而增減的電流平均值。

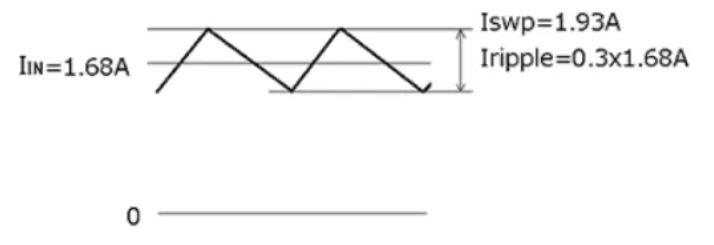

流過開關的峰值電流ISWP是輸入電流加上一半的電感紋波電流值后的電流。當電感紋波電流為最大輸入電流的30%時，流過開關的峰值電流ISWP為：
因此，需要選擇可對2A左右電流進行開關的低邊開關產品。
文章來源：羅姆半導體集團
