【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。本節主要介紹鐵氧體磁芯，鐵氧體磁芯是鐵氧體的精髓。詳細說明了鐵氧體磁芯的靜噪原理。
不改變電路板也能使用的靜噪元器件
一直以來，為大家介紹的都是安裝于電路板上電路中的靜噪元器件，本次將介紹無需安裝在電路板上的靜噪元器倍受矚目件（雖然也有固定于電路板上的......）
在 電子設備商品化之際，如之前介紹的，需要確認設備產生的噪聲是否滿足EMI法規，但必須在完成設備的設計之后才能做最終確認。最近，有關無噪聲干擾設計的 技術有了一定積累，并對無噪聲干擾做了諸多的研究。但結果還是要待最終確認后才能揭曉。如果噪聲控制在噪聲限值范圍內就沒有問題，但經確認，也經常會出現 超過噪聲限值范圍的情況。在交貨期緊迫的情況下，又沒有時間變更電路板，像鐵氧體磁芯這種無需變更電路板的元器件就非常適用了。
鐵氧體磁芯是鐵氧體的精髓
鐵氧體磁芯是鐵氧體(這里所使用的鐵氧體被稱為軟磁鐵氧體)是陶瓷磁性體被加工為各種形狀的產品。以往生產線圈時，大多是用導線卷繞在環狀的鐵氧體上當做磁芯使用的，因此用于靜噪的產品也同樣被稱為鐵氧體磁芯。
鐵氧體因其結構，可分為Mn-Zn類和Ni-Zn類。Mn-Zn類具有導電性，因此需要絕緣加工；而Ni-Zn類具有優良的高頻特性，因此經常將Ni-Zn類的鐵氧體用作靜噪產品。
鐵氧體磁芯靜噪原理
鐵 氧體磁芯雖然形狀各異，但大多都是環形。導線穿過該環形孔，導線和鐵氧體磁芯構成了線圈（電感）。由于該線圈（電感）與電子元器件的電感原理是相同的，所 以如圖1所示頻率越高電感值就越高。因此可以作為阻止高頻電流的低通濾波器來使用，從而降低高頻噪聲。同時，使用鐵氧體磁芯可以獲得另一種效果。如果電流 通過由鐵氧體磁芯構成的電感，鐵氧體磁芯上會產生磁通量，電流能量就會轉變?yōu)榇拍堋５S著電流的變化該磁通量再次因電磁感應而轉換為電流。此時，磁通量的 能量并沒有全部轉回電流能量，有一部分作為磁損耗而消失(稱為磁滯損耗)。因此，通過導線的一部分噪聲電流作為磁損耗而消耗其能量。圖1的右側顯示了導線 通過鐵氧體磁芯時線圈的阻抗特性。普通線圈的阻抗多為電抗（X）成分，使用鐵氧體磁芯時電阻（R）的成分就變得非常多。這是選擇了適用于靜噪的鐵氧體材料 的結果，但就鐵氧體磁芯作為靜噪用，與高阻抗限制電流的效果相比，由磁損耗來消耗噪聲能量的效果更為顯著。

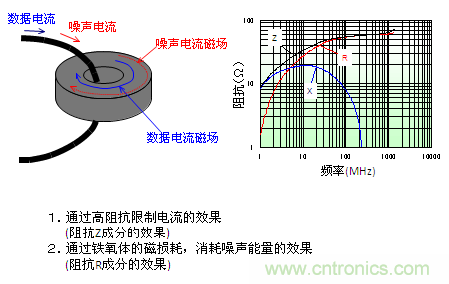

圖1 鐵氧體磁芯靜噪效果
[page]鐵氧體磁芯的規格和性能
鐵氧體磁芯的靜噪性能會因鐵氧體的材料和形狀而變化。
導磁率因鐵氧體的材料而異，因此阻抗也不同。另外，阻抗的電阻成分和電抗成分的比率也因材料而異。但是，作為靜噪用出售的鐵氧體磁芯材料是專門針對靜噪效果而研制的，因此不論選擇什么樣的材料，在特性上也不會存在很大差異。

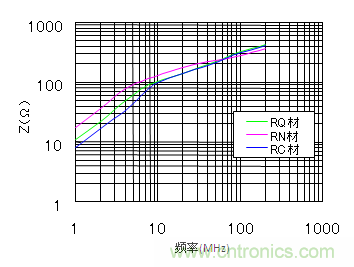

圖2 不同的鐵氧體材料在性能上的差異
導線通過環狀磁芯的次數（圈數）增加時，電感就增加(圈數乘2的比例)，因此阻抗也增加。但導線繞2圈以上時，繞線 開始處（入口）和繞線結束處（出口）接近，其間具有雜散電容，高頻噪聲會經過該雜散電容，從而降低了高頻性能。因此，對降低噪聲所需頻率數的考量，需要設 定以下兩項內容，即是選擇增加圈數重視低頻區域，還是減少圈數重視高頻區域。

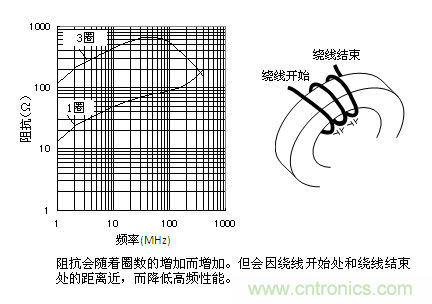

圖3 圈數與阻抗的關系
阻抗會隨著圈數的增加而增加。但繞2圈以上時，就會因繞線開始處和繞線結束處的接近而降低高頻性能。[page]
另外，如圖4所示鐵氧體磁芯的尺寸會影響其性能。因此，盡可能選擇內徑小、截面積大的環形磁芯。
圖4 鐵氧體磁芯的尺寸和性能
作為共模扼流線圈用的鐵氧體磁芯
鐵氧體磁芯因其使用方便，常通過電纜被廣泛使用。但該電纜與接口電纜和電源電纜等 數根電纜并行布線，常會產生共模噪聲問題。在這種情況下，共模扼流線圈對靜噪是有效的，可以將電纜集中通過一個鐵氧體磁芯，作為共模扼流圈發揮功效。在通 過單端布線數根信號線接口電纜的情況下，共模扼流線圈難以布線。但如使用鐵氧體磁芯，就可以通過集中電纜穿過鐵氧體磁芯的方式，簡單地實現共模扼流線圈的 功能。

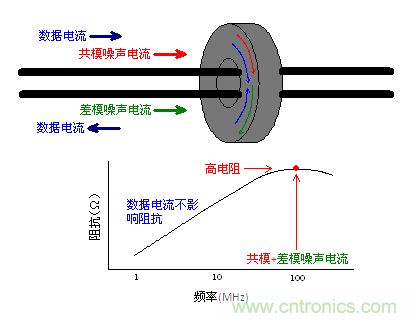

圖5 作為共模扼流圈發揮功效的鐵氧體磁芯
形狀各異的鐵氧體磁芯
以上為大家介紹了環狀鐵氧體磁芯，此外，還有其他形狀各異的鐵氧體磁芯也逐漸商品化了。有配合扁平型電纜和 FPC（柔性電路板）形狀的寬幅薄型成形產品，可以不通過電纜，也能使用的分割組裝型磁芯產品等等。另外還有非環狀的、平面狀產品。這是貼于IC等有電磁 波輻射的地方，利用鐵氧體的磁損耗來降低通過這里的電磁波吸收效果。

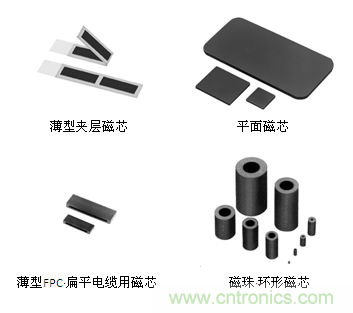

圖6 形狀各異的鐵氧體磁芯
