【導讀】如何抑制電磁干擾，一直都是開關電源模塊設計中不可忽視的問題，其不僅關系到電源模塊本身的可靠性，也關系到整個應用系統的安全和穩定性。全面抑制開關電源模塊的各種噪聲干擾才會使開關電源模塊得到更廣泛的應用。
一、電磁干擾的定義
電磁干擾(ElectroMagneticInterference，簡稱EMI)是指任何在傳導或電磁場伴隨著電壓、電流的作用而產生會降低某個裝置、設備或系統的性能，或可能對生物或物質產生不良影響之電磁現象。

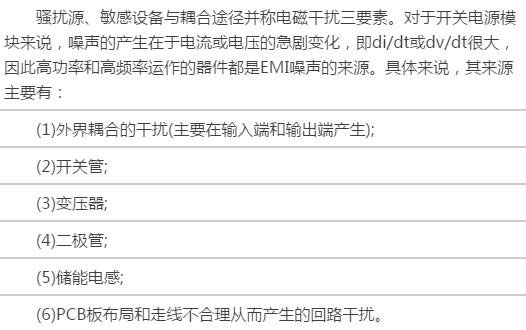

二、電磁干擾的產生
三、抑制電磁干擾的對策
人們總是想方設法地將電磁干擾三要素之中的一個去掉：屏蔽掉騷擾源、隔離開敏感設備或者切斷耦合途徑。從能量的角度來講，電磁干擾是一種能量，無法不讓它產生，只有用一定的辦法去減小其對系統的干擾。可用到的方法可分為兩大類：一種是讓能量泄放掉;另一種是把能量給擋在外部。可以說一種方法是減小其產生的幅度，另一種則切斷其傳播途徑。
下面針對具體的方面一一分析：
1、外界干擾的耦合(輸入端和輸出端)
(1)輸入端
輸入端是整個電源的入口處，電源內部的噪聲也可由此傳播到外部，對外界造成干擾。通常采用的策略是在輸入加X(jué)電容、Y電容、差模電感和共模電感對噪聲和干擾進行過濾。圖1就是一種比較常見的EMI濾波電路。
2、開關管
在電源模塊的工作過程中，由于開關管結電容的存在，開關管在快速開關的時候就會產生毛刺和尖峰，這樣就會有一些傳遞或發射出來。另外開關管的結電容和變壓器的繞組漏感也有可能產生諧振而發出干擾。

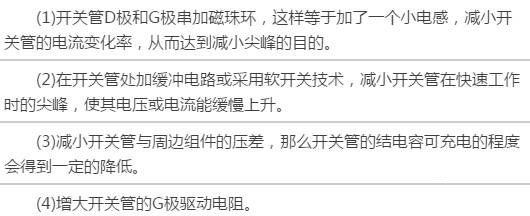

對此可采用的對策有：
3、變壓器
變壓器是電源模塊的儲能組件，在能量的充放過程中，就可能會產生噪聲干擾。漏感可以與電路中的分布電容組成振蕩回路，使電路產生高頻振蕩并向外輻射電磁能量，造成電磁干擾。一次繞組與二次繞組之間的電位差也會產生高頻變化，通過寄生電容的耦合，從而產生了在一次側與二次側之間流動的共模傳導EMI電流干擾。
對此可采用的對策有：
(1)變壓器加屏蔽。
屏蔽可分為電屏蔽與磁屏蔽，電屏蔽主要的作用是將初級來的干擾信號與次級隔離開來。可在初、次級之間包一層銅箔(內屏蔽)，但頭尾不能短路，銅箔要接地，這樣在初級繞組與銅箔之間形成電容，共模傳導干涉信號通過電容—銅箔—接地形成回路，不能進入次級繞組從而起到電屏蔽的作用。磁屏蔽則在變壓器外部線包包首尾相連的銅箔(外屏蔽)。銅箔是良導體，高頻交變漏磁通穿過銅箔的時候會產生渦流，而渦流產生的磁場方向正好與漏磁通的方向相反，部分漏磁通就可以被抵消。
4、二極管
二極管在快速截止與導通的過程中會有尖峰的產生，特別是整流二極管，其在反向恢復過程中，電路的寄生電感、電容會發生高頻振蕩，產生電磁干擾。
對此可采用的對策有：
(1)加RC吸收電路，讓二極管的能量能平緩的泄放。
(2)在其陰極管腳套一個磁珠環，使其電流不可突變以減小尖峰。
5、儲能電感
(1)類似于變壓器，可對其加屏蔽。
(2)調整其參數，避免與回路的電容產生振蕩。

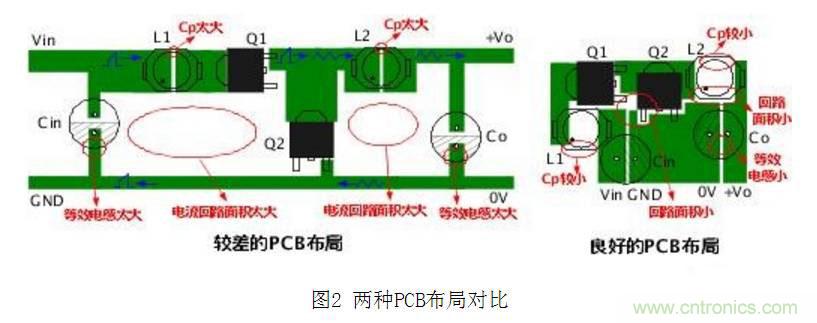

6、PCB板的布局和走線
準確的說，PCB是上述干擾源的耦合通道，PCB的優劣，直接對應著對上述EMI源抑制的好壞。同時PCB板上器件的布局和布線的不合理都會造成EMI干擾。

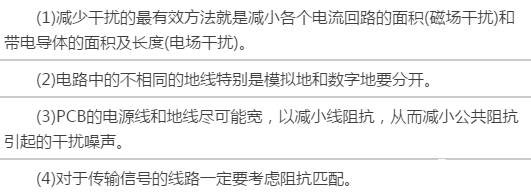

對此可采用的對策有：

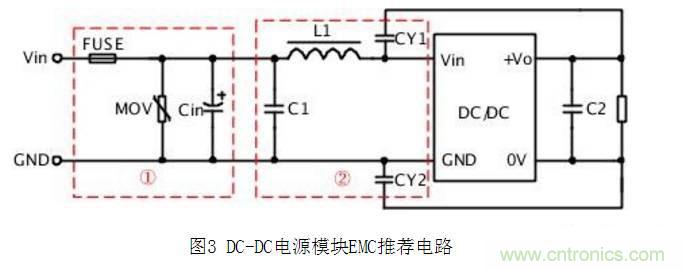

對于體積較小的DC-DC電源模塊，通常的做法是通過搭建外圍電路來實現電磁干擾的抑制，以保證應用系統的可靠性。EMC推薦電路如圖2所示，其中①部分用于EMS測試，②部分用于EMI濾波。
以上內容轉載自電源聯盟微信公眾號，版權歸作者所有。
