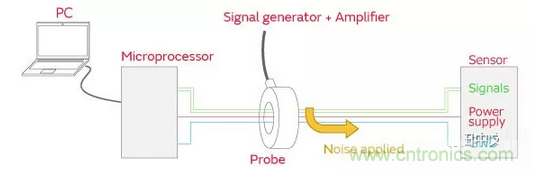

【導讀】此篇為靜噪對策事例，以“車載設備用的傳導抗擾度規定BCI測試”為設想來介紹，分別分析電源線和信號線的靜噪對策事例。
將傳感器誤操作發生的情況對電源線和信號線的噪聲影響分別來研究一下對策和效果。
電源線的靜噪對策事例

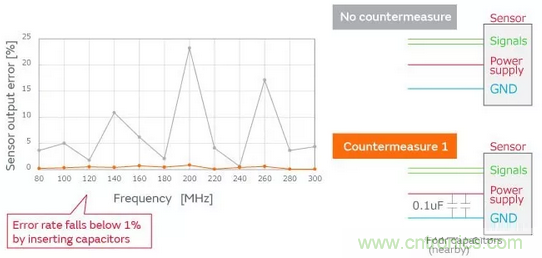

傳感器的電源線受噪聲影響，會發生傳感器輸出值的異常（輸出誤差）。將注入電源線的噪聲級固定，對對策前后的輸出誤差的大小進行調查。
傳感器輸出值發生誤操作的起因是“電源線的常態噪聲”，在傳感器附近插入0.1uF的低ESL電容器。
這樣一來，傳感器的輸出誤差降到了1%以下。
需要進一步靜噪對策時，像前文介紹的，可運用電感器和電容器組合成π型濾波器進行對策。
信號線的靜噪對策事例

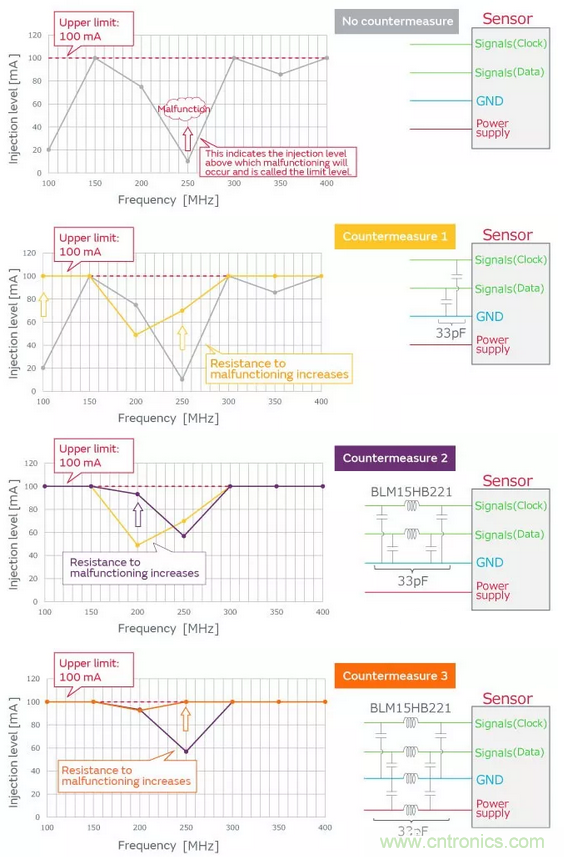

傳感器的信號線收到噪聲影響，傳感器的通信會發生停止。提高注入的噪聲水平，調查能夠正常工作（不發生誤操作）的水平極限。
初期 ：誤操作耐性根據頻率不同而明顯不同。(此事例為100MHz和250MHz，耐性較低。)
對策①：追加電容器改善100/250MHz的耐性
對策②：用鐵氧體磁珠和電容器構成濾波器改善200/250MHz的耐性
對策③：為了取得平衡，將π型濾波器加在電源線，GND線上追加鐵氧體磁珠，從而改善全頻率范圍的耐性
可看到使用對策③(推薦電路)，全頻帶的噪聲耐性良好。
介紹傳感器噪聲對策的必要性和推薦電路，以及可能的難點，即“噪聲造成傳感器誤操作的原理”和“對策事例”。
