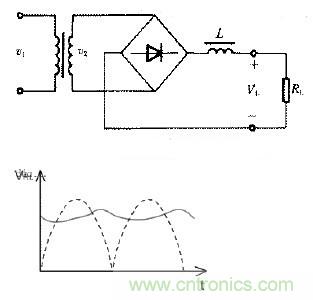

濾波電感整流電路的輸出電壓不是純粹的直流，從示波器觀察整流電路的輸出，與直流相差很大，波形中含有較大的脈動成分，稱為紋波。為獲得比較理想的 直流電壓，需要利用具有儲能作用的電抗性元件（如電容、電感）組成的濾波電路來濾除整流電路輸出電壓中的脈動成分以獲得直流電壓。 常用的濾波電路有無源濾波和有源濾波兩大類。無源濾波的主要形式有電容濾波、電感濾波和復式濾波(包括倒 L 型、LC 濾波、LCπ 型濾波和 RCπ 型濾波等)。有源濾波的主要形式是有源 RC 濾波，也被稱作電子濾波電感。直流電中的脈動成分的大小用脈動系數來表示，此值越大，則濾波器的濾波效果越差。

脈動系數(S)=輸出電壓交流分量的基波最大值／輸出電壓的直流分量 半波整流輸出電壓的脈動系數為 S=1．57，全波整流和橋式整流的輸出電壓的脈動系數 S≈O．67。對于全波和橋式整流電路采用 C 型濾波電路 后，其脈動系數 S=1／(4(RLC／T-1)。(T 為整流輸出的直流脈動電壓的周期。) 電阻濾波電路 RC-π 型濾波電路，實質上是在電容濾波的基礎上再加一級 RC 濾波電路組成的。如圖 1(B)RC 濾波電路。若用 S 表示 C1 兩端電壓的脈動系數，則輸 出電壓兩端的脈動系數 S=(1/ωC2R)S。 由分析可知，電阻 R 的作用是將殘余的紋波電壓降落在電阻兩端，最后由 C2 再旁路掉。在 ω 值一定的情況下，R 愈大，C2 愈大，則脈動系數 愈小，也就是濾波效果就越好。而 R 值增大時，電阻上的直流壓降會增大，這樣就增大了直流電源的內部損耗；若增大 C2 的電容量，又會增大電容器的體積 和重量，實現起來也不現實。這種電路一般用于負載電流比較小的場合.
