DIY:看控制器通用板如何“變身”滾筒洗衣機

發布時間:2015-01-12 責任編輯:echolady

【導讀】這是一臺小鴨圣吉奧XQG50-NM156N型滾筒洗衣機,機械式程序控制器由于各種原因損壞,因此洗衣機只能實現洗滌、排水、脫水等基本功能。為了節省經費,操作簡單】制作容易,選用洗衣機控制器通用板,為適用于滾筒洗衣機,我們將電路進行變身。

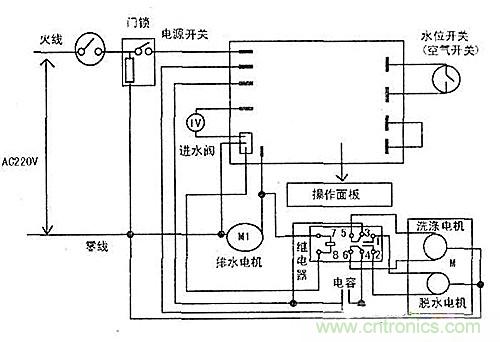

改裝要點:1.將原洗衣機電源開關、門鎖串接如下圖。2.將蓋開關短接(因為滾筒洗衣機沒有此安全開關)。3.加接220V繼電器,進行速度變換。4.將操作面板用雙面膠或其他膠水粘在洗衣機適當位置。

工作原理:按下電源開 關,門鎖鎖定后控制板得電,工作過程如同一般洗衣機,但到排水時,排水電機和繼電器同時得電,排水的同時繼電器也進行速度轉換,繼電器觸點由原來的常閉觸 點3-5、4-6通變換成常開觸點3-1、4-2通,即脫水時由原來低速洗衣電機轉換為高速脫水電機,等排水、脫水程序完成后,繼電器失電又恢復為原始狀 態,直到洗滌完成。

經此改修后,雖失去了一些功能,但都能洗干凈衣服,且經濟簡單。此方法供參考,避免因找不到合適的控制器而煩惱。

DIY:看控制器通用板如何“變身”滾筒洗衣機
圖1
DIY:看控制器通用板如何“變身”滾筒洗衣機

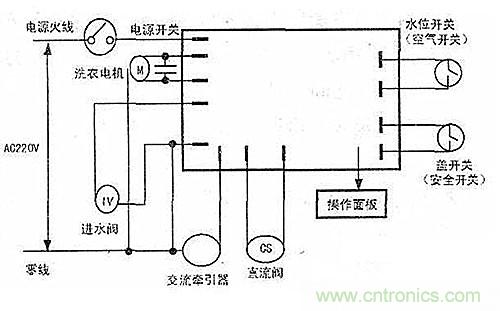

圖2
