5G毫米波接口特性分析面臨的挑戰,工程師如何客克服?

發布時間:2017-01-03 責任編輯:sherry

【導讀】為5G毫米波接口進行特性分析并不容易,過程中會遭遇許多新的挑戰。本文探討其中一些挑戰及考慮因素,協助工程師輕松迎戰這些難題。

5G有許多頗具挑戰性的目標——括增加網絡容量、提升峰值數據速率以及讓行動通訊服務變得更可靠。其中有些目標需要將現今效能提高10倍、100倍或1,000倍,這在現有低于6GHz的頻譜中是無法達成的。因此,研究人員必須在高達100GHz厘米波(cm)及毫米波(mmWave)頻率中研究新的無線接口。

為了對射頻(RF)信道之毫米波頻率進行特性分析,工程師面臨許多前所未有的新挑戰。本文探討其中一些挑戰及考慮因素,協助工程師輕松迎戰這些難題。

為了制訂新的無線接口標準,研究人員必須能夠評估RF通道的特性,才能了解RF訊號透過信道傳遞的方式。研究人員目前使用通道探測技術來收集「通道脈沖響應」(CIR)數據,以便利用信道參數估算算法擷取信道參數,接著再將擷取到的數據用于新信道模型的建構,如圖1所示。

信道探測量測系統可分為各種不同類型,從簡單到復雜的都有,端視估算的參數而定。量測支持多路徑傳播的時變(TIme-varying)通道時,必須了解內含時間及相位信息的復雜脈沖響應。此外,能夠在類似條件下,利用不同的量測系統來復制或驗證量測,是一項重大的挑戰。

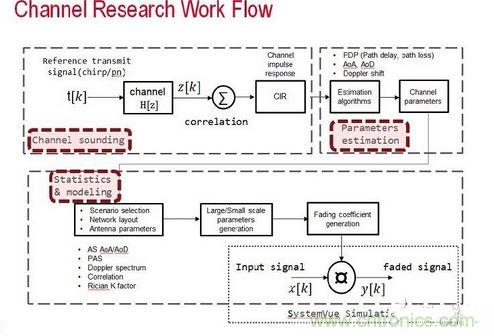

無線傳輸信道的模型是由信道探測、信道參數估算以及統計資料所組成

圖1:無線傳輸信道的模型是由信道探測、信道參數估算以及統計資料所組成

重要技術挑戰包括:

· 以大于500MHz帶寬及多通道支持,在毫米波頻率下進行訊號產生及分析

· 數據擷取及儲存

· 通道參數估算

· 校驗及同步化

接下來討論有助于因應這些挑戰的一些重要考慮。

訊號產生與分析

為了滿足使用者對于5G的高帶寬需求,無線接口標準將涵蓋高達100GHz的毫米波頻率,帶寬為500MHz至2GHz,而且支持多個通道。在此情況下,研究人員需考慮非常多的因素,而且亟需高效能的信道探測系統。

這些量測纟統必須能滿足前述的核心需求,并提供可重復的量測。重要系統組件包括基于基頻任意波形產生器(AWG)的寬帶數字模擬轉換器(DAC),以及可當作寬帶數字轉換器或示波器使用的模擬數字轉換器(ADC),以支持所需帶寬,并具備足以支持擷取訊號所需動態范圍的分辨率。

同樣地,由于5G標準尚未制訂,測試設備應具備相當的靈活性,如此才可隨著測試要求及標準演進,而進行配置或重新配置。

數據擷取與儲存

透過具多信道功能的寬帶量測系統來收集原始數據時,單單一項8通道、1GHz帶寬的量測,便可在短短一秒內耗用高達數Gigabyte的數據,并迅速將磁盤驅動器塞爆。不僅如此,研究人員還必須擷取ADC的數據,然后存入儲存裝置。想要實時擷取并且以串流方式傳輸數據,根本是不可能的任務。唯一感到開心的是磁盤驅動器制造商,因為他們可以賣出更多的儲存裝置,但這種方法并不可行。

另外,還可考慮使用兩種可減少數據收集量的擷取方法:

· 若探測訊號少于一個傳送周期,即可僅擷取有效數據、或僅擷取執行CIR計算所需的數據。這種方法可大幅減少所需收集的數據量。

· 接下來,則可利用內建的實時自動關聯及訊號處理功能量測寬帶,以便在量測系統內產生有效CIR數據。此時只需儲存CIR結果,因而可大幅節省儲存空間,并加速提供CIR結果。

通道參數估算

截至目前為止,大多數的研究都是在單通道中完成的。MIMO通道引進了空間與關聯的概念,因而衍生出估算空間參數的主要問題。例如,研究人員需估算到達角(AoA)、出射角(AoD)、以及擴展角(AS)等參數。目前可用的信道參數估算算法包括波束成形、子空間,以及最大似然(Maximum Likelihood,ML)等多種方法。

為了一致性、同調性以及估算效能,ML估算算法是效能極佳的MIMO通道參數估算法。其中尤以運算量較低的SAGE算法(最大似然為基礎)最受研究人員的歡迎。

校驗與同步化

校驗與同步遠比取得準確、可重復的結果更為重要。藉由使用兩個銣頻率,為發射器和接收器提供穩定、高度精密的10MHz同步參考頻率,可實現發射器及接收器子系統的同步化,如圖2所示。此外,還必須透過觸發,將探測激發訊號的產生及擷取同步化。

建構圖2所示的毫米波量測系統時,必須考慮校驗的效益:

· 系統校驗亦稱為「背對背」校驗,可將發射器連接到接收器,以對齊頻率參考與系統頻率,進而取得準確的振幅、相位及抵達時間估算。

· 基頻AWG的差動IQ輸出可能具有時序、增益及正交誤差,這會對訊號質量造成影響。IQ失配校驗可修正AWG輸出之同相與正交相位訊號之間的失衡。

· 多信道、寬帶數字轉換器或示波器可能在通道間出現時間及相位變異,因而將對量測結果造成影響。您可用各種方法量測整體的通道頻率偏差,其中一種方法是量測各個信道在大頻率范圍內的振幅及相位差,并套用寬帶修正濾波器。

· 天線及功率校驗也必須列入考慮。您可查看天線制造商的校驗數據。若未提供,則可在微波試驗室內進行天線數組相位場型量測,并與天線數組的理論效能加以比較。

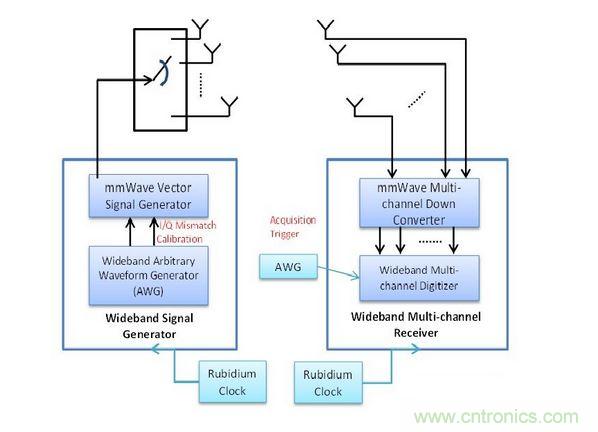

此量測系統包括用于精確Tx與Rx同步化的銣頻率,以及可將訊號產生與數據擷取維持一致的擷取觸發器

圖2:此量測系統包括用于精確Tx與Rx同步化的銣頻率,以及可將訊號產生與數據擷取維持一致的擷取觸發器

結語

總之,想要對新的5G毫米波接口進行特性分析并不容易,過程中會遭遇許多新的挑戰。為了分析支持多路徑傳播的時變通道,必須使用復雜的量測系統,其中包含支持毫米波、寬帶訊號及多個信道的測試設備;全面的校驗;以及同步化功能,以便利用有效的信道參數估算算法,進行真實且準確的信道模型特性分析,進而獲得準確且可重復的量測。
