LED電源調光方案：
LED電源調光方案主要通過改變LED的電流或電壓來實現亮度調節，常見的調光方式包括模擬調光、PWM調光、TRIAC調光等。每種調光方式都有其獨特的優勢和應用場景。
模擬調光（CCR）：
模擬調光，即恒流減少調光，通過改變通過LED的電流來線性調整LED的亮度。這種方法簡單易行，適用于大多數LED燈具。
PWM調光：
脈寬調制（PWM）調光是一種通過快速開關LED來實現調光的方法。它不會改變LED的色譜，且能夠?qū)崿F(xiàn)非常精細的調光控制。PWM調光的優點在于不會產生色譜偏移，因?yàn)長ED始終工作在滿幅度電流和0之間。
TRIAC調光：
TRIAC調光，也稱為前沿切相調光，通過控制交流電的相位來實現調光。這種方法適用于白熾燈和鹵素?zé)簦策m用于LED照明，特別是當需要與現有的調光系統兼容時。
調光技術詳解：
PWM調光：航順MCU通過PWM生成可變占空比的脈沖，來控制驅動器的平均電流增減，從而有效控制LED的亮度。這種調光方式不僅能夠?qū)崿F(xiàn)從100%光輸出降至低端光水平的平滑調光，還能確保在整個調光過程中無頻閃，提供連續流暢的照明體驗。
防頻閃技術：為了避免LED在調光過程中的頻閃問題，航順MCU的LED調光引擎采用同步關閉COG PWM輸出和負載開關的方法，切斷電流衰減路徑，實現LED的快速熄滅，從而避免頻閃。
峰值電流控制：在調光過程中，航順MCU通過內部機制來控制峰值電流，可以有效避免因調光不當而產生的峰值電流問題。這種設計有助于保持穩定的照明效果，同時也延長了LED的使用壽命。
這里是參考設計的框圖，控制芯片采用了航順的HK32F0301MC，用MOS管做功率轉換，通過PWM調光方式調光接口電路；拓?fù)浣Y(jié)構采用LCC形式，易于實現很寬的輸出恒電壓和恒電流范圍，隔離輸出，效率高，紋波電流小，保護功能完善。

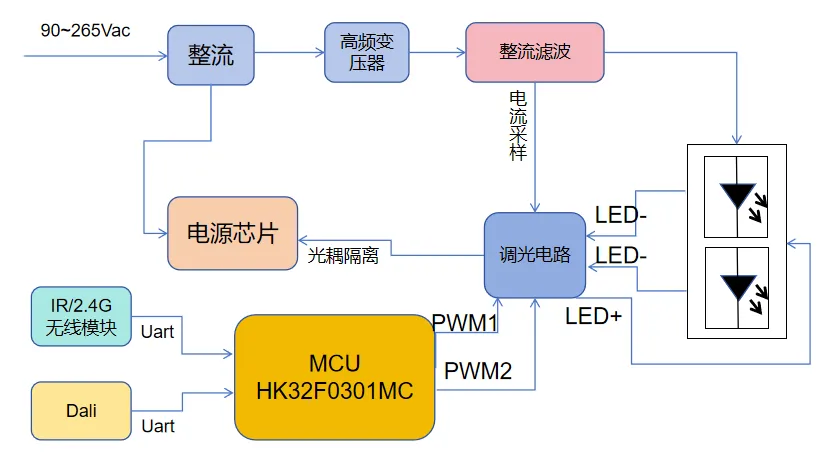

產品系統框圖

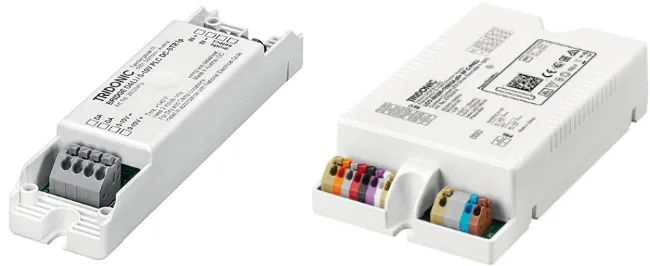

LED電源硬件圖
航順HK32F0301MC系列MCU主要規格
CPU 內核
ARM? CortexTM-M0
最高時鐘頻率：48MHz
24 位 System Tick 定時器
支持中斷向量重映射（通過 Flash 控制器的寄存器配置）
工作電壓范圍：2.4 V ~ 5.5 V產品概述
工作溫度范圍：-40°C ~ +105°C
典型工作電流：
運行（Run）工作模式：2.751 mA@48 MHz@5V
睡眠（Sleep）模式：0.997 mA@48 MHz@5V
停機（Stop）模式：373.354 μA@5V（LDO 正常工作）
低功耗停機（Low-power Stop）模式：6.876μA@5V（LDO 低功耗）
16 KByte Flash（64 頁，每頁 256 Byte；32 位數據讀，32 位數據寫）
Flash 具有數據安全保護功能，可分別設置讀保護和寫保護
4 KByte SRAM
CRC 校驗硬件單元
時鐘
片內高速時鐘（HSI）：48MHz
片內慢速時鐘（LSI）：60 kHz
GPIO 外部輸入時鐘：32MHz（最大值）
復位
NRST 引腳上的低電平（外部復位）
窗口看門狗事件（WWDG 復位）
獨立看門狗事件（IWDG 復位）
電源復位
軟件復位（SW 復位）
低功耗管理復位
GPIO 端口
最多支持 18 個 GPIO 端口
每個 GPIO 都可作為外部中斷輸入
內置可開關的上、下拉電阻
支持開漏（Open-Drain）輸出
輸出驅動能力可配
IOMUX 引腳功能多重映射控制器
小型封裝（如 SOP8/TSSOP16）產品，可通過 IOMUX 可以實現單根引腳對應多個 GPIO 或 外設 IO 的映射控制。
數據通信接口
2 路高速（最高 6 Mbit/s）UART
1 路高速（最高 400 kbit/s）I2C：MCU 在 Stop 模式下，支持?jǐn)?shù)據接收喚醒
1 路高速（最高 18 Mbit/s）SPI
定時器及 PWM 發生器
1 個 16 位高級 PWM 定時器（共 4 路 PWM 輸出，3 路帶死區互補輸出）
1 個 16 位通用 PWM 定時器（共 4 路 PWM 輸出）
1 個 16 位基本定時器（支持 CPU 中斷）
1 個自動喚醒定時器（AWUT），可用于 MCU 停機（Stop）模式下工作
片內模擬電路產品概述
1 個 12 位 1 MSPS ADC（最多 7 路外部模擬輸入通道和 2 路內部通道，支持差分對輸入）
1 個上/下電復位電路
1 個欠壓復位電路
1 個內部參考電壓（內部參考電壓在片內被 ADC 采樣）
CPU 跟蹤與調試
SWD 調試接口
ARM? CoreSightTM 調試組件（ROM-Table，DWT，BPU）
自定義 DBGMCU 調試控制器（低功耗模式仿真控制、調試外設時鐘控制、調試及跟蹤接口分配）
ID 標識
每顆 HK32F0301MxxxxC 芯片提供一個唯一的 96 位 ID 標識
可靠性
通過 HBM7000V/CDM2000V/LU800mA 等級測試
