- 介紹PI Link Switch-Ⅱ系列產品的最新成員LNK632DG
- PI的市場營銷副總裁Doug Bailey簡單介紹PI目前的經營狀況和策略
- LNK632DG可以用于設計符合中國標準的USB充電器
- LNK632DG可滿足五星級充電器標準的要求，待機功耗低至30mW
- 使用該器件僅用21元件即可設計制造滿足五星級標準的充電器
- 該器件具有LinkSwitch-II器件均具有頻率抖動功能，可極大降低EMI濾波器的成本
近日，高壓集成電路的領導廠商Power Integrations推出了其廣受歡迎的Link Switch-Ⅱ系列產品的最新成員LNK632DG，該產品是PI在二月底于深圳舉行的一場行業盛會上推出的唯一一款新產品，推廣資料中PI專門強調這是一款可以用于設計符合中國標準的USB充電器的芯片，就像PI的市場營銷副總裁Doug Bailey對電子元件技術網的分析師表示的那樣，中國是全球充電器的最大制造國，這次PI專門強調對中國標準的支持充分表現了PI對中國市場的重視。
在手機充電器領域最近發生的一件大事是：前不久舉行的巴塞羅那全球移動大會上全球最主要的17家移動運營商和制造商宣布將實施一項通用充電器標準，統一標準的制定除了可以給消費者帶來方便，環保效益也很可觀，可以消除高達51000噸的不必要的充電器造成的電子材料的浪費和污染。出于同樣的目的，06年中國也推出過手機充電器的統一標準。
兩個標準的不同之處在于“接口”，國際標準主要是針對手機機身上的接口,國內標準主要是針對手機充電器的接口。兩個標準的共同之處則在于對充電器待機功耗的重視，根據諾基亞的數據，手機在空載模式下（充電器插接在墻壁插座，但并未與手機連接）所消耗的電能占到其電能使用總量的60%以上。這里顯然存在很大的改善余地。基于此，還是這些手機行業巨頭，包括諾基亞、三星、索尼愛立信、摩托羅拉和LG電子推出了手機充電器星級分級制度。該分級制度根據空載功耗水平將充電器分為若干等級，最高位五星級，空載功耗為30mW。同樣，兩年前制定的中國標準對空載功耗也有要求，空載功耗要求低于700mW。而之前能源之星EPS 2.0 對手機充電器空載功耗的要求是低于300 mW。

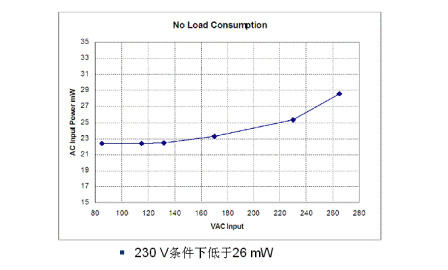

圖1：滿足五星級充電器標準，230V條件下待機功耗低于26mW
LNK632DG可以用于設計符合中國標準的USB充電器，但實際上它的空載/待機功耗能夠達到五星級標準要求的低于30mW。產品的性能如此優秀，難怪Doug Bailey會用“小菜一碟”來形容待機功耗要求低于300 mW的能源之星2.0標準。除了性能卓越，該元件在成本上也獨具優勢。 由于采用了Link Switch-Ⅱ技術，新款LNK632元件具有使用Link Switch-Ⅱ技術的一系列優勢。比如使用LinkSwitch-II設計精確輸出CV/CC時可以省去光耦器、所有次級側的CV/CC控制電路以及所有控制環路補償電路，從而大大簡化設計、降低成本。
除了可以省去光耦器，由于采用無篏位設計還可以再省去四個元件。除了這些節省外圍元件帶來的成本節約，由于采用了優化的PI MOSFET技術，適合100kHz工作，還可以減小變壓器的尺寸和成本、降低輸出電容容量，這些都能進一步降低成本。而高于70%的效率，使其可以使用低成本的AWG28電纜。芯片本身的價格也不貴，100，000片訂貨量的單價為0.42美元，今年三月即可實現量產。
由于以上的節省，使用LNK632DG僅用21元件即可設計制造滿足五星級標準的充電器，這比普通的方案在初級側要要少用6-10個分立元件。PI市場營銷副總裁Doug Bailey表示：“LNK632DG電源IC將為3瓦以下手機充電器制造商帶來福音，無論是采用中國充電器規范還是采用其它USB充電器設計，最多可減少9個充電器元件 。這不僅會降低成本，還能使充電器達到夢寐以求的五星級標準。”

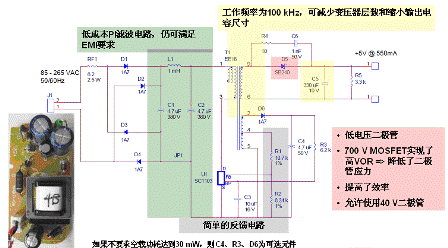

圖2：使用21個元件的CUC充電器
除此之外，新款芯片的性能和可靠性也有了進一步提升，它可以實現+/-5%的恒壓調解，新款LNK632元件將衡流容差規格放寬至+/-18%以滿足中國標準，同時可通過在連續導通模式下工作來提高系統輸出功率。由于集成了更為精確的補償功能，能夠?qū)ψ儔浩麟姼腥莶睢⑤斎腚妷鹤兓屯鈬囟绕七M(jìn)行補償，因此可以在0 – 100 °C的溫度范圍內實現精確控制。另外它還具有LinkSwitch-II器件均具有頻率抖動功能，可極大降低EMI濾波器的成本。LNK632DG先進的安全保護功能包括自動重啟動輸出短路保護和遲滯熱關斷。新器件滿足IEC 60950-1 HV對漏極引腳與其它引腳之間的爬電要求，并能安全處理所有單點故障。
除了手機充電器應用，LNK632DG也可用于LED照明驅動。據筆者一位專注于LED照明產業的專家朋友介紹，PI、Zetex等公司是最早關注LED照明產業的，因此他們是市場上少有的專門有針對LED照明用驅動芯片的廠家，很多其他功率半導體廠家的LED驅動芯片都是從原有的Buck或Boost架構驅動芯片擴展應用而來的，難免存在設計冗余，而PI等公司的專用芯片則不存在這樣的問題，可以盡可能的降低成本。
在談到目前不景氣的全球經濟環境對功率器件廠家的影響時, Doug Bailey表示“PI所受影響不大，僅僅前兩個月受到了影響，很快就穩定下來，因?yàn)镻I的客戶以高端客戶為多。”而就像PI在LED照明領域的遠見卓識一樣，Doug Bailey表示：“PI會一如既往地加大對自己看好的先進技術的投資，以保持和擴大自己在技術和產品上的優勢。”
