基于EE12.6鐵氧體磁芯研發- 測量高達40A的交流電流
- 兼容基于EE12.6磁芯的設計
- 極低損耗、高可靠性、堅固和使用簡單
- 小型DC/DC轉換器
- 僅限于交流電（AC）應用

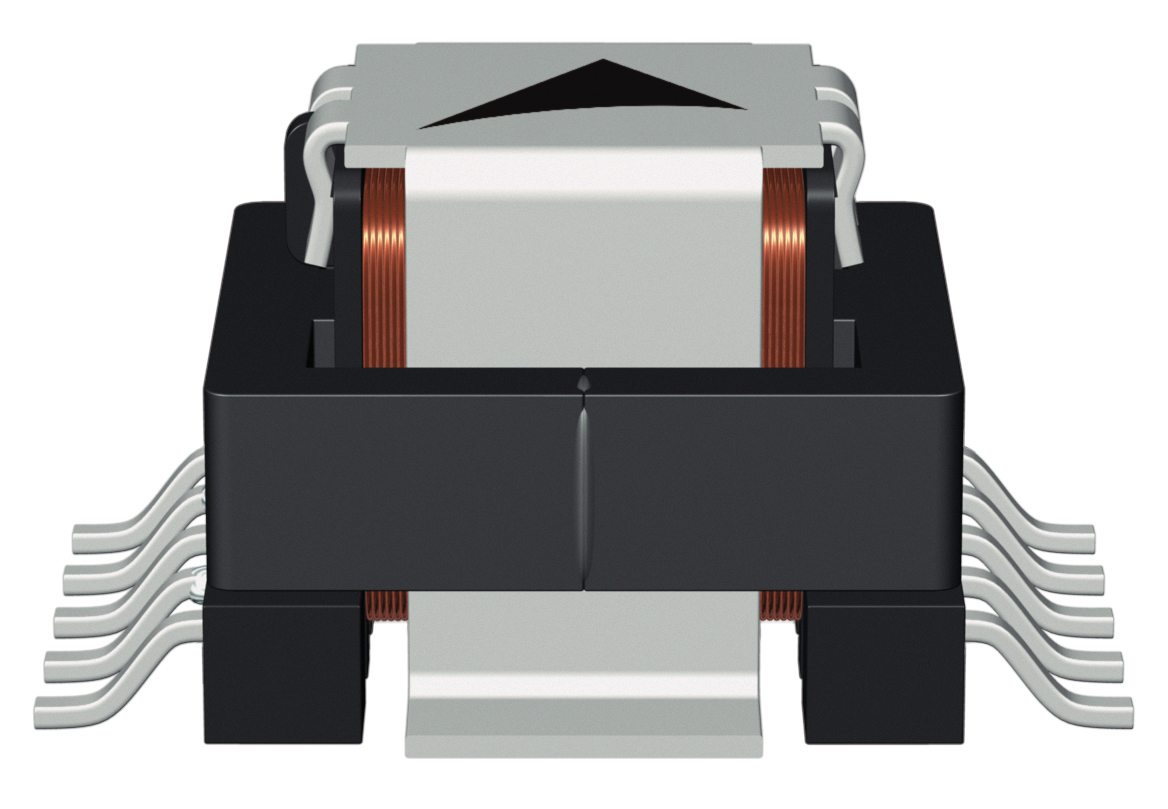

愛普科斯（EPCOS）通過推出四款電流互感器，進一步擴展了其產品范圍。該全新系列變壓器基于EE12.6鐵氧體磁芯而研發，適合于測量高達40A的交流電流。它補充了E4.2和EE5鐵氧體磁芯變壓器的產品系列。
表面安裝技術（SMT）設計使得新型電流互感器特別適合于小型DC/DC轉換器。完整解決方案的一次繞組包括一個外扼。所有類型中，一次繞組的直流電阻均為0.28mΩ，額定電流為40A。新型變壓器的電感為1.4 ~ 22.4µH，次級側直流電阻為400~2500mΩ。其匝數比范圍為1:50 ~ 1:200，測試電壓為1500V（交流電壓）。所有新型電流互感器均兼容現有基于EE12.6磁芯的設計。
通過電流互感器進行的電流測量僅限于交流電（AC）應用。受測電流加到變壓器的一次繞組，次級側可檢測到與電流成正比的電壓信號。該技術具有極低損耗、高可靠性、堅固和使用簡單等優點。電流互感器用于要求控制功能、保護電路或負荷檢測的應用。
