導言：村田制作所開始批量生產最適合于BEMS/HEMS 的LED照明用標準電源模塊,此電源模塊是依據DALI*1 (IEC62386) 照明通信規格，最適合BEMS*2和HEMS*3復數照明的系統控制。
背景和詳細
在建筑新辦公大樓等時，為了達到室內環境和能源性能的最佳結合，采用“工作和周圍照明系統”的需求正在逐漸增加。“工作和周圍照明系統”是憑借調整身邊的照明 (task: 工作崗位) 和廣范圍照明 (ambient: 周圍環境) 的兩種照明，確保工作崗位的亮度的同時，設定降低基礎照明的亮度水平，能夠?qū)崿F(xiàn)不浪費和舒適的視覺環境，最適合使用于BEMS和HEMS。
圖一：LED照明用電源模塊
“工作和周圍照明系統”為了把一般以電源插座類型為主的工作照明也進行總體控制，將所有的照明以無線連接。另一方面，為了實現無線控制LED照明的調光和開/關，必需將LED驅動電源電路與無線電路聯動。這次我們開始了能夠與無線通信模塊直接聯結的“標準電源”電源模塊的的量產，來支持無縫的照明系統的開發。
村田制作所采用DALI方式以電源模塊進行系統控制的通信方法。DALI方式是對于各個電源模塊實施設定個別地址，來進行控制每一個照明，從而同時實現舒適性和節能。并且，也能夠通過雙向通信實現能源的可視化。DALI規格是IEC國際標準規格*4，根據此規格，用戶也能夠自行進行驗證和使用。
產品特點
適用于豐富多彩的調光功能
適用于DALI調光、UART*5調光 (本公司專用無線通信模塊) 、和PWM調光*6的3種類型。
世界通用電源輸入
對應AC90～267V、能在世界各地使用。
絕緣型式
預訂取得CCC (CQC) 規格認證。
降低待機功耗
一般單獨使用的照明器具，在深夜等長時間不使用時以關閉AC電源輸入來熄燈。另一方面，在許多諸如BEMS的場合，即使在熄燈時也為了無線通信而保持待機狀態。因此，照明器具越多時相對地消耗電力就越多，將待機時的電力由一般的2W降低至0.2W程度，可以為節能作出貢獻。
用途
室內用LED照明用電源
系列產品型號
MPA1937系列 (3類型)
• MPA1937A (恒定電流值: 700mA型式)
• MPA1937B (恒定電流值: 600mA型式)
• MPA1937C (恒定電流值: 500mA型式)
電氣特性
對應LED
• Vf: 30～50V
• 恒定電流值: 500mA、600mA、700mA的3類型

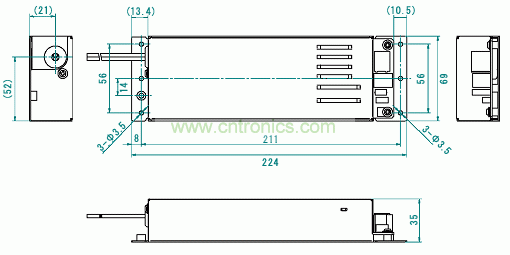

外形尺寸圖
224 (L) x 69 (W) x 35 (T) mm
圖二：電源模塊外形尺寸圖
生產體制
深圳村田科技有限公司自8月開始量產
(預定1000～10000/批量生產) ※數量可另行協商
樣品價格
845元/個 (20個以下) ※可根據數量另行協商
(價格根據匯率變化，可能會有輕微變動。)
