【導讀】凌力爾特的能量收集電源由一個全波橋式整流器組成，適合于AC 或 DC 輸入以及高效率降壓型轉換器，可從壓電 (AC)、太陽能 (DC) 或磁性 (AC) 能源收集能量。
凌力爾特公司推出完整的能量收集解決方案 LTC3331，當可收集能量可用時，該器件提供高達 50mA 的連續輸出電流以延長電池壽命。一個簡單的 10mA 分流器允許用收集的能量給可再充電電池充電，同時低電池電量斷接功能保護電池以避免電池深度放電。當用收集的能量給負載穩定供電時，LTC3331 僅需要電池提供 200nA 電源電流，而當在無負載情況下用電池供電時，則僅需要 950nA 工作電流。

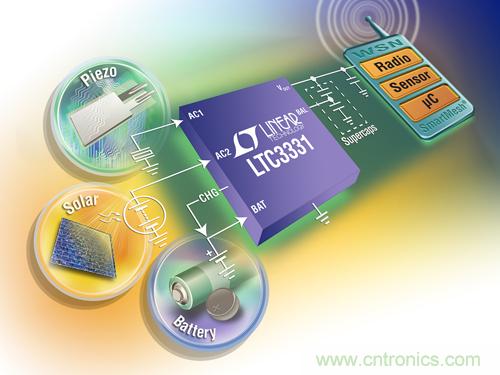

LTC3331 集成了一個高壓能量收集電源、一個電池充電器以及一個由可再充電電池供電的同步降壓-升壓型 DC/DC 轉換器，從而可為無線傳感器網絡之類的能量收集應用產生一個連續的穩定輸出。該能量收集電源由一個全波橋式整流器組成，適合于 AC 或 DC 輸入以及高效率降壓型轉換器，可從壓電 (AC)、太陽能 (DC) 或磁性 (AC) 能源收集能量。當沒有收集的能量可用時，可再充電電池輸入為降壓-升壓型轉換器供電，該轉換器在高達 4.2V 的滿電池電壓范圍內工作，而且無論輸入高于、低于或等于輸出時都可調節輸出。當能量收集電源不再可用時，LTC3331 自動轉換為由電池供電。
LTC3331 的能量收集輸入在 3V 至 19V AC 或 DC 電壓范圍內工作，從而使該器件非常適合于多種壓電、太陽能或磁性能源。其輸入欠壓閉鎖門限設定值在 3V 至 18V 范圍內是可編程的，從而使應用能夠在能量收集電源的峰值功率傳送點上工作。其他特點包括引腳可編程輸出電壓和降壓-升壓型峰值電流限制、一個超級電容器平衡器和一個輸入保護性分流器 (在VIN ≥ 20V 時高達 25mA)。
LTC3331EUH 采用 5mm x 5mm QFN 封裝。千片批購價為每片 3.55 美元。工業溫度級版本 LTC3331IUH 也已供貨。千片批購價為每片 3.90 美元。所有版本都有現貨供應。
