【導讀】本文電路是通過調節取樣電阻形成閉環反饋回路。本系統具有精度高，電壓調整率低、調整速度快，效率高，輸出紋波小等優點，實現了開關電源非常好的功能。
整流濾波電路、AC-DC變換電路、DC-DC穩壓變換電路，等部分組成了本次研究的課題。整流濾波電路和AC-DC變換電路：由濾波電容、隔離變壓器、橋式整流堆等元件組成，實現在隔離變壓器副邊輸出15 ~ 20V的電壓，濾波后給DC-DC提供18-26V的直流輸入電壓。DC-DC變換電路：是應用Boost型拓?fù)浣Y(jié)構，含有UC3843及其外圍的電路構成的脈寬調制電路，肖特基二極管、功率電感、快速功率場效應管等。本系統通過調節取樣電阻形成閉環反饋回路。本系統具有精度高，電壓調整率低、調整速度快，效率高，輸出紋波小等等優點，實現了開關電源非常好的功能。
穩壓開關電源的設計
可知DC-DC變換的種類分為：隔離和非隔離。輸入輸出隔離雖然安全系數比較高，可是隔離變壓器會有漏磁和損耗等不利的缺點，從而會造成效率降低，根據本研究的要求，并沒有要求輸入輸出隔離，所以最終決定選擇的是非隔離方式，如下：

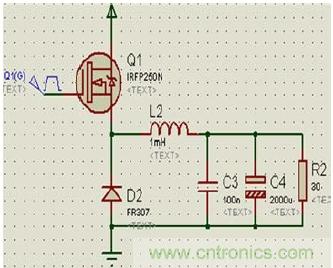

1、串聯開關電路
占空比為D的PWM波控制開關管Q1,從而達到這樣的一個效果，交替導通或截止，再經L和C濾波器在負載R上得到穩定直流輸出電壓Uo。本電路屬于降壓型電路，題目要求的30--36V 的輸出電壓是實現不了的。
2、并聯開關電路
串聯開關電路與并聯開關電路原理很相似，但是此電路為升壓型電路，在開關導通的時候，電感開始儲能，在截止的時候，電感能量開始輸出。所以電感繞制只要是合理，就能達到題目要求的30-36V，并且輸出電壓Uo呈現連續平滑的特性。

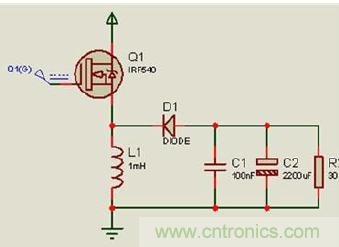

下面是串并聯開關電路形式，也稱為升降壓式開關電源電路，反轉式開關電路。無論在開關管VT1之前的脈動直流電壓，高于或低于輸出端的穩定電壓，此電路均能實現功能。實際上，本電路是在串聯開關電路是通過在后加入一個并聯開關電路。用電感的儲能特性來實現升降壓，電路控制式比較復雜的。
考慮到本設計是只需要升壓的，所以選擇以下圖2設計。
系統通過UC3843脈寬控制器，實現對BOOST升壓斬波電路穩壓輸出，通過整流濾波電路，過流保護電路，DC-DC變換電路穩壓反饋電路部分的調節，實現對Boost升壓斬波電路平滑調壓輸入220V市電輸出在30~36V之間可調。
