開關電源的噪聲怎么產生的?如何抑制?

發布時間:2015-07-06 責任編輯:echolady

【導讀】隨著電子產業的不斷發展,電源的需求量也是越來越大。電源模塊在高效率、功率密度高等方面比LDO更具優勢。但是測量過程中電源模塊的輸出噪聲很大,開關電源的噪聲是如何產生的?又該如何抑制?本文就來一一詳解。

一、電源模塊噪聲的產生

反激式開關電源拓撲結構,如圖 1所示。由場效應管Q1導通,輸入電流流過變壓器和場效應管Q1,再場效應管Q1關斷,使得輸入電流通過電磁感應到變壓器的輸出端,實現能量的傳遞。由于變壓器初級存在漏感,漏感和場效應管Q1的寄生電容產生振蕩,振蕩產生的減壓尖峰,在能量傳遞過程中,也傳遞到了輸出端,形成噪聲。漏源級的電壓波形如圖 2所示。

開關電源的噪聲怎么產生的?如何抑制?

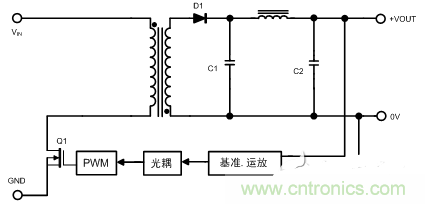

圖 1 反激式電源拓撲
開關電源的噪聲怎么產生的?如何抑制?

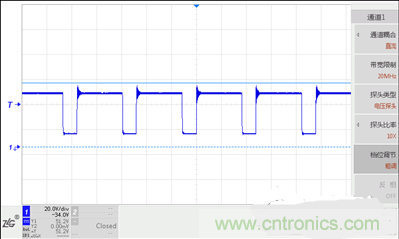

圖 2 場效應管漏極電壓波形

二、好的布局設計抑制噪聲

在設計的過程中,工程師們都會在場效應管DS兩端加吸收電路,減小尖峰,可以有效的減小電源模塊的輸出噪聲。

實際應用中,在模塊輸入輸出端加電容,配合好的PCB布局可以更進一步的減小模塊的輸出紋波與噪聲。PCB板的布局,根據電流的流向上放電容,電源模塊紋波噪聲都不再是問題。下圖列舉了兩種布局方式。

開關電源的噪聲怎么產生的?如何抑制?

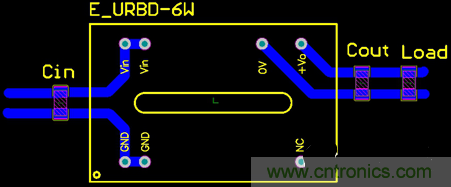

圖3 正確的濾波電容PCB板布局
開關電源的噪聲怎么產生的?如何抑制?

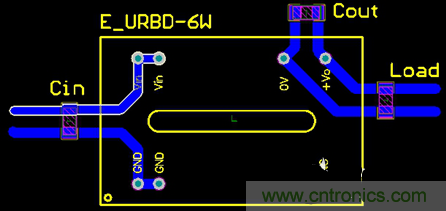

圖4 錯誤的濾波電容PCB布局

周立功致遠電子研發生產的E_URBD-6W系列模塊電源設計時,考慮的電容以及變壓器的布局,有效的減小了電源模塊輸出紋波噪聲。下圖是典型型號E2405URBD-6W的輸出紋波噪聲。

開關電源的噪聲怎么產生的?如何抑制?
圖5 優異的紋波噪聲
